    示波器探头

    示波器探头是什么?

    示波器探头是连接被测电路与示波器输入端的电子部件,其对测量结果的准确性以及正确性至关重要。最简单的探头是连接被测电路与电子示波器输入端的一根导线,复杂的探头由阻容元件和有源器件组成。简单的探头没有采取屏蔽措施很容易受到外界电磁场的干扰,而且本身等效电容较大,造成被测电路的负载增加,使被测信号失真。

    示波器探头的分类

    • 无源探头:由导线和连接器制成,在需要补偿或衰减时,还包括电阻器和电容器。探头中没有有源器件(晶体管或放大器),因此不需为探头供电。无源探头一般是最坚固、最经济的探头,它们不仅使用简便,而且使用广泛。
    • 无源高压探头:从探头角度看,我们可以把高压定义为超过典型的通用10×无源探头可以安全处理的电压的任何电压。高压探头要求具有良好的绝缘强度,保证使用者和示波器的安全。
    • 有源探头:包含或依赖有源器件,如晶体管。最常见的情况下,有源设备是一种场效应晶体管(FET),它提供了非常低的输入电容,低电容会在更宽的频段上导致高输入阻抗。
    • 有源FET****探头:其规定带宽一般在500MHz~4GHz之间。除带宽更高外,有源FET探头的高输入阻抗允许在阻抗未知的测试点上进行测量,而产生负荷效应的风险要低得多。另外,由于低电容降低了地线影响,可以使用更长的地线。
    • 有源差分探头:差分信号是互相参考,而不是参考接地的信号。差分探头可测量浮置器件的信号,实质上它是两个对称的电压探头组成,分别对地段有良好绝缘和较高阻抗。差分探头可以在更宽的频率范围内提供很高的共模抑制比(CMRR)。
    • 电流探头:可以精确测得电流波形,方法是采用电流互感器输入,信号电流磁通经互感变压器变换成电压,再由探头内的放大器放大后送到示波器。
    • 逻辑探头:使用示波器观察分析数字波形的模拟特点时,需要用到逻辑探头。

    RS 欧时为您提供了不同品牌的示波器探头,如RS PROTektronixPico TechnologyRohde & SchwarzKeysight Technologies等多款不同规格、型号的产品供您挑选,从而满足不同的应用场景需求。

    欢迎查看和订购RS的示波器探头及相关产品,订购现货24小时内发货,线上下单满额免运费。

    186 产品显示为 示波器探头

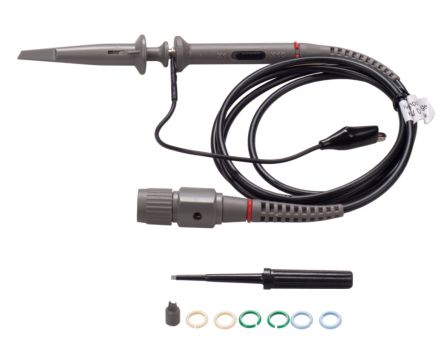

    RMB307.22
    RS PRO
    电压
    1:1, 1:10
    20 MHz, 250MHz
    600V
    BNC
    -
    1
    -
    -
    -
    -
    -
    CAT I 600V
    1.4 ns, 18ns
    RMB346.20
    RS PRO
    电压
    10:1
    100MHz
    -
    BNC
    -
    1
    -
    -
    -
    -
    RS-TP
    CAT II 400V
    <3.5ns
    RMB384.84
    RS PRO
    电压
    1:1, 1:10
    15 MHz, 150MHz
    600V
    BNC
    -
    2
    -
    -
    -
    -
    -
    CAT I 600V
    2.3 ns, 24ns
    RMB368.85
    RS PRO
    电压
    10:1
    150MHz
    -
    BNC
    -
    1
    -
    -
    -
    -
    RS-TP
    CAT II 400V
    <2.33ns
    RMB517.82
    RS PRO
    电压
    1:1, 1:10
    350MHz
    -
    BNC
    -
    1
    -
    -
    -
    -
    RS-TP
    CAT II 400V
    <35ns
    RMB482.20
    RS PRO
    电压
    100:1
    300MHz
    -
    BNC
    RS-HV 400
    1
    -
    -
    -
    -
    RS-HV
    -
    1.2ns
    RMB338.59
    RS PRO
    电压
    10:1
    100MHz
    -
    BNC
    -
    1
    -
    -
    -
    -
    RS-TP
    CAT II 400V
    <3.5ns
    RMB218.76
    RS PRO
    电压
    10:1
    150MHz
    -
    BNC
    RS-LX 212
    1
    -
    -
    -
    -
    RS-LX
    -
    2.3ns
    RMB16,890.21
    RS PRO
    电压
    1:1000dB
    50MHz
    39kV (DC+AC Peak)
    BNC
    RS-HVP 2739
    1
    -
    -
    -
    -
    TT-HVP
    IEC61010-031:2015
    =1.6ns
    RMB5,105.33
    RS PRO
    差分
    1:10, 1:100
    50MHz
    1.5kV
    -
    -
    1
    -
    -
    -
    -
    -
    -
    -
    RMB157.81
    RS PRO
    电压
    1:1 dB, 10:1 dB
    6 MHz, 100 MHz
    200 V, 600 V
    BNC
    -
    1
    CAT II
    -
    -
    -
    -
    -
    -
    RS PRO
    差分
    1:20, 1:50, 1:200
    25MHz
    ±35V @ x20, ±87V @ x50, ±350V @ x200
    BNC
    -
    1
    CAT III
    -
    -
    -
    -
    CAT III
    -
    RS PRO
    电压
    1:1 dB, 10:1 dB
    6 MHz, 100 MHz
    200 V, 600 V
    BNC
    -
    1
    CAT II
    -
    -
    -
    -
    -
    -
    RS PRO
    电压
    1:1 dB, 10:1 dB
    6 MHz, 100 MHz
    200 V, 600 V
    BNC
    -
    1
    CAT II
    -
    -
    -
    -
    -
    -
    RMB254.15
    RS PRO
    电压
    1:10
    150MHz
    20V
    BNC
    -
    1
    -
    -
    -
    -
    -
    CAT I 600V
    2.3ns
    RMB230.24
    RS PRO
    电压
    1:1 / 10:1
    150MHz
    -
    BNC
    RS-LX 312
    1
    -
    -
    -
    -
    RS-LX
    -
    35ns
    RS PRO
    差分
    1:1, 1:5, 1:10
    60MHz
    ±1.7V @ x1; ±9V @ x5; ±17V @ x10; 12Vrms CAT III
    BNC
    -
    1
    CAT lll
    -
    -
    -
    -
    CAT III
    -
    RMB307.32
    RS PRO
    电压
    10:1
    100MHz
    -
    BNC
    -
    1
    -
    -
    -
    -
    RS-TP
    CAT II 400V
    <3.5ns
    RMB526.25
    RS PRO
    电压
    10:1
    350MHz
    -
    BNC
    -
    1
    -
    -
    -
    -
    RS-TP
    CAT II 400V
    <1ns
    RMB489.49
    RS PRO
    电压
    10:1
    200MHz
    -
    BNC
    -
    1
    -
    -
    -
    -
    RS-TP
    CAT II 400V
    <1.75ns
