滚珠轴承是什么？滚珠轴承代号、用途和滚珠轴承品牌
为了帮助您选择合适的轴承，我们涵盖了所有可用的滚珠轴承类型、品牌和尺寸。
滚珠轴承是什么？
滚珠轴承是滚动元件轴承，它使用滚珠来保持轴承座圈之间的间隔和距离。它们旨在减少旋转摩擦，同时支持径向和轴向载荷。
我们今天想到的滚珠轴承类型最初是在19世纪末制造的。威尔士发明家Phillip Vaughan获得了滚珠轴承的第一项专利，他的滚珠轴承是最早的设计，其特点是滚珠沿轴组件的凹槽运行。另一个重大发展出现在1869年，当时总部位于巴黎的自行车机械师Jules Suirray创造了第一个径向滚珠轴承。1869年，法国赛车手James Moore在第一场巴黎-鲁昂比赛中骑着自行车取得胜利，制造了这种径向轴承。
自20世纪之交以来，用于制造目的的滚珠轴承的使用已变得普遍。由于易于移动和减少摩擦，它们被集成到各种机械仪器和设备的生产中。滚珠轴承允许在不同零件之间注入运动，并为机械操作传递能量。
不同类型的滚珠轴承
开放式滚珠轴承是最常见的类型。但是，也有屏蔽式轴承，其一侧或两侧都有金属屏蔽。护罩可防止灰尘和碎屑接触并影响轴承的运行。但是，它还允许油自由流过轴承以实现平稳运行。近年来，使用带有密封件的滚珠轴承变得越来越普遍。这些轴承也能有效地发挥作用，而且特别不可能发生故障。滚珠轴承内的滚珠越多，轴承能够承受的载荷就越大。
推力深沟球轴承
推力深沟球轴承适用于高度特殊的用途。它们为载荷投射的轴向力提供独家支撑。深沟轴承由轴定位垫圈、轴承座定位垫圈以及球和保持架组件组成。虽然有些配备平垫圈，但有些配备球形外壳定位垫圈，用于防止和纠正静态不对中。绝对有必要避免将任何径向力投射到这些轴承上。
应用范围：
- 农业
- 机床
- 物料搬运
- 印刷
- 风能
微型滚珠轴承
微型轴承，也称为仪器或微型轴承，标称外径小于9毫米。小球轴承的公称内径小于10mm，外径大于10mm。由于施加在它们上的物体的力相对较小，微型和小型滚珠轴承通常由不锈钢制成。
常见应用：
- 陀螺仪
- 风速计
- 流量计
- 微型齿轮箱
- 小型电机
- 无线电控制模型
向心球轴承
向心球轴承适用于广泛的用途，提供卓越的性能水平。也称为深沟和康拉德轴承，它们能够承受施加在轴上的径向或轴向载荷。然而，这种载荷的组合应用需要轴向角接触。轴向径向轴承角度的调整允许沿角接触球轴承的轴向和径向载荷均匀分布。
常见应用：
- 车辆系统
- 制造工艺
- 玩具
- 输送带
- 滑轮系统
调心球轴承
调心球轴承具有内圈和球组件，该组件通过球面滚道牢固地固定在外圈内。这些滚珠轴承的设计使得它们可以承受由于偏转或不正确安装而发生的微小角度偏差。
由于正确安装外壳孔的相关困难，这种滚珠轴承通常结合在长轴内。将此类轴承包含在机械系统中也很常见，否则在操作过程中会有轴弯曲的风险。然而，自调心轴承的使用应仅限于轻轴向载荷应用，因为外圈滚道为滚动体提供的支撑量有限。
常见应用：
- 齿轮箱
- 终传动变速器
轴承代号解释
正如我们所讨论的，轴承可以有许多不同的设计配置。为了帮助浏览这些并轻松识别您需要的轴承，它们通常具有与轴承类型、尺寸甚至材料相关的代码。
轴承制造商可以创建自己的代码或前缀，请注意这些可能因品牌而异，因此始终建议查看特定制造商的详细信息。
轴承代号示例- 6 2 02 2RS
让我们按每个部分分解这个例子：
(6) 2 02 2RS - 第一个数字是指**轴承类型。6 = 单列深沟球轴承。
6 (2) 02 2RS - 下一位数字表示轴承系列**或轴承的耐用性。**2 = 轻
6 2 (02) 2RS - 这些数字与孔径**有关。02 = 15mm
6 2 02 (2RS) - 最后，后缀包含轴承周围的任何详细信息，例如密封件或防护罩。2RS =两侧密封。
** 代号为62022RS的轴承是一种单列深沟球轴承，韧性较轻，内径15mm，两侧密封**。
** **尽管制造商之间存在细微差别，但大多数轴承的代码都会遵循这种结构。因此，您可以使用以下信息来确定您拥有或需要的轴承。

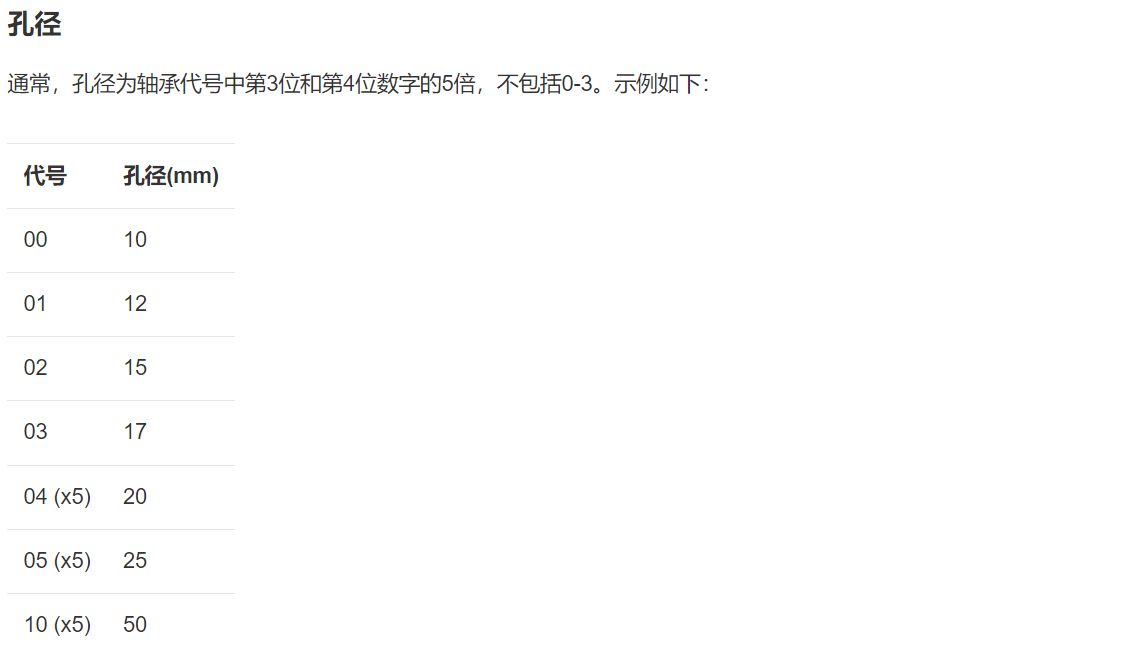

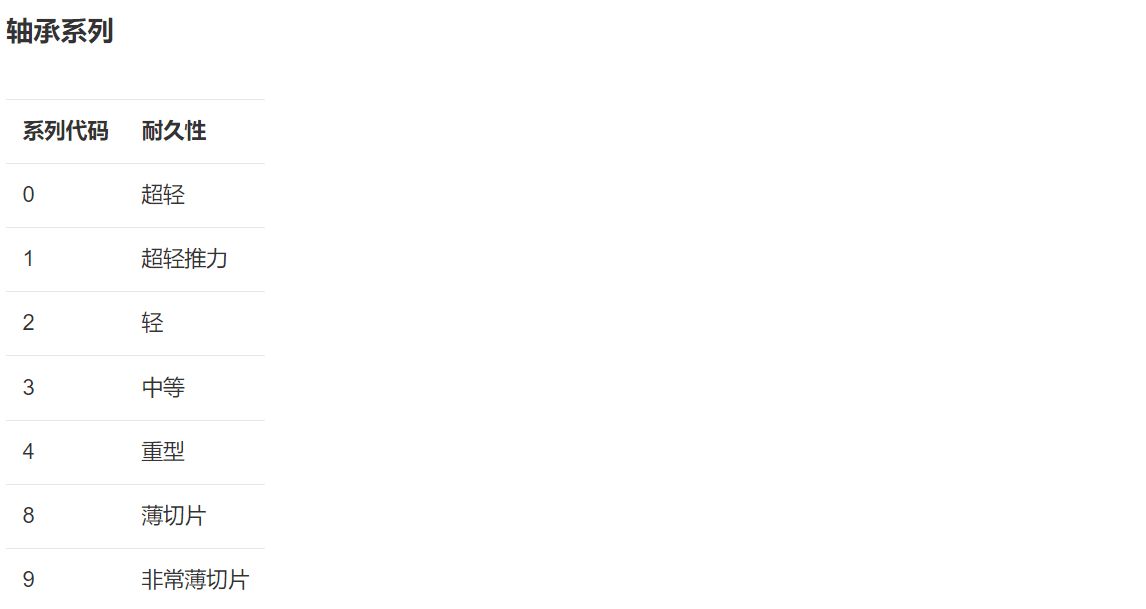

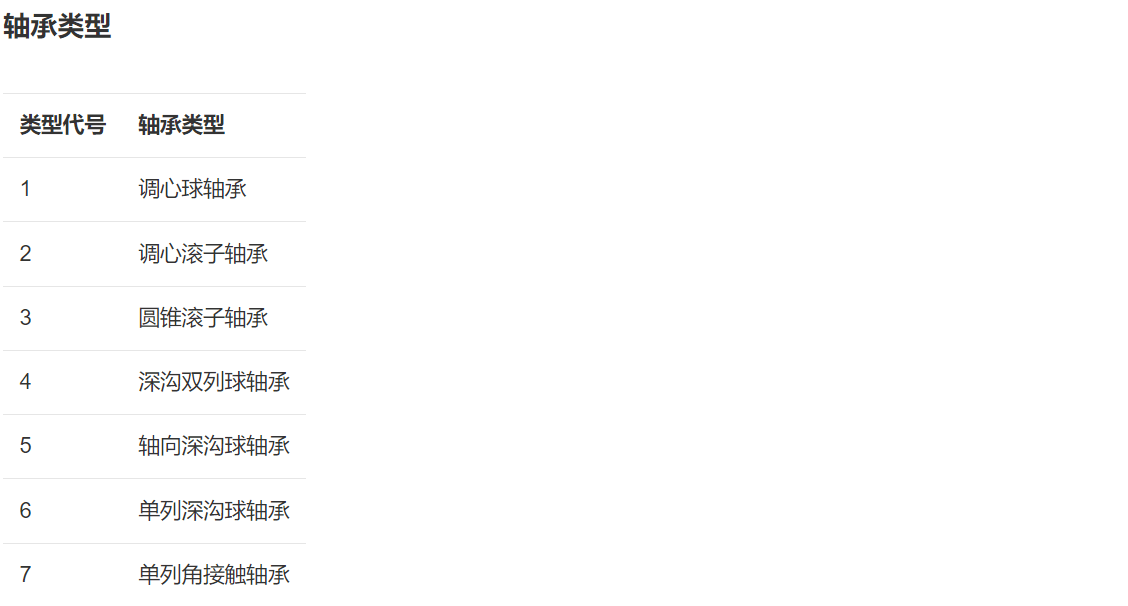

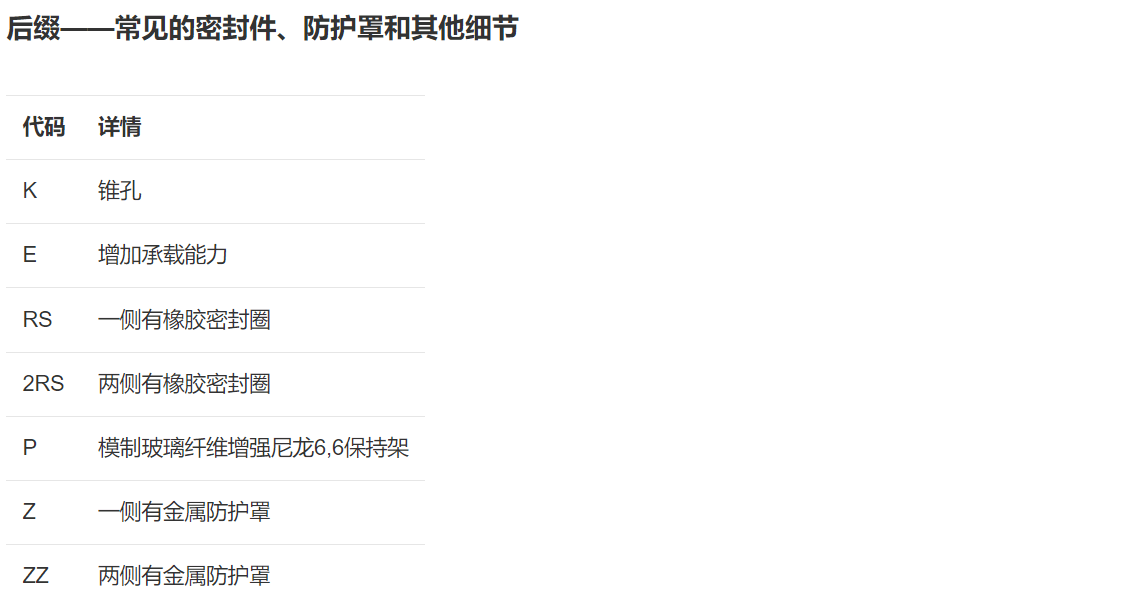

轴承代号表
滚珠轴承用途有什么？
有两种类型的负载会影响滚珠轴承的功能。径向载荷投射在与齿轮系相关的半径和垂直力周围。也有轴向载荷将水平力投射到轴承上。另一种需要考虑的载荷是动态的，指的是径向力和轴向力的综合影响。
每个滚珠轴承内至少有三个座圈。球插入这些支架内，以支撑不同的负载类型。其中一个座圈通常保持静止，另一个座圈连接到旋转组件（轮毂或轴）。滚珠与轴承座圈瞬间旋转。从滑板到硬盘驱动器的所有产品的制造中都包含滚珠轴承，以实现理想性能和功能。
具体的滚珠轴承应用包括：
- 航空航天工程
- 离心泵生产
- 电机
- 输送机
- 冷却风扇
- 机器人技术
常见问题
滚珠轴承的强度如何？
滚珠轴承可以承受的最大载荷直接对应于轴承的外径乘以它的宽度（宽度是在轴的方向上测量的）。滚珠轴承的额定载荷将保持不变，并且不应超过，因为滚道中存在塑性变形的相关风险。运行速度和负载类型是直接影响滚珠轴承寿命的两个因素。滚珠轴承预计在100万转内保持最理想状态，这相当于5.5个工作小时的使用寿命，所述旋转速度为50Hz或3,000rpm。但是，在相同的操作水平下，某些轴承的使用寿命会延长五倍。
滚珠轴承是如何组装的？
滚珠轴承有多种尺寸，从外径为1毫米的小型轴承（通常用于小型医疗设备）到外径超过15英尺并用于工业机械的轴承。滚珠的生产涉及一系列步骤，包括机械加工、热处理、珩磨、研磨和组装。铬钢是制造滚珠轴承的主要材料。然而，为了优化性能和使用寿命，使用了多种材料。
内外滚珠轴承套圈的生产步骤如下：
- 环以管坯的形式聚集，并使用类似车床的机器切割成基本形状
- 外圈表面印有轴承编号和制造商详细信息
- 将环加热到1565华氏度的温度15-20分钟，然后在375度的油中淬火15-20分钟，然后在340度的温度下回火约2小时
- 比赛用砂轮珩磨和完成，留下光滑和准确的表面
在球的生产中遵循此过程：
- 球以线材或棒材的形式开始，其中包含足够量的生产所需材料
- 蛞蝓经过冷镦工艺，使其呈几乎完美的球形
- 毛边和毛刺被去除，因为球会受到锉削和翻滚
- 将球轻轻研磨，直到它们形成一致的形状
- 球按照与制造环类似的过程进行硬化
- 再次研磨球以确保它们符合规格
- 进行研磨过程以确保滚珠符合所需的公差和表面光洁度要求
在完成环形和球制造过程后组装部件。匹配是最重要的装配过程之一。这涉及根据公差等级对尺寸和形状合适的部件进行配对，以实现理想的轴承跳动。
滚珠轴承可以焊接吗？
球轴承不能焊接以免对性能产生负面影响。建议您使用环氧树脂胶进行连接。
塑料滚珠轴承如何工作？
经济实惠的塑料滚珠轴承不需要任何外部润滑并且耐腐蚀。这些相对较轻的轴承适用于特别恶劣的环境，是医疗和食品行业工人的常见选择。其他常见的滚珠轴承材料包括钢和不锈钢。
