什么是同轴电缆？同轴电缆尺寸及同轴连接器类型介绍
了解同轴电缆：什么是同轴电缆、市场上有哪些同轴电缆类型以及它们的用途。
什么是同轴电缆？
同轴电缆是用于传输高频、数兆赫兹电信号的电缆。它们包含一根内部导线，通常是铜线，周围是一层保护性双层绝缘层，然后是一个外部塑料护套，使它们具有独特的外观。
同轴电缆经久耐用，易于安装，用途广泛。它们的设计允许以最小的电磁干扰或信号损失进行快速信号传输（大约每秒10兆比特）。同轴电缆是许多低压消费电子产品的默认布线选择。其中包括：
- 电视和电话
- 手机
- 卫星天线
- 宽带路由器
- 天线
- 无线电设备
同轴电缆有多种，以它们的“规格”和“阻抗”来区分。规格是指电缆的厚度，并给出给定的无线电波导或RG编号，数字越大表示导电芯越薄。阻抗是指导线中的电阻水平。大多数同轴电缆的阻抗为75或50欧姆。前者主要用于视频信号，后者用于数据。
同轴电缆尺寸有多种，包括：
以下部分将为您提供有关市场上一些常见的同轴电缆的一些信息。有关同轴电缆的更多信息，请访问我们的其他指南：关于同轴电缆您需要了解的一切.
同轴连接器类型
同轴电缆用于许多不同的目的，因此连接器同样多种多样。每种同轴连接器类型和尺寸都经过精心设计，可与主机电缆无缝衔接，并在不同的、有时甚至是非常恶劣的条件下发挥作用。它们必须抵抗冲击、压力、高温和振动等压力源。
用于射频(RF)传输的同轴电缆需要特殊的连接器，以便在与连接电缆的连接点提供一致的电阻。这意味着它们有些脆弱，很容易损坏。
同轴连接器的主要类型有：
7/16 DIN连接器
这些是坚固的螺纹连接器，主要用于在暴露于湿气的环境中连接一定长度的同轴电缆。DIN代表Deutsches Institutfür Normung——“德国标准化协会”。
常用于：
- 无线电基站
- 广播设备
MCX连接器
MCX代表“微同轴（micro coaxial）”，顾名思义，这些是一种较小的连接器，非常适合在空间有限的地方使用。与许多其他同轴连接器一样，它们的设计便于安装和拆卸。
理想应用：
- 用于PC的电视调谐器卡
- GPS系统
- 无线路由器
QMA连接器
QMA连接器是SMA的第二种变体——Q代表“快速”，它们设计用于无需扭矩扳手即可快速、轻松地连接和拆卸。QMA连接器具有坚固的设计并且抗振，使其成为使用的理想选择在户外环境中。
理想应用：
- 无线电基站
- 空中交通管制系统
- 传动设备
RCA连接器
RCA代表美国无线电公司（Radio Corporation of America），这个名字说明了这个连接器的起源。它是在1940年代设计用于乙烯基转盘的。它们也被称为Cinch连接器，它们的插头被称为“唱机插头”，指的是留声机，是最早的录音设备之一。RCA连接器仍然用于音频和视频设备。
用于：
- 摄像机
- 视频游戏机
如何选择您的连接器
选择同轴连接器时，您需要了解您计划连接的电缆的关键参数。这些包括：
- 电压
- 环境
- 所需频率
- 是否需要公头或母头连接。“公”连接器具有突出的金属引脚，而“母”连接器具有设计用于容纳引脚的凹槽（见下文）。

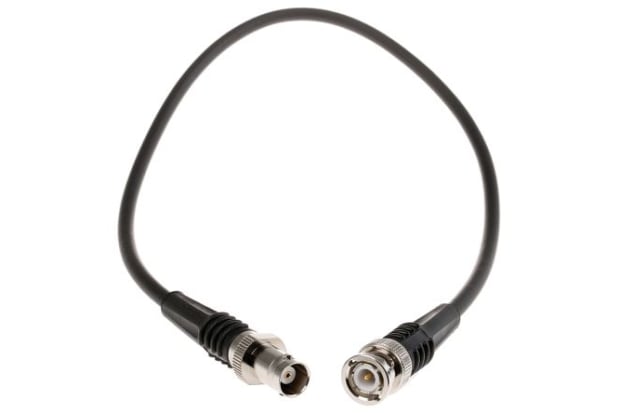

同轴连接器性别类型
在电气工程中，同轴电缆和其他电缆通常分为两种类型：公头和母头。前者通常有一个连接销或某种类型的突起，插入后者的凹槽或槽中——例如插头和插座（也称为“插孔”）。将公连接器连接到母连接器称为“配对”它们。
同轴电缆性别设计不仅允许物理连接，还确保电源或信号数据以正确的方向流动，从具有匹配极性的公连接器到母连接器，防止干扰和不安全的安装。通常，母连接器比公连接器更耐损坏，因此这些连接器往往放置在关键区域，而公连接器则用于连接电缆，更容易更换。
请注意，术语“公”和“母”并未普遍使用，尤其是与低压家用电器有关的情况。广泛使用的电气标准IEC60320没有为后者指定性别类型。
公同轴连接器
公同轴连接器通常具有简单的设计，结合了一个设计用于在母连接器上安装兼容插头的中心销，以及位于侧面的弹簧加载电接触点。
母同轴连接器
母同轴连接器通常具有一个金属管，旨在精确地包含相应的公销，通常称为“尖端”。它被绝缘层包围，然后是外圆柱体，通常称为“桶”或“套筒”。后者用作电接触点，位于内管旁边。
无性别同轴连接器
所谓的“无性别”同轴连接器将公突出点和母槽结合在同一连接点，使它们能够连接到匹配尺寸和类型的公连接器或母连接器。它们允许复杂安装中的电缆快速改变用途或重新连接，如果需要连接到不同的组件或电缆，则无需笨拙的拆卸和重新定位。它们具有相反的电极性，一个插针从母插座中突出，插在公插头中为该插针设计的插槽。
无性别同轴连接器也称为“公母同体”或“组合”连接器。对于出于安全或功能原因需要仔细控制单向电流的安装，它们不是正确的选择。
常见问题
如何连接或更换同轴连接器？
同轴电缆及其相应的连接器具有不同的用途，但连接或更换它们的基本原理基本相同。以下是执行此过程的方法：
- 确保电缆来自任何电源。调整带电同轴电缆可能会导致电击和伤害。
- 如果已经有连接器，请将其移除。它可能会响应简单的扭曲，或者您可能需要使用工具，例如施工刀或剥线钳。
- 使用剥线钳或类似设备准备同轴电缆。在电缆末端做一个小切口，足够深以露出下面的铜，然后在电缆的外护套上进行第二次切割——在这两种情况下都要小心不要切到下面的层。使用这些切口作为杠杆，剥开护套，然后剥下下面的编织线，返回与连接器相同的长度。
- 将连接器放在裸露的电线上。
- 通过施加压力将连接器连接到电线。使用夹紧工具（例如钳子）或更专业的压接工具。压接只是夹紧的一种变化形式，因此这两种方法非常相似。在这两种情况下，将放置在电缆上的连接器插入工具并施加牢固的压力。最后，将液体电工胶带喷洒到任何剩余的暴露区域并使其干燥。
什么是Amphenol同轴连接器？
纽约Amphenol公司是世界上最大的电气连接器及相关产品生产商之一，在30多个国家拥有超过45,000名员工。他们全面的产品系列包含数千种不同的连接器，包括广泛用于有线电视、视听和电话设备的扁平带状同轴连接器。
什么是微型连接器？
顾名思义，微型同轴连接器适用于最小的电缆——通常直径不超过1.5厘米，小于6Ghz。它们的小尺寸使其非常适合用于复杂但体积较小的电子设备，例如手机、GPS接收器、wifi路由器和PC设备。
什么是Radiall连接器？
Radiall是一家总部位于巴黎的电子连接器及相关组件制造商，主要与世界各地的航空航天、国防、电信和工业公司合作。其广泛的产品组合包括多种类型的射频和同轴连接器。
