漏电断路器是什么？漏电断路器的工作原理及安装介绍

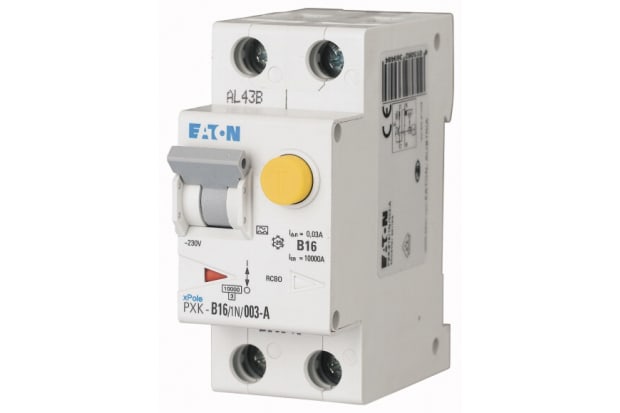

什么是RCBOs？

剩余电流装置（RCD）或者剩余电流断路器（RCCB）可迅速断开电源连接，防止人员长时间触电或者遭受潜在的严重触电风险。配备过电流保护的剩余电流装置称作漏电断路器或过电流保护剩余电流断路器。

漏电断路器的主要功能是有效防止接地故障电流、过载和短路电流。建议漏电断路器连接独立电路，这样在某一电路出现问题时便不会影响其他电路的正常使用。电流发生不平衡时，该装置可断开电路以保护人员和设备。在额定短路容量范围内，该设备也可在不使用其他过电流保护装置的情况下独立使用。

有关RCBOs的设计和测试要求，请参看IEC/EN 61009标准：《家用和类似用途的内置过电流保护的剩余电流断路器(RCBO)》。

Residual Current Circuit Breakers

如前所述，剩余电流断路器设计用于快速切断电源，避免人员受到严重和持续的触电危害。然而，如果使用者在初次电击后摔倒或同时触摸两个导体时，仍然会有受伤的风险。

当检测到电路电源和回路导体之间的电流出现不平衡时，断路器能够快速自动断开电路。当导体内部的电流出现问题，表明有漏电时，就会有触电危险。

RCD设备是自动切断电源(ADS)的重要组成部分，实现了电源的自动切断，无需人工干预。该装置会在检测到超过30mA的泄漏电流(通过人体)后的25-40毫秒内开始运行。但此设备只适用于小于32安培的终接电路。

漏电断路器****是什么？

漏电断路器是指具备过电流保护功能的剩余电流断路器。设计这些设备是用于确保电路的安全运行，一旦检测到电流故障，就会触发断电。此类设备主要用于防止过载和短路的接地漏电的联合保护。

漏电断路器****的工作原理是什么？

如前所述，漏电断路器可防止两类电流故障。第一类故障是剩余电流或者漏电。当电路发生意外断路时，就会发生这种情况，可能是由于线路布线错误或者是个人操作导致的事故(如使用电动树篱刀切断电缆)造成的。如果电源未中断，那么使用者就可能会遭到致命电击。

另一类故障是电流过载，这类故障可能以过载或短路的形式出现。在第一种情况下，由于电路接入过多电子设备，导致传输功率超过额定容量。短路也可能是电路电阻效能不足和电流量倍增过高所造成。这一风险比电流过载更严重。

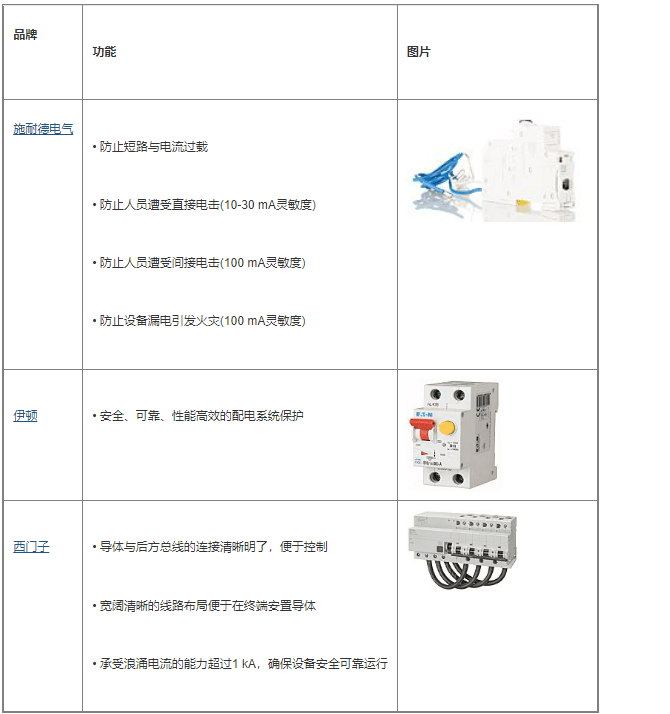

不同品牌的漏电断路器性能如下表所示：

RCDs vs RCBOs

RCDs可防止人员触电或电气火灾。当检测到电流泄漏时，它们会自动切断电路。RCD可持续监控通过导线的电流量，电流方向可为单向，也可为反向。在某些情况下，当差值小于或等于300mA时，电路会自动断开。这就保证了人员不会遭受电击的危害。

这里需要说明的是，RCDs不会对过载或短路做出反应。其电流评级标准可能在32A到64A之间。然而，这一额定值与内部接触和开关机构保持一致。当电流超过标准额定值时，设备不会断电。设备还将出现电流不平衡的指示，这是设备跳闸的必要条件。

所有RCDs都带有一个测试按钮，可模拟涉及电力供应紊乱的情况。如果该设备在模拟过程中没有断电，则需要将其替换。

RCD与漏电断路器之间存在一些差异。漏电断路器与电子开关连接在一处，用于在正常使用条件下传输和断开电流，即在特定的条件下，当剩余电流达到一定水平时，触点断开。这些装置也可用于防止过载和短路。

如果当前供电需求超过某一特定水平，漏电断路器将切断电路。过载问题可能发生于短路或多个设备导致供电需求过高的情况。这将自动导致电路中断。如果线路没有断开，电线熔化和引起火灾的风险相当大。漏电断路器通过这一原理来保障人员、设备和财产的安全。

什么是RCD?

如前所述，RCD代表剩余电流装置。这种装置的功能与基本电路有关。通过电缆的电流将传输到通电的设备上。然后，电流将继续通过中性电缆流过整个电路。如果部分电流通过接地电缆转移，人员就会遭受电击。

RCD能有效地监控通过火线和中性电线的电流，确保二者电量均衡。如果出现电流不均，那么电源将会被切断，避免人员遭受电击。在保护人员安全方面，这种装置的安全性比普通保险丝或断路器更高。

您可以选择以下种类的RCD：

• 固定式RCD - 安装于耗电单元内(保险丝盒)，为单个电路和电路组提供保护。
• 插座式RCD - 此类特殊的插座集成了RCD，可替代普通的插座它们为设备的使用者提供保护。
• 便携式RCD - 这些RCDs可以安装到任何标准插座上。然后可以将设备连接到RCD上。它们非常适用于无固定式或插座式RCD可用的场景。此类RCDs还为设备用户提供专门的保护。

RCBOs vs RCCBs

RCCB的功能与漏电断路器非常相似。然而，它不具备必需的过流保护，因此不能防止过载或短路。相反，RCCB提供接地漏电保护，并需要安装一个外部CB，以确保不出现过载和短路问题。

RCBO vs MCB

MCB（小型断路器）是一种集成式电气开关，可自动保护电路，防止因过流而造成电路损坏。当检测到故障时，它会自动阻断电路。此类断路器可以接通或断开以实现电路阻断，并且与塑料外壳内的导体一起使用会相对安全。RSBO和MSB之间的主要区别是MSB不提供接地电流泄漏保护。

用RCBO代替MCB

只要电缆尺寸与断路器相匹配，则无需根据建筑物控制或部分P登记发布通知。然而，更换工作必须由合格的电工按照BS7671标准中制造商的说明和指导方针进行。需要检查配件的电阻水平和绝缘性能。漏电断路器的绝缘测试也应遵守相应的规范。

漏电断路器的安装步骤如下：

• 将电源与耗电单元隔离开来
• 将两个紧固件旋转90度，使前盖脱离
• 小心松开装置底部端子
• 打开底部设备夹
• 将设备放置在导轨和母线上
• 闭合底部设备夹
• 将装置牢固固定在母线上并紧固下部的接线螺柱
• 检查电线连接是否牢固

如何给漏电断路器接线

您应该确保在连接漏电断路器之前，电源已经断开。接下来，PE电缆应连接到接地棒，电力电缆连接到绝缘体的顶部。相线应在终端的左边，中性线在右边。在连接到绝缘体和漏电断路器的底部之前，您应该将母线切割至适当的长度。

在隔离器的底部到接地棒之间连接一根中性线。出线电缆为双芯电缆和地线。在连接接地棒之前，应使用接地套管将接地线覆盖。您需要将棕色的火线连接到到端子“L”。蓝色的中性电线应连接至端子“N”。接线必须切割至适当的长度，接地线要连接到相应的接地棒上。完成后，将中性线连接至适当的棒。

如何安装****漏电断路器

在安装之前，应确保漏电断路器提供至少10mA的保护，额定电流为25A，经过SRIM认证，并提供A类保护。您还需要准备连接火线和中性线路。您需要用螺丝刀将漏电断路器稳固连接。您必须使用测电笔，以确保关闭电源时电路不通电。

为确保漏电断路器正常工作，您必须确保线路正确连接。电缆应连接到相应的端子上，然后用螺丝刀拧紧。接下来将接地线从漏电断路器连接至线棒，再次用螺丝刀拧紧。然后您可以继续打开漏电断路器和已连接设备的电源。您可以通过轻按漏电断路器测试按钮来检查安装，并确保连接断开。在某些情况下，还需要重新连接端子。
