直齿轮是什么？标准直齿轮尺寸和直齿轮的优点介绍
我们的指南旨在帮助您了解直齿轮的工作原理、直齿轮的优点、应用和尺寸。
直齿轮与斜齿轮
直齿轮和斜齿轮都是齿轮。然而，这两种齿轮有着明显区别，了解它们之间的区别十分重要。
从右图中可以看到，直齿轮的轮齿平行于齿轮轴。由于齿轮的啮合方式，它们会产生高频噪音和振动。直齿轮经常串联使用，通常用于一系列设备、电器和应用中。
相反，斜齿轮的齿轮与轴成一定角度。这种螺旋角度使齿轮逐渐变得啮合，从而形成扫掠效果，使操作更安静和平滑。这也是消费类汽车使用斜齿轮而非直齿轮的原因。
直齿轮的应用
直齿轮适应性强，广泛用于各种行业。
直齿轮通常用于增加或减少特定物体的扭矩。此外，还可用于定位系统内的传动、扭矩倍增、分辨率和精度。
直齿轮的常见应用：
- 家用电器，如洗衣机、烘干机和搅拌机
- 建筑设备
- 机械加工
- 燃油泵
- 磨坊
- 机械运输系统
- 输送机
- 电机和齿轮泵
虽然直齿轮也可用于高速应用，但通常用于低速应用。原因是其轮齿啮合方式——一次啮合一个齿，噪音大，且可能会对齿轮造成高应力。
直齿轮是如何工作的？
直齿轮轮齿的方向与轴平行，轴是共面的。齿轮是渐开线轮廓，意味着齿轮只产生径向力。

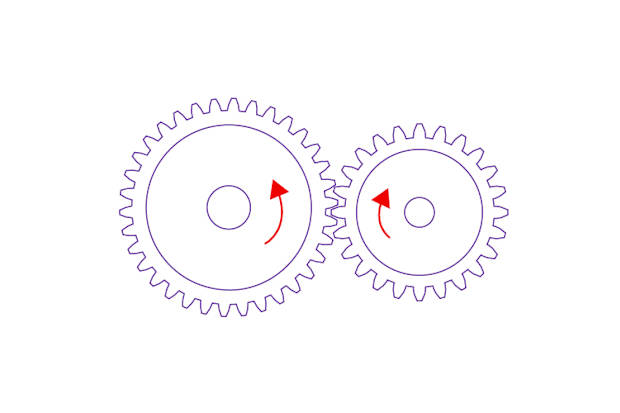

此示意图展示了两个齿轮的轮齿在旋转时如何啮合。它们在渐开线的相交点上接触，当齿轮转动时，该点沿齿面移动。作用力线与基圆相切，这意味着齿轮啮合时角速度比保持不变。
直齿轮模块是什么？
模块尺寸是国际标准化组织（ISO）指导方针下的轮齿尺寸测量单位。因此，模块只是衡量特定齿轮大小的单位。
它是通过将齿轮的螺距或参考直径的比率除以齿数来计算的。这也意味着模块等于外圆到节圆的距离。
模块是公制单位，相当于径节。也可使用其他计量单位，但模块是最常用的国际单位。
常见的选择包括：
直齿轮的优点是什么？
直齿轮设计简单，用途广泛，适用于各种应用、行业和环境。
直齿轮的优点主要优点包括：
- 功率传输效率高（通常在95%到99%之间）
- 紧凑
- 成本效益高，易于安装
- 可提供恒定的速度比
- 与皮带传动不同，直齿轮传动不会打滑
- 非常可靠
- 可与高负载一起使用，以传输大量电力
- 易于生产和制造
- 设计简单
- 适合在狭小的空间中使用
- 强度高
得益于这些优点，直齿轮成为非常有用的元件，同时也提高了其普及率和使用率。直齿轮的外观很常见，设计简单却十分有效。
标准直齿轮的标准尺寸
标准直齿轮的尺寸通常由模数来衡量。这指的是轮齿的大小，轮齿越大意味着可以传递更多的功率。
除此之外，还可以通过以下方面测量齿轮：
- 齿数
- 孔径
- 轮毂直径
- 中径
- 面宽度
将齿轮的模数乘以π可得到齿轮的螺距，即连续螺纹和轮齿之间的距离。
这些测量数据可以帮助您确定特定应用所需直齿轮的尺寸。准确测量和记录这些尺寸在需要精确尺寸的系统中工作时将有所帮助。齿轮必须按照精确的尺寸制造，以确保最大效率。
配接齿轮必须具有相同的模块。尺寸错误的直齿轮意味着啮合不完全，或者啮合不平滑，那么齿轮会粘住。这会导致磨损增加、齿轮副损坏、噪音和振动增加，甚至导致系统无法正常工作。因此，选择尺寸合适的齿轮至关重要。
