端子排是什么？端子排种类、端子排规格和端子排品牌

端子排是一种常见的连接器元件，被广泛应用于工程师的连接器工具箱中。也被称为Terminal Block（简称TB）或端子台、接线排、端子板等多种名称，端子排的作用是提供一个坚固的装置，由绝缘底座和一个以上的带电件组合而成，用于连接两条或多条电线。端子排可理解为提供电线连接的接线平台，分为组合式和单件式两种主要设计。市售端子排以极数（P数）区分，有不同极数如3P、4P、6P、12P、24P等。电气规格方面，端子排的额定电流和电压多样，满足各种应用需求。端子排作为连接器大家族的特殊成员，已经发展成为一种独立的产品体系，在某些地区会被分类为欧式端子排、美式端子排、日式端子排等不同类型。

端子排的种类多样，主要应用于工业电机和电子接线作业。根据安装固定方式，常见的端子排类型可概略分为以下几类：

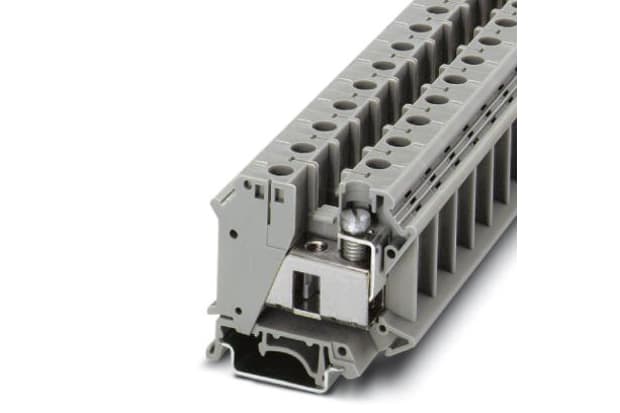

导轨式接线端子

导轨式接线端子是用于保护电气系统免受过流和短路的装置。它们夹在DIN导轨上，DIN导轨是一种标准尺寸的金属轨道，用于在控制柜中安装端子。

DIN导轨端子通常由塑料制成，因为这可以绝缘通过端子的电流。配有保险丝的DIN导轨端子通常带有一个带有保险丝的铰接部分，可以打开以停止电流流动。有些还配有LED灯的灯泡熔断指示器，以提醒您何时需要更换保险丝。带有不同保险丝尺寸插槽的DIN导轨端子可能带有颜色编码，以指示额定电流。非带保险丝的端子在功能上相同，只是没有保险丝保护。

端子排在选择和应用时需要考虑多个关键的电气和机械规格，以确保其在特定应用中的适用性、安全性和可靠性。

电气规格

端子排的电气规格是在选择和应用中至关重要的考虑因素之一。这包括额定电流和额定电压。可供选择的额定电流有多个数值，如10A、15A、20A等，同时还有不同的额定电压，如150V、300V、600V等。选择适当的电气规格是确保端子排在特定应用中安全可靠运作的关键。

在端子排的电气规格中，额定电流是其中一个较为重要的规格。它涉及端子的导电率、截面积和对应的温升。建议在选择端子排时，选择能够承载至少为系统预期最大电流150%额定值的模块，以确保端子排在高电流下不会受损。

额定电压也至关重要，应确保大于系统最大电压，同时考虑任何可能的电压突波，以防止连接受损。

其他重要的电气规格还包括端子排的极数、间距和电线尺寸/类型。极数表示端子排内含的个别电路数，间距则指中间距离，常见的间距例子包括2.54 mm、3.81 mm、5.0 mm等。电线尺寸/类型方面，端子排应根据电线尺寸和类型进行选择，以确保电线能够确实装入外罩。

机械规格

端子排的机械规格包括外观结构、材料和尺寸等多个方面。外观结构影响端子排的安装和连接方式，材料则关系到端子排的耐用性和适应环境的能力，尺寸则涉及整体大小和安装空间的需求。机械规格的考虑确保端子排在具体应用中能够适切且可靠地运作。

在机械方面，接线口方向、电线固定方法、联锁式与单件式、电线连接外壳方法以及安全额定值与其他考量是关键因素。接线口方向有水平、垂直和45°等常见的方向，应根据设计的布局选择适合的方向。电线固定方法包括螺丝端子、按钮或直插，而联锁式与单件式端子排的结构形式不同，可根据需求选择合适的模块。电线连接外壳方法影响端子排的连接和断开，可插拔端子排提供更容易断开的解决方案。安全额定值则需符合 UL 与 IEC 安全标准，并考虑在端子排外壳或按钮上使用自订颜色以提高系统的易识别性。

端子排是工程师在连接器工具箱中常见的元件，也广泛应用于工业电机和电子接线。从导轨式接线端子到印刷电路板端子排再到插拔式接线端子，每种端子排都在特定应用领域发挥着独特作用。在选择端子排时，必须考虑电气和机械规格，确保其安全性、可靠性和适用性。端子排的不同类型满足了各种连接需求，成为电气系统中不可或缺的一部分。透过深入了解端子排的特性，工程师们能够更好地应对各种应用场景，实现电气系统的高效运行。
