红外热像仪工作原理，红外热像仪作用、优势和类型介绍

由技术支持工程师Karl Ralph审核（2024年3月）

发热可能表明存在问题，需要进行维护修复。借助热像仪测试、成像和检查，您可以发现可能被忽略的热点，从而及时解决这些问题，保持设备的冷却和正常运行。将这种热像仪检查纳入您的维护计划中可以延长设备的使用寿命、提高安全性、降低设备成本，并让您更全面地了解设备运行情况。

继续阅读了解热像仪原理及为何热像仪是维护工具中强大的补充。

红外热像仪如何工作？热量表明热辐射，通常出现在红外光谱中，对人眼是不可见的。红外热像仪可以检测到这种红外辐射，并将其转换为我们可以看到的颜色。它们通过镜头将红外能量聚焦到红外传感器上，然后将这些信息转换为可见色谱。热点呈现为红色，冷点呈现为蓝色，中间的整个颜色范围描绘了设备的温度梯度，这一切都呈现在手持设备的实时视频中，因此红外热像仪是一种多功能、易于使用的检测方法。

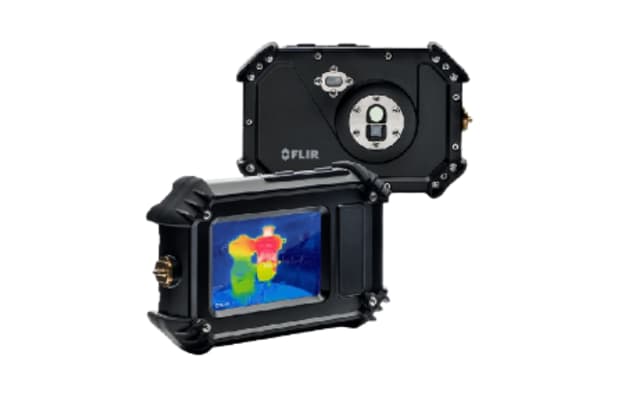

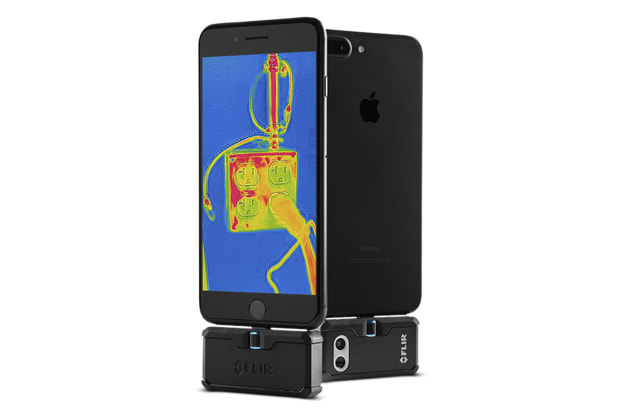

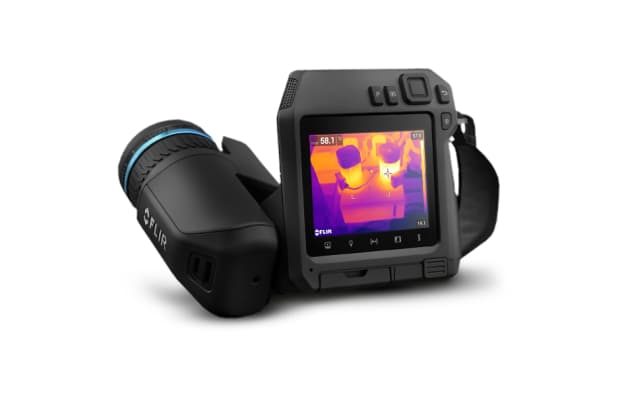

我们的红外热像仪系列包括专用的手持仪器、可安装和可定位的仪器，可长期监测设备热量，甚至还有可以将红外反馈发送到智能手机屏幕上的手机附件。

红外热像仪在维护中非常有用，因为异常的热量可能表明存在需要维护的问题。热像仪可以告诉您有关设备健康状况及当前需要的维护（或未来可能需要的维护）的许多信息。

电阻会产生热量，这当然也适用于电气设备。电气箱内温度升高表明电阻增加，零件性能下降。这可能会导致火灾，红外热像仪可以在问题恶化之前检测到这些问题。红外热像仪可以识别需要更换的零件，检测到热量透过绝缘物逸出，并提醒您立即关闭设备以避免安全事故和昂贵的更换费用。

红外热像仪可以识别的电气问题包括：

• 电缆断裂
• 连接松动、过紧或腐蚀
• 绝缘不足
• 断路器故障
• 交流电动机的电压不平衡
• 变压器中的冷却液问题

大多数高性能机械都需要轴承来保持其轴高效旋转。这些轴承需要润滑、保养和更换，红外热像仪检查可以帮助确定何时需要更换。

• 缺乏润滑会导致轴与轴承滑道接触和磨损，产生摩擦和热量
• 相反，过度润滑（在工业中很常见的错误）会导致润滑剂剪切和发热，降低轴承性能

红外热像仪检测可以发现需要进行预防性维护的时机，比如调整轴承润滑甚至完全更换轴承，从而避免对传动轴造成严重损坏，避免需要昂贵的更换。红外热像仪还在预测性维护中发挥作用，通过识别正在发展的问题，如不平衡轴。

任何泄漏液体或气体的设备都会释放或吸入热量，这两种情况都不理想。对容器、软管和管道进行红外热像仪检测可以检测和纠正这些缺陷的初期阶段，防止严重事件，如液体喷出、火灾或有害气体释放。这在以下方面有应用：

• 管道
• 制冷剂系统
• 液压机械
• 暖通空调系统
• 发动机维修
• 压力容器
• 食品和饮料制造

液压油完成了世界的工作，必须保持冷却以维持润滑性并防止损坏组件。红外热像仪可以监控这一点，以便检测系统中的过热问题并诊断热量生成的来源。这种热检测可以识别问题，如：

• 软管尺寸不足
• 油污染源
• 液压马达或泵损坏
• 液压冷却器堵塞
• 节流孔限制过度
• 阀门故障，无法转移流量

这也适用于其他类型的泵送工艺流体，例如冷却剂、水、发动机油和燃料。

通过此工艺流体系统热量分布图，您可以提前了解设备所需的维护，并研究您的图纸，以确定如何改进性能。

将红外热像仪作为维护计划的一部分带来以下好处：

• 延长设备使用寿命：通过进行红外热像仪测试所需的设备维护，您的机器运行更高效，更持久，使您能够更大限度地实现投资回报
• 提高安全性：热量不正常也会带来安全隐患。通过红外热像仪检测发现并解决热问题，可以防止火灾、烧伤和烟雾。使用红外热像仪也可以让您安全地远离过热设备
• 降低维护成本：红外热像仪测试可以在问题恶化之前揭示问题的发展，从而减少解决这些问题的成本。这种测试也可以在预测性维护中发挥作用，这是一个旨在减少维护次数的系统
• 减少故障：当设备发生故障或停机时，维修人力成本、生产劳动力浪费、生产材料浪费、间接成本以及零件成本都很高。间接成本更糟糕 - 可能导致交付失败、客户流失和声誉损害。通过红外热像仪的预测性维护，您可以看到可能导致故障的问题，从而采取措施避免这些代价高昂的事件发生
• 更快的诊断：如果过热或泄漏的系统给您带来困扰，红外热像仪可以检测问题的来源，并帮助您确定如何解决这些问题
• 对比状态：红外热像仪还可以绘制设备的正常、稳态图片，因此您可以保存和对比这些基准图像与在异常操作期间捕获的图像，以了解系统中发生了什么变化

这些选项提供了各种红外热像仪，以适应需要诊断热问题的任何维护应用。我们自己的RS PRO系列红外热像仪补充了这一系列仪器，可以帮助您的维护工作从红外热像仪检测中获益。
