什么是槽钢？槽钢承重、槽钢尺寸和槽钢作用介绍
Unistrut槽钢和配件在工业中被广泛使用。本指南解释了市场上的Unistrut槽钢及其尺寸，以及如何确定其负载承载能力。
审阅者：David Carmichael，解决方案工程师（2024年7月）
长期以来，Unistrut系统一直是布线、管道、灯具和风管的常见安装方法。它是一种简单、高度可配置的槽钢和支撑硬件系统，可根据需要放置安装点。继续阅读以了解Unistrut槽钢的工作原理及其配置方法。
什么是Unistrut系统？
Unistrut系统是一种多功能的C型槽钢系统，用于简便地安装设备。它通过槽钢螺母在C型剖面上的任意位置咬合并锁定，这些螺母有一个螺纹孔，您可以将槽钢配件或可安装的物品固定在其中。
槽钢系统的部件高度可配置且可重复使用，安装时需要的钻孔和焊接工作很少。一旦将槽钢固定在墙壁或天花板上，安装设备的安装点就变得快速而简单。
槽钢系统由什么材料制成？RS提供以下材料的产品：
- **槽钢：**镀锌钢和不锈钢
- **槽钢螺母：**钢、不锈钢和镀锌钢
- **配件：**钢和不锈钢
- **支架：**钢
RS提供的这些材料的槽钢尺寸范围为您提供了所有所需的选项，以配置适合您设备和条件的坚固、简单的安装支架。
槽钢用于什么？
槽钢在需要从天花板或墙壁（甚至地板或倾斜表面）悬挂物品时表现尤为出色，尤其是在需要沿直线布置时。常见的应用包括：
- 电缆布线
- 照明
- 管道线路
- 过道人行道
- HVAC风管
- 太阳能面板支架
如果Unistrut槽钢的负载能力适合您需要支撑的重量，那么就有适合您应用的槽钢解决方案。
Unistrut槽钢
这些槽钢是槽钢系统的实际框架。安装它们既简单又直接，其C型剖面允许在其长度的任何位置放置安装点。
槽钢有很多尺寸，但常见的是41毫米宽的系列。RS提供了这种尺寸的经典P1000版本（高41毫米）以及P3300版本（高21毫米）。这些槽钢尺寸可以处理各种应用。
至于将槽钢固定到结构上，槽钢可以带有预钻的槽孔，虽然您也可以根据需要钻孔。槽钢还可以使用适当的技术焊接到结构上。
一旦放置好槽钢，您可以配置您的安装点并安装设备，而无需进一步钻孔或焊接。
Unistrut支架
Unistrut支架是伸展的悬臂，将短的槽钢轨道从支架法兰处延伸 90°。支架的应用包括：
- 楼梯
- 电缆托架
- 架子
- 管道支撑
在使用槽钢支架时，需要仔细考虑槽钢的承载能力。支架的数据表提供了基于支架上槽钢负重位置的简单承载选项。
Unistrut螺母和配件
Unistrut塑翼螺母与槽钢轨道轮廓相配合，形成一个安装点。它们的形状允许你将它们通过轨道的间隙滑入任何需要安装点的位置。一旦旋转 90°，它们独特的齿形会紧密贴合在轨道轮廓的脊上。带有内置弹簧的螺母会坚固地咬住脊部，提供一个既易于安装又容易拆卸的强大安装点。没有弹簧的螺母则需要使用螺栓紧固配件来固定。
Unistrut配件是简单的支架，带有用于与轨道螺母配合的孔。它们提供了用于安装其他设备的孔，任何带有安装标签的物品也可以直接固定到轨道螺母上。
Unistrut槽钢能承受多少重量？
确定Unistrut槽钢的承载能力需要几个步骤，但相对简单。Unistrut槽钢的数据表通常有列载荷和梁载荷表。这些槽钢承载表能帮助用户了解槽钢在其条件下的适用程度。

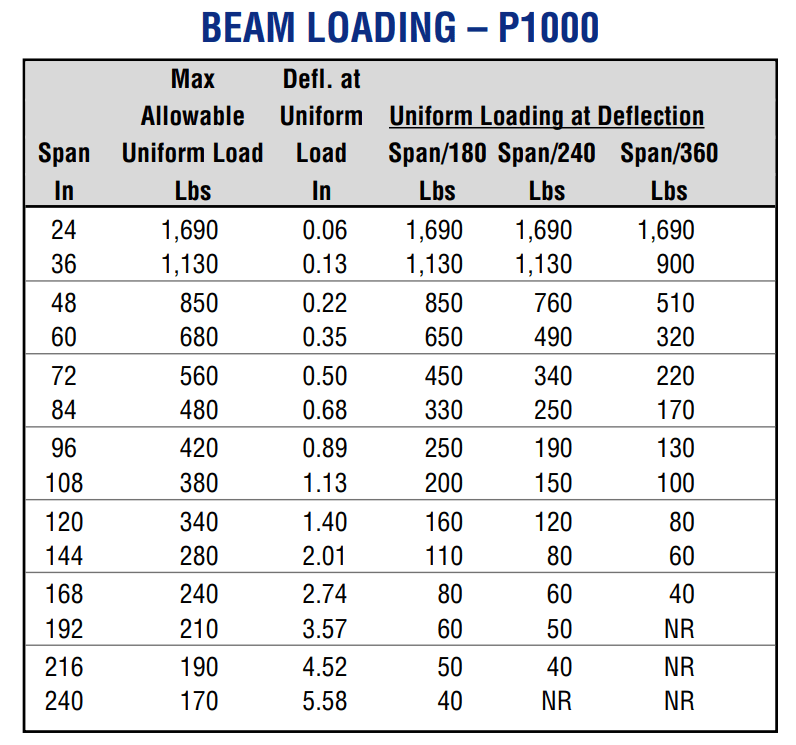

**梁载荷：**这需要考虑在水平槽钢的整个跨度上均匀分布的总垂直荷载。对于不同的跨度长度，有一个最大允许的均匀载荷、该荷载导致的挠度，以及一系列工程师和建筑师在梁设计中常用的挠度比荷载。例如，“跨度/240”列出了预计会产生与梁跨度长度除以 240 相等的挠度的最大载荷。因此，此槽钢承载表给出了绝对的最大载荷和在常见安全系数下的最大载荷。
**柱载荷：**对于从垂直槽钢悬挂的载荷，首先需要考虑其支撑横向的支撑间距（无支撑高度）。对于从槽钢的槽孔中悬臂悬挂的负载（偏心负载），需要考虑槽面处的最大允许载荷。对于槽钢在其重心处能够承受的总载荷（同心负载），使用应用在重心处的最大柱载荷。各种 K 系数代表了在两端约束横梁的常用方法。
这些承载表仅仅是起点。它还提供了详细指南 ，用于考虑槽钢孔径、重量和负载集中度。
Unistrut槽钢尺寸
Unistrut槽钢尺寸列出了槽钢的轮廓尺寸，即“宽度 x 高度”。例如，P3300 槽钢的宽度为 41mm，高度为 21mm。与所有结构梁一样，轮廓的高度决定了垂直载荷能力。因此，P1000 槽钢（高度为 41mm）能够承受比 P3300 更大的载荷。
Unistrut槽钢系列还规定了材料的厚度。P1000 为 12 号规，而 P1100 为 14 号规（更薄）。更厚的材料意味着更大的承载能力。
<br>槽钢<br> | <br>宽度<br> | <br>高度<br> | <br>钢规格<br> | <br>S/S规格<br> | <br>厚度<br> |
|---|---|---|---|---|---|
| <br>P1000<br> | <br>41 mm<br> | <br>41 mm<br> | <br>12 ga<br> | <br>12 ga<br> | <br>3 mm<br> |
| <br>P1100<br> | <br>41 mm<br> | <br>41 mm<br> | <br>14 ga<br> | <br>14 ga<br> | <br>N/A<br> |
| <br>P2000<br> | <br>41 mm<br> | <br>41 mm<br> | <br>16 ga<br> | <br>N/A<br> | <br>N/A<br> |
| <br>P3000<br> | <br>41 mm<br> | <br>35 mm<br> | <br>12 ga<br> | <br>N/A<br> | <br>N/A<br> |
| <br>P3300<br> | <br>41 mm<br> | <br>22 mm<br> | <br>12 ga<br> | <br>12 ga<br> | <br>N/A<br> |
| <br>P4000<br> | <br>41 mm<br> | <br>21 mm<br> | <br>16 ga<br> | <br>16 ga<br> | <br>2mm<br> |
| <br>P4100<br> | <br>41 mm<br> | <br>21 mm<br> | <br>14 ga<br> | <br>N/A<br> | <br>N/A<br> |
| <br>P4400<br> | <br>41 mm<br> | <br>25 mm<br> | <br>12 ga<br> | <br>N/A<br> | <br>N/A<br> |
| <br>P4520<br> | <br>41 mm<br> | <br>21 mm<br> | <br>12 ga<br> | <br>N/A<br> | <br>N/A<br> |
| <br>P5000<br> | <br>41 mm<br> | <br>83 mm<br> | <br>12 ga<br> | <br>12 ga<br> | <br>N/A<br> |
| <br>P5500<br> | <br>41 mm<br> | <br>62 mm<br> | <br>12 ga<br> | <br>N/A<br> | <br>3 mm<br> |
Unistrut槽钢承载能力计算器
这款在线承载能力计算器可以帮助您设计详细的槽钢系统，考虑诸如点载荷或分布载荷、梁约束、力矩和设计标准等因素——全部在一个3D设计界面中完成。
槽钢支撑清单
在选择槽钢以支撑您的设备时，请考虑以下因素：
**型材：**您的空间是否对槽钢宽度或高度有限制？
**安装：**是预钻槽孔，还是自己钻孔？或者焊接？
**材料：**槽钢是否需要承受恶劣环境或腐蚀？是否需要焊接？
**长度：**您的槽钢跨度有多长（或高），以及它需要在何处获得支撑？
**载荷：**您需要支撑什么重量？它们是点载荷还是分布载荷？仔细研究您的槽钢载荷表并考虑槽钢厚度。
**硬件：**您将使用什么槽钢螺母和配件？是否有任何因素阻止您使用弹簧槽钢螺母？
当您基于所有这些因素选择了槽钢部件后，RS可以帮助您生产这些槽钢支撑系统 。
