什么是接线端子？接线端子类型、安装和接线端子品牌

在每一个电气和电子项目中，选择合适的接线端子不仅仅是一个任务，更是完成项目成功的重要环节。这需要对项目需求和各种接线端子的功能有深刻的理解。本指南将帮助您在复杂的接线端子世界中找到与特定应用要求完美匹配的端子。

选择合适的接线端子对于确保电气系统的效率、可靠性和安全性至关重要。正确的端子能够保证出色的电流流动，并有效减少短路或断开等潜在的问题。它直接影响到布线和连接设备的性能与耐用性。

选择合适的接线端子需要对以下三个因素进行全面评估：线缆类型、电气要求和环境条件。

• **线缆类型：**线缆的性质决定了端子的类型。每种线缆都有其特性和用途，需要与其结构相匹配的端子。
• **电气要求：**了解应用的电气规格是基础。选择的接线端子必须具备无损处理这些电气负荷的能力。
• **环境条件：**环境因素如温度波动、湿度和化学物质暴露对端子选择有重要影响。理想的接线端子应具备对这些条件的抗性。

接线端子在电气系统中充当关键连接点，实现线缆与设备之间的安全高效连接。它们有多种类型，包括压接端子、焊接端子和螺丝端子，每种类型都针对特定应用和线缆类型设计。

常见的接线端子类型

接线端子根据连接方式进行分类，每种类型适用于不同的应用：

• **压接端子：**作为一种常见的电气线缆连接器，压接端子（包括常见的圆形端子）通过压缩方法固定线缆，提供耐用且抗振动的连接，非常适合用于通过连接器或接线端子块。安装和维护简单，适用于各种尺寸的半永久电气连接。
• **焊接端子：**通过焊接形成永久的导电连接，焊接端子确保连接强固，非常适合需要最小化断开风险的环境。
• 螺丝端子：采用螺丝固定线缆，螺丝端子以其简单易用而闻名。它们允许轻松调整并可重复使用，适合临时设置或原型制作。

接线端子的关键组成部分和结构

接线端子经过精密设计，以确保出色的连接性和性能。这些组件通常包括导体，导体一般由铜或铝等材料制成，因其优良的电导性而被广泛使用。导体被包裹在绝缘材料中，如PVC、橡胶或高级聚合物，以保护免受环境危害和电气干扰。接线端子的结构设计，包括连接端（如叉形、圆形或刀片形）和线缆连接方式（压接、焊接或螺丝固定），均针对特定应用的需求进行调整。

了解以下主要线缆类型的差异对于选择合适的接线端子至关重要，确保兼容性并优化电气系统的性能：

• **绞线：**由多个小股线缆绞合而成，绞线提供了增强的柔韧性。它们是连接接线端子块的可靠解决方案，特别适用于需要移动或弯曲的应用，如车辆布线系统或便携设备。
• **实心线：**由一根实心金属丝组成，提供了强度和导电性。它们的刚性使其适合于预期移动非常小的安装，如建筑基础设施。
• **绝缘线：**绝缘对保护线缆的导电核心免受环境损害和防止电气泄漏至关重要。绝缘材料的选择（如通用用途的PVC、高温环境的硅胶或抗化学品的特氟龙®）影响线缆的耐用性和应用。

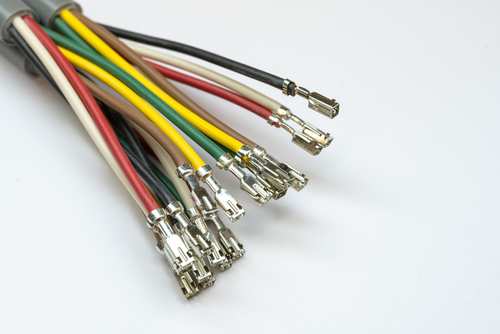

将接线端子类型与兼容的线缆规格和尺寸匹配

在匹配接线端子时，电线的规格和尺寸至关重要。典型的电线规格从较大的 AWG 0（即 1 号），适用于重负荷应用，到较小的 AWG 30，常用于精密电子设备。接线端子被设计成适应这一范围。

考虑绝缘类型和要求

不同的环境和应用可能需要特定的绝缘特性，例如耐热、耐化学品或耐潮湿。端子设计时考虑了这些不同的绝缘类型，以确保连接在长期使用中保持保护和功能。

每个应用都有特定的电气要求，这些要求直接影响端子的选择：

• **电压：**这是指驱动电流通过电路的电位差。接线端子必须支持应用的电压水平，以防止故障或损坏。
• **电流：**电流的流动速率，以安培（amps）为单位，决定了接线端子在不发生过热的情况下必须传导的电量。端子的容量必须满足或超过应用的电流需求，以确保安全和功能。
• **频率：**在交流电系统中，频率以赫兹（Hz）为单位，是电流周期的频率。某些端子被设计成适应特定的频率，而不会降低信号完整性或电力质量。

电流承载能力和安培额定值

接线端子有指定的安培额定值，表示它们可以安全处理的最大电流。这些额定值有助于防止过热，并确保长期可靠性。具有足够安培额定值的端子可以保持系统完整性，避免潜在危险。

选择能够处理所需电气负荷的接线端子

为了确保电气系统的有效性和安全性，选择能够处理所需电气负荷的接线端子至关重要。仔细评估应用的电压、电流和频率规格，然后选择符合或超过这些标准的端子。

温度变化、潮湿暴露和化学品存在等因素可以显著影响接线端子的性能和耐用性。例如，户外或工业环境中的端子可能会面临极端温度，而海洋环境中的端子可能会暴露在高湿度和盐分中。

采用 PVC、橡胶或特氟龙等优质绝缘材料的端子可以防护潮湿、化学品和极端温度。此外，采用耐腐蚀材料如锡、金或镍制造或涂层的端子可确保使用寿命长，即使在恶劣环境下也能保持电气完整性。

某些应用可能需要接线端子在特别恶劣或危险的环境中工作，例如爆炸性气体、极端压力或高辐射水平。在这些情况下，选择不仅满足一般环境抗性，还符合特定安全标准的端子是必要的。

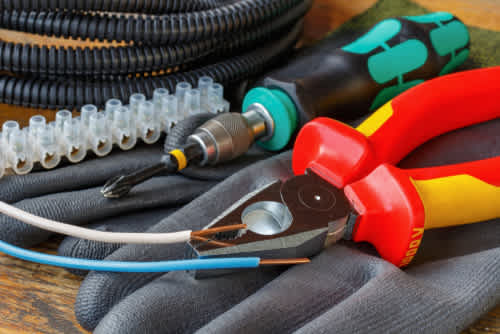

根据特定应用量身定制接线端子的选择对确保在各种环境中的卓越性能和耐用性至关重要：

• **汽车应用：**汽车环境要求接线端子能够耐受振动、极端温度和潮湿，例如 Metri Pack 连接器、Molex 连接器和 USB 连接器。
• **工业应用：**工业环境要求端子能够承受严酷条件，包括化学品和物理应力的暴露，保持操作完整性。D 型连接器等接线端子可以实现这些功能，并且通常用于工厂。
• **住宅和商业应用：**包括光伏连接器和用于 LED 及固态照明的端子，选择时考虑其可靠性、安装方便性和符合安全标准，以确保建筑物内居民的安全和电气安装的效率。

使用正确的工具和安装方法可以确保接线端子的出色功能。

常用安装工具

安装接线端子需要专业工具以确保安全可靠的连接。

• ****压线钳** ：**用于将压接端子固定在电线上的关键工具，确保机械连接紧密可靠。
• ****烙铁** ：**用于熔化焊锡在焊接端子上，创建强电气连接。
• **剥线钳：**用于干净地去除电线的绝缘层而不损坏导体，为连接做准备。

有关更多安装工具和设备的信息，您可以访问我们的电缆、连接器和压接工具类别页面。我们提供广泛的高质量电缆、连接器和压接手动工具及配件，适合专业人士和 DIY 爱好者。我们的选择包括电缆刀 、电缆套管工具 、扎带枪、连接器扳手 、压线钳、IDC 工具 、退针器和推针器等，来自TE Connectivity、Knipex 以及我们自己的 RS PRO 品牌。

电线剥离、压接和焊接技术的良好实践

以下是一些电线准备和终端连接的良好实践，以确保电气系统的完整性。

对于剥线，选择正确的工具和量规设置以避免划伤导体非常重要。

压接时，确保终端正确地放置在工具中，压接要紧固牢固，但不要过度压缩。

焊接应使用干净的烙铁头，并用足够的焊锡覆盖连接区域，但不要过多，以避免形成冷焊点或桥接相邻的终端。

确保接线端子连接的安全性和可靠性

安装过程的最后一步是验证连接的安全性和可靠性。轻轻拉动电线以确保其牢固附着，并检查连接是否有损坏或未完全附着的迹象。

在香港，所有电气安装都必须重视安全性。遵守本地的法规框架，如《电力（电线）规例操作守则》和《香港法例第406章电力条例》，对于维护安全、正确绝缘和接地的电气连接至关重要。这些标准旨在有效地降低电气故障和危险的风险，保护基础设施及其使用者。它们详细规定了电气安装的具体要求，包括电线标准、接地程序以及接线端子和电缆连接的安全措施。

确保正确的绝缘、接地和应力释放

为了进一步提升接线端子安装的安全性，确保正确的绝缘、接地和应力释放至关重要。

• **正确的绝缘：**避免与带电导体意外接触，减少电击或短路的风险。
• **接地：**确保在出现故障时，电流有安全的路径导向大地，从而保护人员和设备。
• **应力释放：**保护电缆和终端连接免受物理应力的影响，保持连接的完整性。

进行接线端子连接的电气测试和检查

在香港，确保接线端子连接的完整性和安全性需要进行严格的电气测试和检查，并符合《电力（电线）规例》：

• **法规和要求：**业主必须对超过100安培的安装进行每五年的检查，并将周期性测试证明书（WR2表格）提交给电机工程署（EMSD）进行验证。
• **准备和执行：**只有注册电气承包商被授权进行这些检查和维护活动。
• **测试程序：**注册电气工人必须在测试和检查过程中采取严格的预防措施。他们必须亲自进行这些程序或在严格监督下进行，以确保彻底性。
• **文档和提交：**利用测试结果清单和检查表来消除错误。随后，完整的周期性测试认证，包括所有必要的细节和修正，必须提交给EMSD进行官方批准。

尽管经过仔细选择和安装，接线端子和电缆连接仍可能出现问题，从而影响电气系统的功能。主要问题包括松动的连接，这可能影响系统的稳定性，以及受损的终端，这带来安全隐患。

诊断连接问题

松动、损坏或压接不当的终端常表现为间歇性的电力或信号丢失。应目视检查连接器是否有磨损或损坏，并确保终端牢固地连接到电线上。轻轻拉动电线可以帮助评估压接连接的稳固性。

维护、修理和更换建议

定期检查和维护对于接线端子和电缆系统的使用寿命至关重要。

• 对于松动或损坏的终端，建议重新压接或更换终端。
• 使用适当的压接工具，并确保终端与电线规格匹配，以确保可靠的连接。
• 实施例行检查计划可以防止未来的问题，并维护系统的完整性。
