什么是卡侬头?卡侬头结构、卡侬头类型和卡侬头品牌介绍
深入探讨卡侬头的结构和原理,分析其在专业音响系统中的重要性。

如果你曾经涉足音响领域,那么卡侬头肯定不会陌生。尽管它可能不及 RCA 端子普及,但两者在性质上存在显著区别。卡侬头主要采用平衡传输方式,这种设计使其在长距离音频传输时能够有效降低干扰,维持更出色的音质。相对于 RCA Audio 的非平衡传输,卡侬头提供更广泛的应用范畴。
什么是卡侬头?

卡侬头拥有超过七十年的历史,由美国洛杉矶的Cannon Electric公司创办人James H. Cannon发明,因而被俗称为"Cannon"(卡侬)插头。从最初的"Cannon X"系列到1950年的升级引入弹簧锁(Latch)并演变为"Cannon XL"系列,再到1955年版本加入橡胶包覆并得名XLR,耐用的压铸锌外壳和内建闩锁结构,确保公母端配接时提供可靠连接。坚固的塑胶嵌件能够紧固在电缆上,提供防拉机制,而橡胶护套则有效防止过度弯曲。这种设计使卡侬头非常适合需要耐用、可靠锁定连接的应用。总的来说,卡侬头广泛应用于专业音响器材和麦克风连接,作为平衡音频传输的标准,其普遍的3针设计符合由Audio Engineering Society(AES)和European Broadcasting Union(EBU)制定的标准,也被称为AES3、AES或AES/EBU。对于那些寻求卓越音质和可靠连接的音乐爱好者来说,卡侬头是不可或缺的选择。
卡侬头结构及原理
卡侬头以其独特的结构在音响领域中扮演着至关重要的角色,为不少中高阶音响设备提供了优质的连接方案。这种连接器采用 3 针 3 接线的设计,分为正极、负极和接地 3 组,为音频传输提供了极高的稳定性和可靠性。
正极和负极两者同时传送类比讯号,但这其中的巧妙之处在于它们的反相设计。当音频在传输过程中受到无线电、Wi-Fi、火牛或电流等干扰产生噪声时,正极的音频(+ signal)和负极反相的音频(- signal)会在接收端进行反转并叠加。这样一来,噪声部分就会互相抵消,最终只剩下两倍的音频(+ signal + signal)。相对于只使用音频 + 接地的两组接线设计的 RCA Audio,卡侬头的抗噪声能力更为出色,特别在长距离传输中表现卓越,保持音质更为稳定。
卡侬头的原理在3针设计中体现得淋漓尽致,分别包括了正极、负极和接地。这种平衡式传输的设计,使其在各种音频工程中广泛应用。卡侬头不仅具有卡扣结构,还支持平衡式讯号的传输,确保讯号在传输过程中保持稳定。通常,线材的头尾端分为公母两种,以维持讯号线方向性的统一,而3针的形式更为普遍。
除了3针外,卡侬头还存在着4针、5针等其他变种,扩展了其应用范畴。与 RCA 相比,俗称卡侬头(Cannon)的XLR 以其平衡类比音频界面成为专业音响系统中广泛使用的连接器之一。透过两个通道分别传送信号相同而相位相反的信号,XLR 接头确保高质量的类比信号,成为音响设备中不可或缺的元件。
卡侬头类型
1. 卡侬公插(XLR Male)与卡侬母头(XLR Female)
XLR卡侬头分为两种主要类型,即卡侬公插和卡侬母头。辨别它们的方法十分简单,带有"针"的是公头,而带有"孔"的是母头。在音响设备的输入和输出埠中,带有"针"的为公座,带有"孔"的为母座。按照国际通用的惯例,公插头和插座通常作为信号的输出端,而母插头和插座则作为信号的输入端。这种分类方式确保了一致性,使用者能够轻松辨认和连接卡侬头。
卡侬公插(XLR Male)

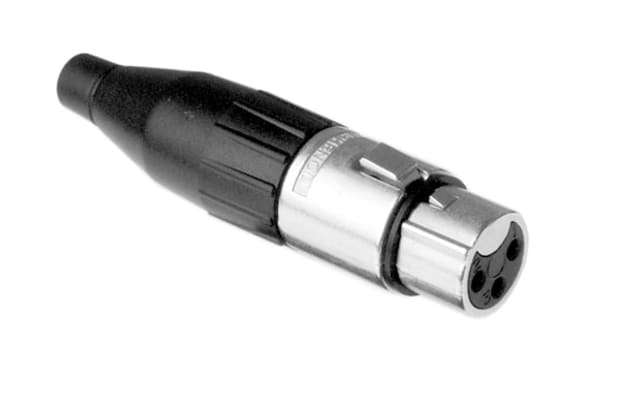

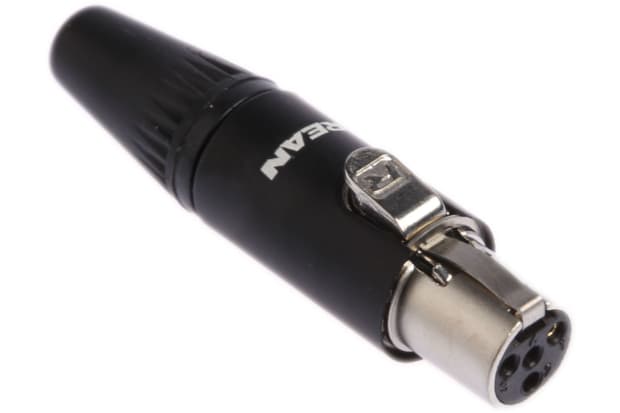

卡侬母头(XLR Female)
2. 针数不同的卡侬头
卡侬头并非仅限于标准的三针 (3-pin) 设计,还包括其他针数的变种,扩展了其应用范畴。
- 4针 XLR: 常见于对讲机(intercom)系统中的耳机连接,同时也应用于连接平衡式耳机。
- 5针 XLR: 主要应用于双声道麦克风。
- 6针 XLR: 适用于专业级双声道耳麦的连接。
- 7针 XLR: 常见于真空管电容式麦克风。这种设计为特殊应用提供了更多的连接选择,满足不同音讯需求。
卡侬头的这些变体确保了用户在各种专业音讯应用中的灵活性和适用性,让其广泛应用于音响工程、舞台表演和录音室等领域。
卡侬头的优势
使用卡侬头在音频连接中具有显著的优势,这些优势使其成为专业音响系统的理想选择,并区别于民用音响设备。以下是卡侬头的主要优点:
1. 平衡传输方式
卡侬头采用平衡传输方式,使其具有强大的抗外界干扰能力。这种特性使得卡侬头在长距离传输音频时表现优越,适合需要在不大于100米的距离内进行可靠音频传输的场合。
2. 弹簧锁定装置
卡侬头拥有弹簧锁定装置,这意味着连接非常可靠,不易拉脱。这对于在演出或录音工作中需要频繁连接和断开的专业环境至关重要。这种设计确保连接器牢固固定,防止意外断开。
3. 信号流向明确
卡侬头规定了信号的流向,这使得在连接时能够轻松辨认正确的连接方向,从而防止连接上的差错。这有助于提高系统的稳定性和可靠性。
4. 声音表现提升
声场提升: 卡侬头的平衡传输方式使其在音场表现方面优越,提供更宽广的空间感,使音响效果更具层次感。
驱动力提升: 平衡输出将左右声道的信号分开处理,增加驱动力,有助于发挥耳机的潜力。
动态和细节提升: 平衡输出同时输出相位相反的正负两路信号,有效抵消线路上的噪音干扰,提高信噪比,进而提升音频的动态表现和细节呈现。
结语
卡侬头作为音响连接的理想选择,其卓越性能和广泛应用在专业音响领域中得到了充分体现。这种连接器的历史悠久,自70多年前由James H. Cannon发明以来,持续发展并在音频传输中占据重要地位。卡侬头的结构和原理通过平衡传输方式确保了音频的稳定性和可靠性,而其多种变种则为专业应用提供了灵活性。优越的抗干扰能力、可靠的连接性、清晰的信号流向以及卓越的声音表现,都使得卡侬头成为对音质和连接可靠性要求较高的音乐爱好者和专业使用者的理想之选。总而言之,卡侬头在音响世界中的地位无可撼动,其优势让它成为音频连接的黄金标准。
