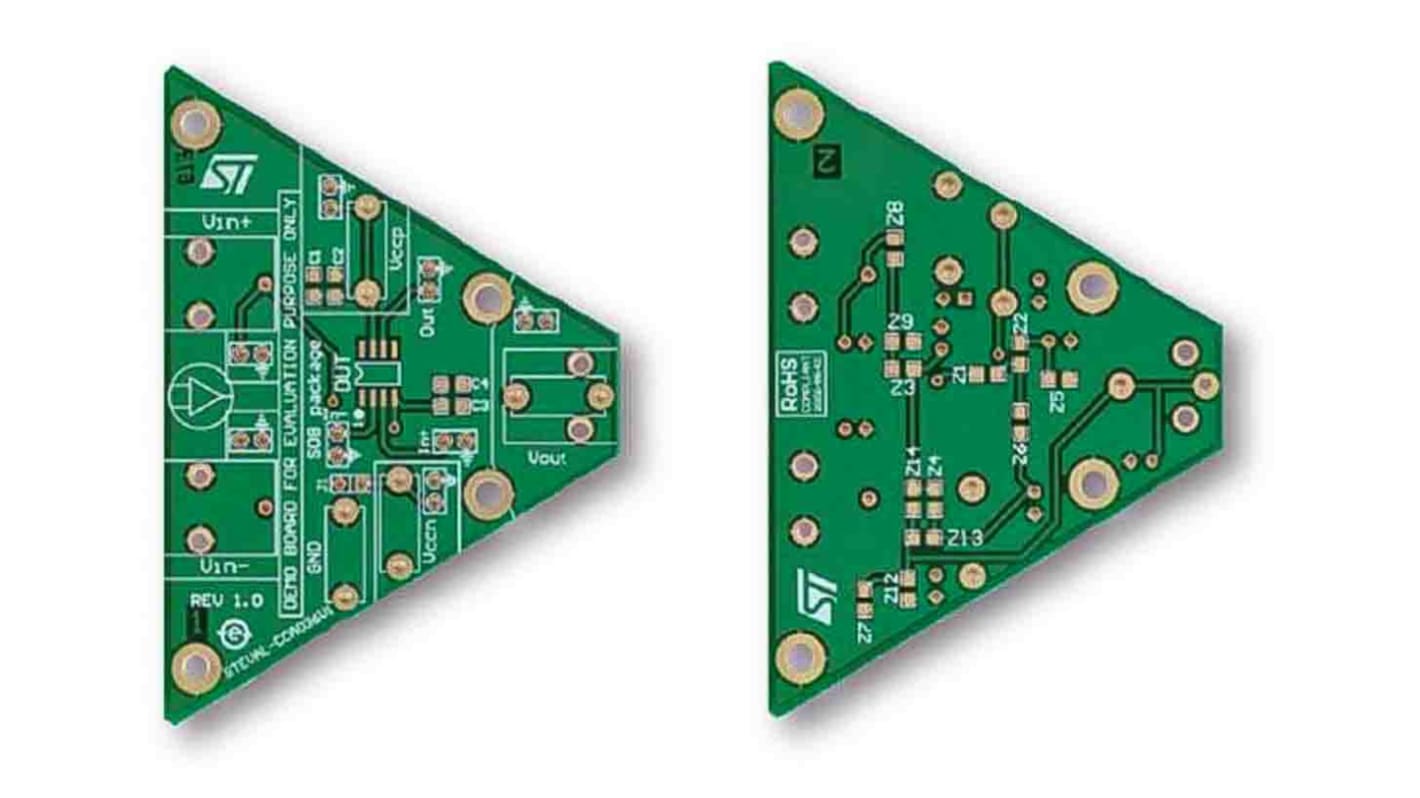

CCA036V1 演示板设计用于帮助表征 SO8 封装中的单个运算放大器。使用该板、可以实现最常见的基于运算放大器的电路。该板设计用于表面安装组件,可在 STMicroelectronics 产品集成到您的设计中之前用于执行板载特性化。为 0805 系列提供电阻器和电容器封装尺寸。在两个电源引脚上实施了一套两个去耦电容器、以受益于 st 产品的最大性能。μF 抑制广泛的频率、 10 NF 和 4.7 μ f 是这些电容器的良好值。
此演示板及其组件允许将其配置为:
低通 sallen-key 电路
高通 sallen-key 电路
差分放大器
交流耦合电路
回路补偿电路
环路外补偿电路
此处未介绍的其它多种可能配置
属性 | 数值 |
---|---|
套件分类 | 演示板 |
使用于 | 单通道运算放大器 |
功能完备的设备 | CCA036V1 |
套件名称 | Demonstration Board |
