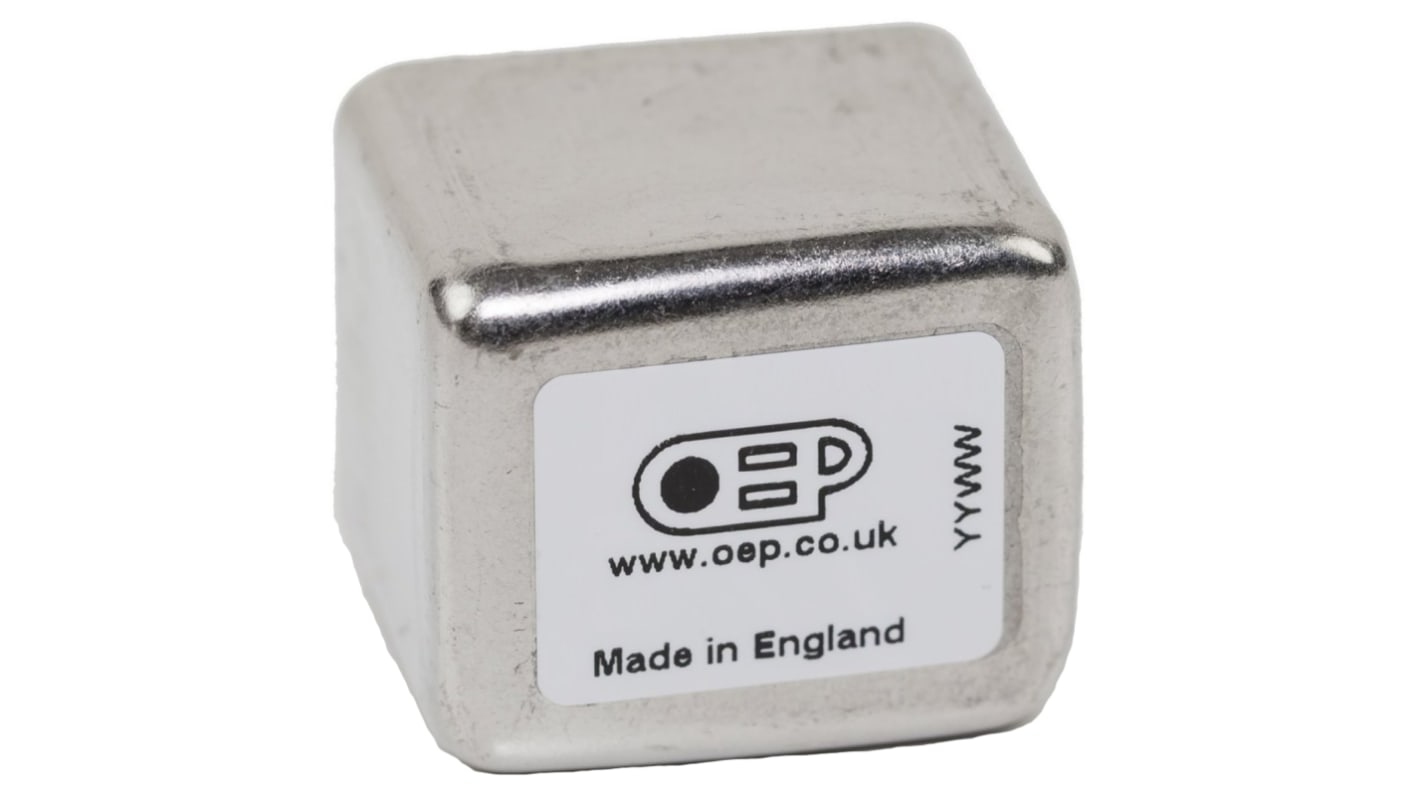

OEP A187A10C 音频变压器具有多个静电和磁性屏蔽,且提供电化绝缘。 A187A10C 变压器是高比率降压变压器,具有 Faraday 屏蔽,可降低嗡鸣声和杂散磁性干扰。
20 Hz 时,最大输入级为 +21.5dbu,带 >1% 失真
绕组至绕组和屏幕至绕组的有效值耐电压为 250 V
1 kHz 时,初级泄漏电感为 155 mH
1 kHz 时,绕组间电容为 42 pF,适用于初级至次级 1
1 kHz 时,绕组间电容为 63 pF,适用于初级至次级 2
1 kHz 时,绕组间电容为 39 pF,用于初级至屏蔽
这些音频输入变压器适用于长电缆,运行时无 HF 损耗。 它们可用于将仪器元件耦合至低阻抗输入和将非平衡线路电平耦合至平衡麦克风输出。
请勿使直流电通过绕组。
属性 | 数值 |
---|---|
初级阻抗 | 140kΩ |
次级阻抗 | 1 + 1kΩ |
初级直流电阻 | 3.2kΩ |
次级直流电阻 | 314Ω |
尺寸 | 29.4 x 25 x 24.2mm |
安装类型 | 通孔 |
终端类型 | PC 引脚 |
重量 | 56g |
深度 | 24.2mm |
长度 | 29.4mm |
宽度 | 25mm |
