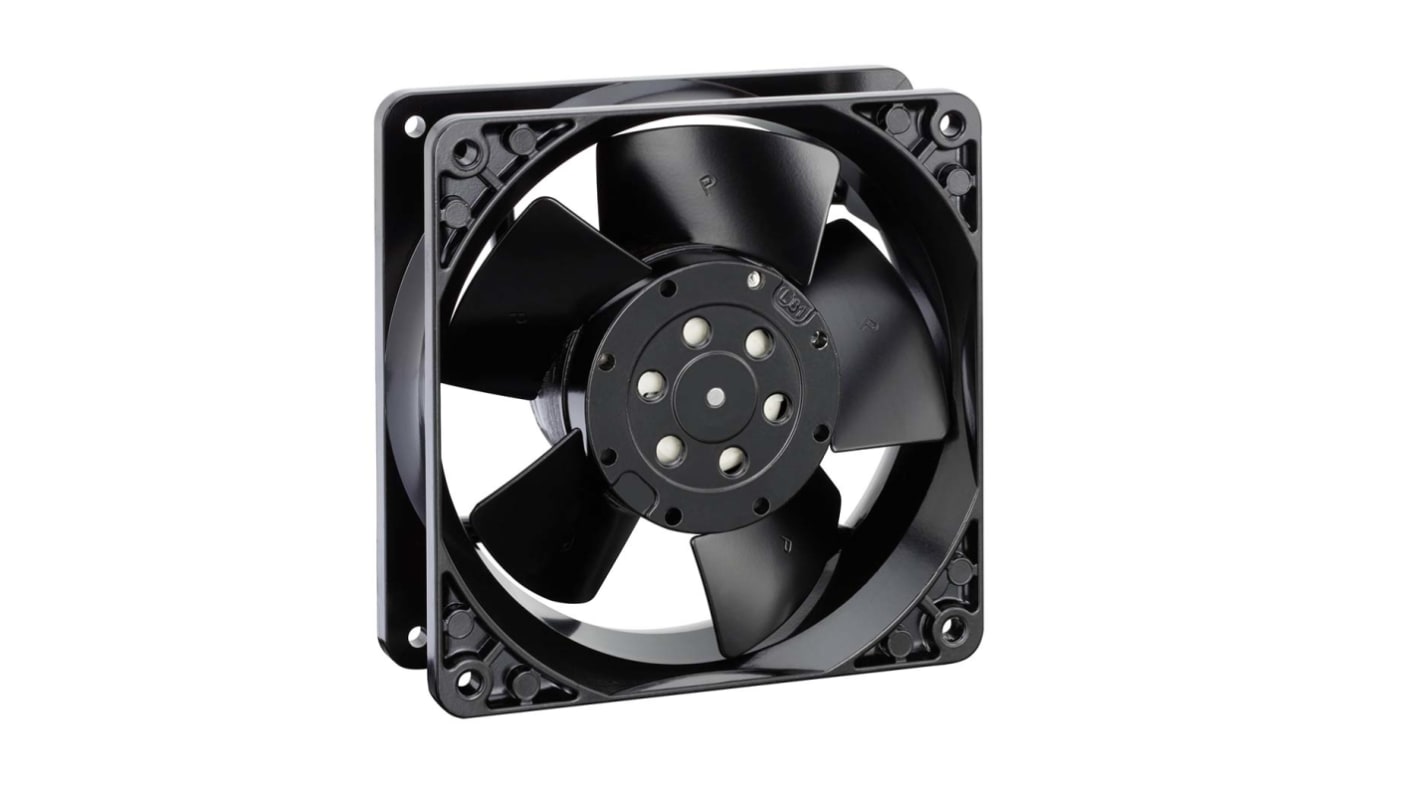

ebm-papst 19W交流轴流风机, 230 V ac电源, 160m³/h, 2650rpm, 119 x 119 x 38mm, 4650N

  • RS 库存编号 101-8052
  • 制造商零件编号 4650N
  • 制造商 ebm-papst
产品技术参数资料
法例与合规
符合
产品详细信息

ebm-papst 交流轴流风扇

ebm-papst轴流风扇的电机转速为2650rpm。额定电源电压为230VAC,尺寸为119mmx119mmx38mm。它具有更长的滚珠轴承寿命,可确保长时间无故障使用(40°C时为37,500小时)。这确保ebm-papst交流风扇为需要将轴流风扇安装在任何轴向位置的应用提供灵活而可靠的冷却解决方案。此风扇的额定功率为19W。

什么是交流轴流风扇?
当没有直流电压时,可使用交流轴流风扇,其设计目的是产生高流量和中压的气流。此轴流风扇的叶轮由叶片包围,叶轮的工作方式与螺旋桨相似。风扇电机集成在叶轮轮毂中,从而构成一个紧凑的风扇装置。叶轮沿着平行于旋转电动机轴的方向吸入空气,然后向同一方向排出空气。轴流风扇由法兰外壳包围,可将其安装在设备内部。

外转子电机
与传统内转子电机的旋转轴被电磁线圈包围不同,ebm-papst风扇具有外转子电机。外转子电机的电磁线圈被封装在旋转的壳体内。此设计的优点在于,外部旋转电动机尺寸更紧凑,工作效率更高,且比内部旋转电动机更容易过热。

经过专业设计
ebm-papst 紧凑型交流轴向风扇的扳手和内部形状壳体采用最先进的计算机软件经过专业设计。叶片经过空气动力学设计,在两个平面上实现动态平衡,以达到出众性能。空气输出和电动机性能与风扇尺寸精确匹配,即使在高背压下也能实现低噪声运行。

外壳功能
这些紧凑型交流轴流风扇的外壳具有带M4和UNC螺纹的接地片。
如何连接风扇?
这些 4000 N 系列轴向风扇具有 2 个扁平 2.8 x 0.5 mm 刀片接线端子。要连接风扇,您需要购买带配接插座连接器的电缆(请参见库存号) 118-3077, 826-1329, 118-3156118-3099).

包含哪些配件?
防护网罩:这些风扇的防护网罩可单独购买(请参阅库存号101-8096、512-581、826-1357、826-1354和826-1363)。
滤网风扇罩:库存号482-207和482-140
风扇滤网安装带:库存号826-1398
安装螺钉夹:库存号482-203
风扇套件
还提供4000 N系列风扇套件,包括风扇、引线和电线护罩或风扇、引线和滤网。请参见库存号 797-2258 和 797-2230 通常。

节能型号
ACi 4400 系列轴向风扇是 4000 N 系列的节能型号。这些风扇凭借采用GreenTech EC技术的电动机,带来更强的性能,同时能耗低于传统电动机。请参见库存号 740-6385912-6123 通常情况下。

特点和优势

它的气流额定值为 160m³ μ v/h
风扇电动机集成到叶轮轮毂中、形成紧凑型风扇装置
通过支柱进气
外部转子罩极电动机
紧凑型 119mm x 119mm 设计、小型安装深度为 38mm
专为实现最高效率和性能而设计
流线型叶片、可实现低噪音水平和更高的效率
轴承类型可供选择、包括 papst sintec 套管轴承、它们噪音低、震动灵敏度低
法兰外壳、带安装孔、用于安装到设备中
压铸合金外壳、提供坚固的结构
通过阻抗保护防止过载
工作寿命长

应用

公共饮食业
家用电器
机箱
风扇、电动机和泵
加热和通风
工业驱动器
仪器
照明
机器
工业
医用
电源
打印
电信
紫外线系统
IP20 等级

认证

UL 认可
CSA
VDE

产品技术参数
属性 数值
电源电压 230 V ac
高度 119mm
交流或直流操作 交流
功耗 19W
宽度 119mm
深度 38mm
最大电流 83mA
端接类型 扁形插头
气流量 160m³/h
尺寸 119 x 119 x 38mm
噪声水平 46dB
风扇速度 2650rpm
轴承类型 套筒轴承
IP 额定值 IP20
