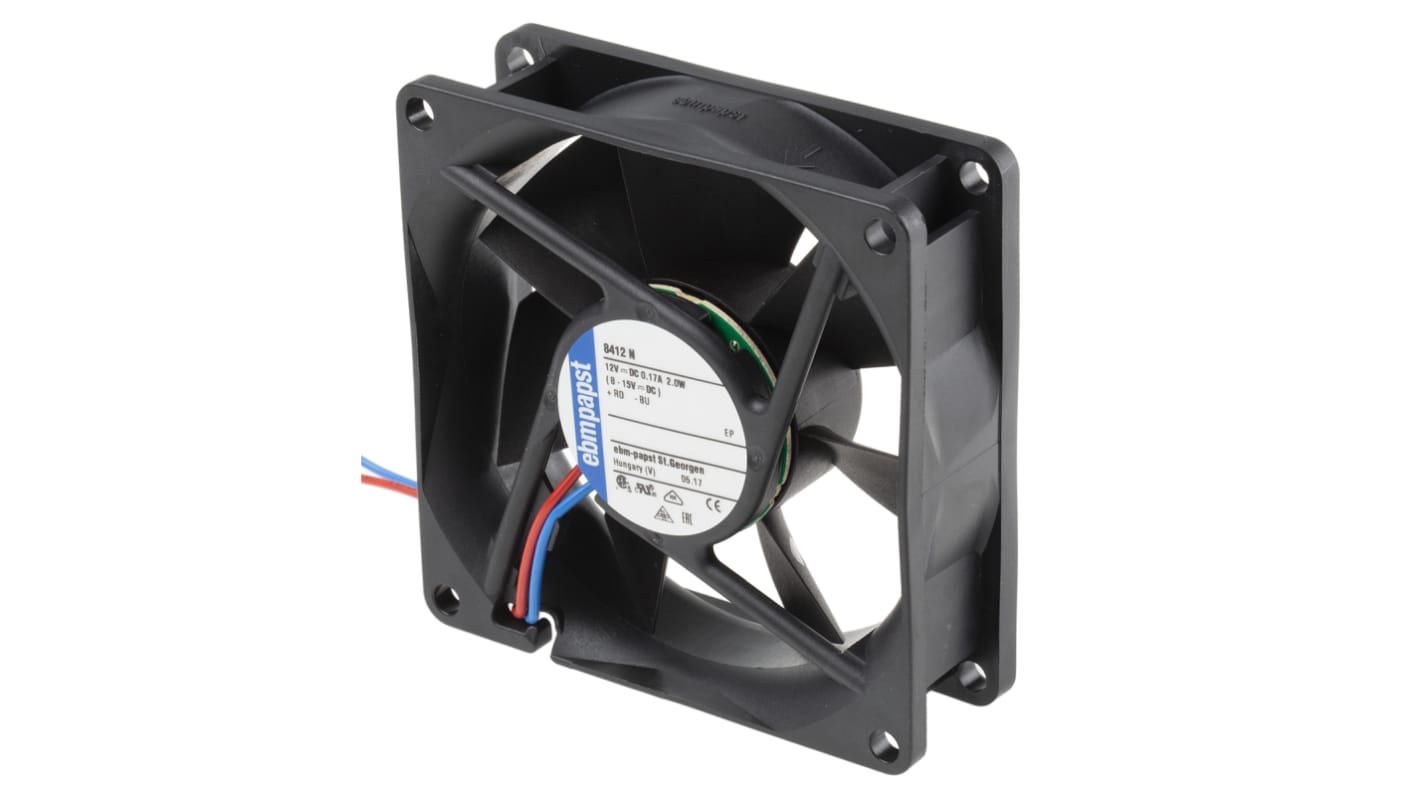

ebm-papst 直流轴流风机, 12 V dc电源, 69m³/h, 2W, 最大170mA, 3100rpm, 80 x 80 x 25mm, 8400 N系列

直流轴流风扇专为形成高流速、中等压力的气流而设计。轴流风扇的叶轮周围有叶片，其工作方式与螺旋桨类似。风扇电动机集成到叶轮轮毂内，形成紧凑型风扇装置。叶轮在平行方向轴向吸入空气，传送到旋转电动机轴，并迫使空气在同一方向排出。轴流风扇被法兰外壳包围，带安装孔，使其可安装到设备内部。

• 外部转子电动机：与需要电磁线圈包围旋转轴的传统内部转子电动机不同，ebm-papst 风扇配备的是外部转子电动机。在外置转子电动机中，磁性线圈封装在旋转外壳内部。与内部转子电动机相比，此设计的优点是外部转子电动机尺寸更为小巧，运行效率更高，且不易过热
• 无刷电动机：这些直流风扇具有无刷电动机，其中通过电子电路执行电气开关，而不是通过金属电刷。因为没有任何刷子可以磨损，所以与交流电动机相比，无刷电动机更高效、更可靠，并且具有更长的使用寿命。无刷电动机的集成电子线路还允许将额外的接口选项和电动机保护机制内置到风扇中。

ebm-papst紧凑型直流轴流风扇的风扇叶轮和内壳使用了优秀的计算机软件进行专业设计。叶片采用空气动力学设计，在两个平面上取得动态平衡，实现理想性能。空气输出和电动机性能与风扇的尺寸精确匹配，因此即使背压较高，噪声仍很低。

• 性能从 33 m³/h 到最大 79 m³/h，具体取决于型号
• 提供低速、中速和高速型号
• 转速计输出，用于监控风扇速度
• 风扇电动机集成到叶轮轮毂中，形成紧凑型风扇装置
• 高效可靠的无刷电动机
• 支柱上排气
• 紧凑型 80 x 80 mm 设计，25 mm 的浅安装深度
• 设计巧妙，可提供高效率和性能
• 提供各种 PAPST Sintec 套管轴承可供选择，它们具有低噪音和低震动灵敏度，或提供耐用的滚珠轴承，适用于高环境温度且具有长使用寿命
• 流线型叶片，用于降低噪音水平，提高效率
• 法兰外壳，带安装孔，用于安装到设备内部
• 轻量化设计，带玻璃纤维强化塑料外壳和叶轮
• 极性反接和转子锁定保护
• IP20 防护等级
• 工作寿命达 117500 小时及以上

这些 8400 N 系列直流轴流风扇采用 AWG 24 和 TR 64 单线，末端剥皮并镀锡。

• 金属和塑料护指器：库存号 826-1376、826-1379、250-870、101-8068、512-569 和 826-1373
• 过滤器风扇罩：库存号 221-336、507-911 和 200-7659

这些直流轴流风扇设计用于各种设备和系统中进行热或冷空气交换。这些应用包括：

• 音频/视频
• 餐饮
• 控制设备
• 数据存储
• 家用电器
• 电子产品
• 采暖通风
• 实验室
• 激光
• 照明
• 机器和工业
• 制药
• 电源优化
• 电源供应

UL；CSA；VDE
