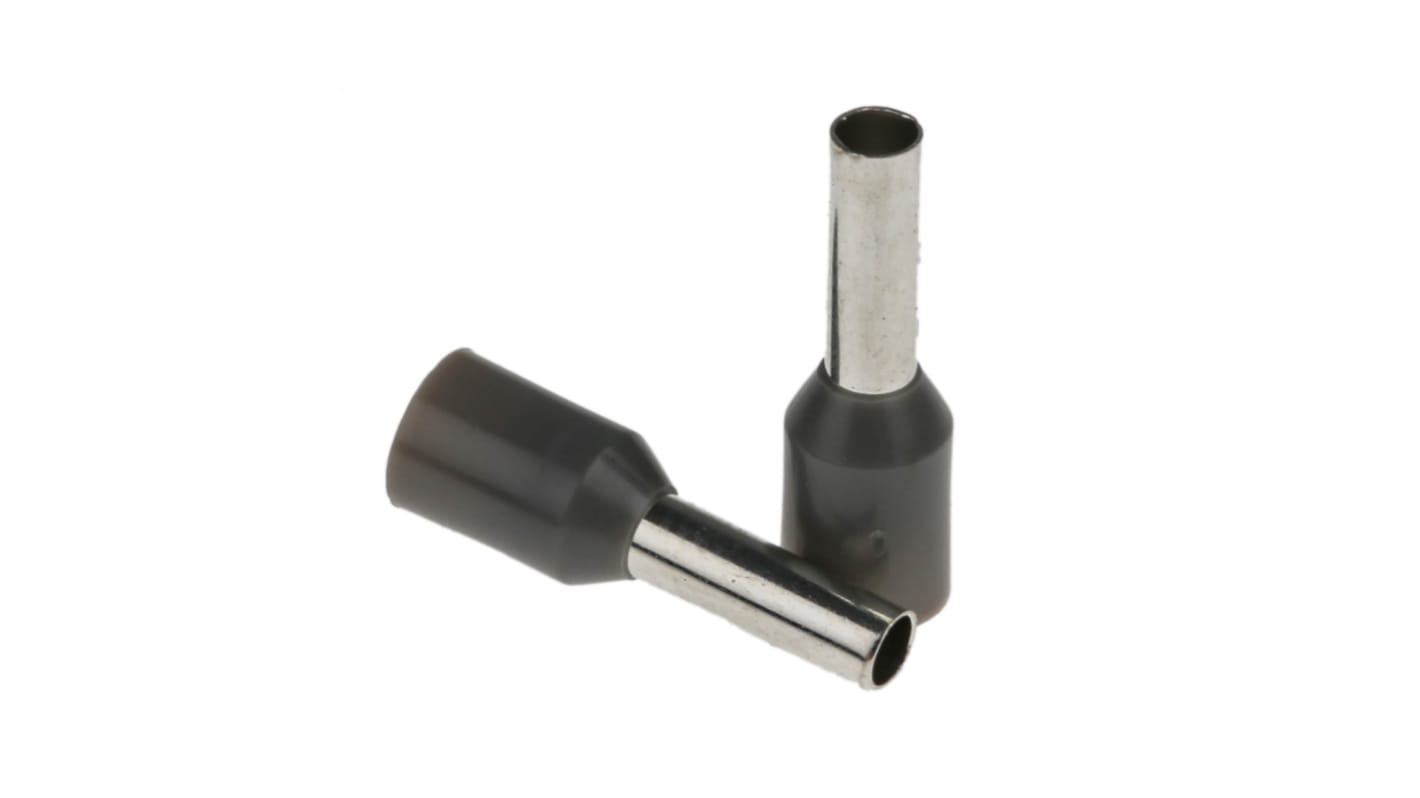

RS PRO 绝缘管型端子, 灰色, 2.5mm², Φ2.2mm x 8mm引脚, 总长15.4mm

RS PRO 提供一系列高品质的法式彩色编码管型端子（也称为线端端子），用于为多股电线提供干净的端接。这些可靠的电线套圈可确保您在将电线连接到接线板和固定端子时获得可靠的连接。

什么是管型端子？
管型端子是一种金属管或套圈，带有由尼龙制成的模制彩色编码绝缘套。套圈套在多股电线的末端，压接后插入螺钉或弹簧夹连接中。

管型端子用于何处？
当剥去多股电线的末端并将其直接放在螺钉端子下方时，电线的股线会在螺钉的压力下自然散开。一些股线会偏离。这会降低电气连接的质量，还可能导致电气短路。使用管型端子时，采用喇叭形设计的绝缘漏斗会捕获所有线束。然后，这些线束会在套管管内压接在一起。然后，将压接的套管插入端子以建立电气连接

• 出色的电气连接
• 减少短路
• 颜色编码环，方便识别套管尺寸
• 尼龙绝缘环，减少泄漏、爬电和气体侵入
• 镀锡铜管，导电性优异
• 压接端子可以反复插入和移除，而不会损坏电线末端

管型端子用于插入螺钉端子和接线板的多股电线。应用包括消费设备、断路器、电气控制面板和任何需要多股电线连接的设备。

问题与解答

如何压接管型端子
选择正确尺寸的管型端子并剥去电线末端的皮。将电线剪至与端子相同的长度，然后将电线绞合在一起。将管型端子（先套上绝缘套环）套在电线末端，直到电线股线与管端齐平。使用棘轮压接工具，将套圈的金属管插入适当的压接部分（由工具上标记的尺寸指示）。挤压工具手柄，直到棘轮松开。最好使用棘轮压接工具，因为手柄将保持锁定状态，直到完成整个压接循环，从而防止部分压接。压接后的电线末端现已准备好插入连接端子

合适的压接工具
对于电线尺寸范围为 0.5 至 6 mm² 的套管，请使用库存号为 683-1605 的压接工具
对于电线尺寸范围为 10 至 25 mm² 的套管，请使用库存号为 683-1614 的套管，请使用库存号为 464-482 的压接钳
对于电线尺寸范围为 35 或 50 mm² 的套管，请使用库存号为 683-1605 683-1617

为什么选择 RS PRO？
RS PRO是我们的自有品牌系列，为您提供各种高品质、超值的产品，让您有更多选择。RS PRO产品的每个部件都经过严格的行业标准测试，深受全球工程师信赖。只有达到我们高标准的产品才会获得RS PRO认证印章，请您放心使用。

所列长度为引脚长度
