74LVC4245A 是八路双电源转换收发器,在发送和接收方向都具有非反相 3 态总线兼容输出。它设计用于在 3 V 和 5 V 混合电源环境中连接 3 V 和 5 V 总线。该设备具有一个输出使能输入(引脚 OE),便于级联,并具有一个发送/接收输入(引脚 DIR),用于方向控制。引脚 OE 控制输出,以便总线有效隔离。在挂起模式下,当 VCC(A) 为零时,不存在从一个电源到另一个电源的电流。A 输出必须设置为 3 态,并且 A 总线上的电压必须小于 Vdiode(典型值为 0.7 V)。VCC(A) ≥ VCC(B),挂起模式下除外。
宽电源电压范围
低传播延迟
低功率挂起模式
自动方向感应
3 态输出选项
过电压容差选项
属性 | 数值 |
---|---|
逻辑系列 | 74LVC |
逻辑功能 | 电平转换收发器 |
每片芯片元件数目 | 18 |
每片芯片通道数目 | 8 |
极性 | 非反相 |
安装类型 | 贴片 |

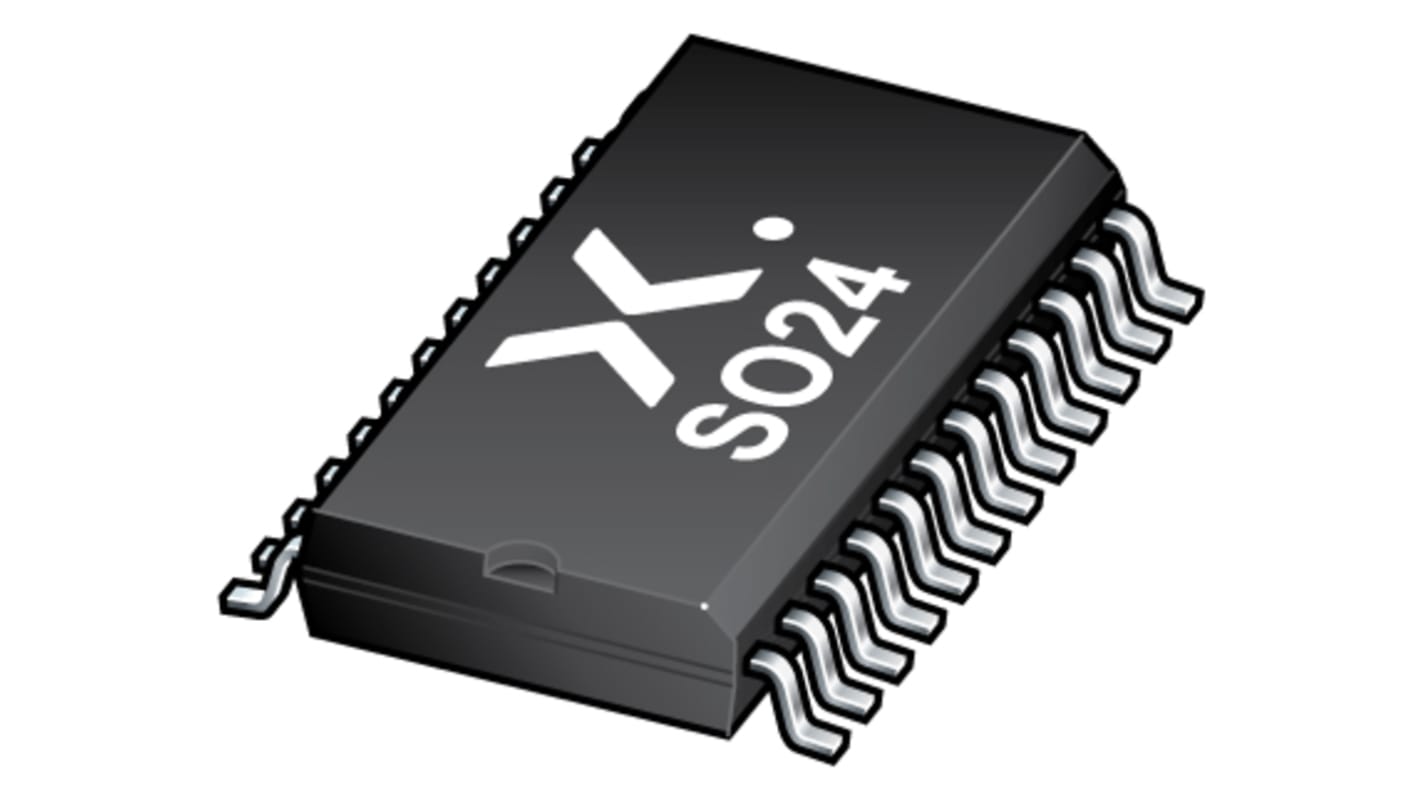

封装类型 | SO |
引脚数目 | 24 |
输入电平 | TTL |
输出电平 | 三态 |
最大高电平输出电流 | -24mA |
最大低电平输出电流 | 24mA |
最长传播延迟时间@最长CL | 11.5 ns @ 50 pF |
