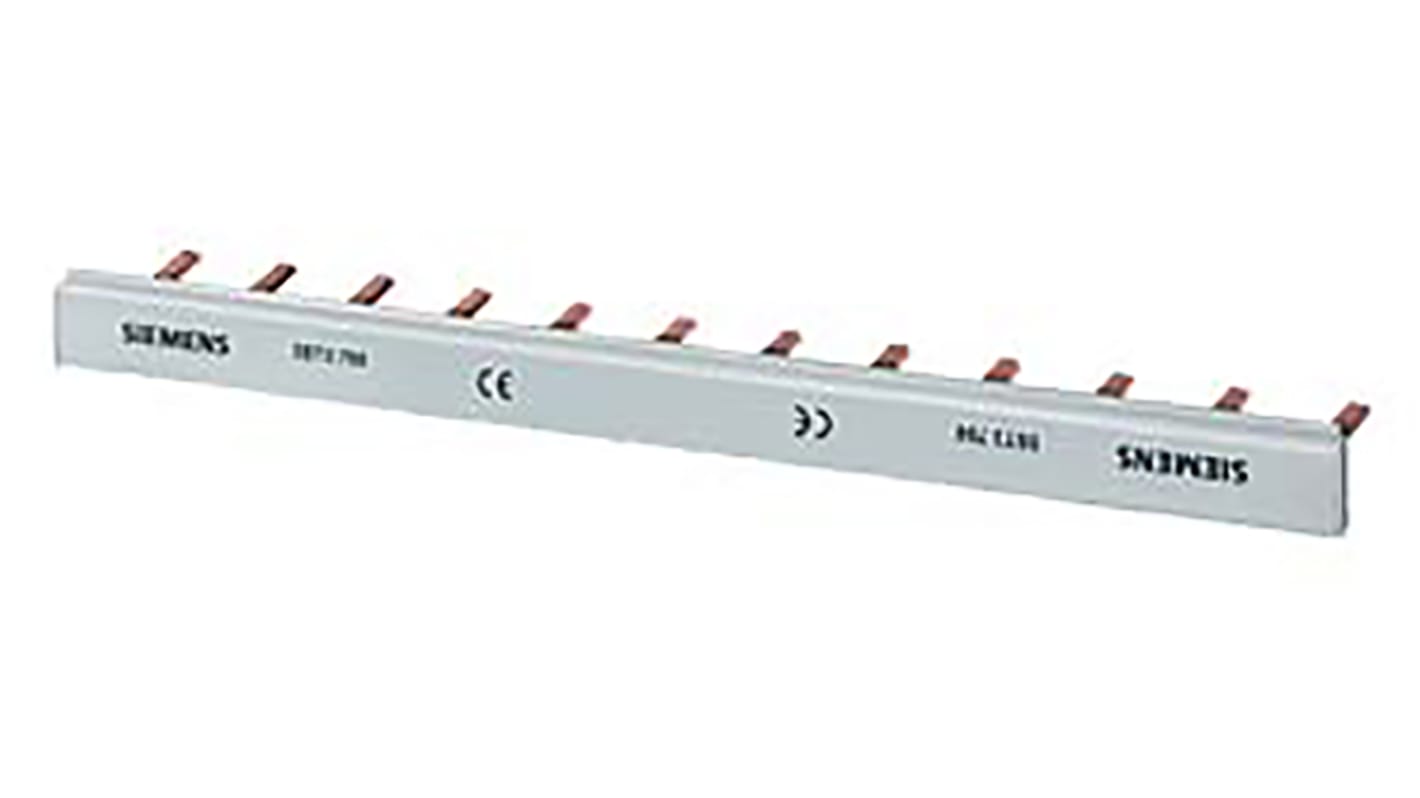

带引脚连接
定长剪切汇流排
用于 5SJ6 和 5SY 系列的单相或三相线路保护开关
对于 35mm² 以下的绞合连接,无需额外的连接端子
出色存取性,用于馈电电缆
10 mm² 时,进线单侧/中心负载为 50→90A;16 mm² 时,为 65→120A
引脚型连接
材料:铜 (10mm²);16mm² 完全绝缘
接线片间距:18mm
DIN 57606、DIN 57659
B 型特性提供 3-5 倍正常额定电流的瞬时短路响应水平,使其适用于中等浪涌电流的电路,例如白炽灯、加热负载和多数家用/小型建筑保护应用。C 型特性提供 5-10 倍正常额定电流的短路响应,使其适用于较高浪涌电流电路,例如工厂中的电动机控制和荧光灯安装(如果在这些地方使用较快的类型,可能会出现骚扰性跳闸)。
属性 | 数值 |
---|---|
范围 | SENTRON |
材料 | 铜 |
电气相位 | 1 |
额定电流 | 80A |
系列 | 5ST |
节距 | 18mm |
