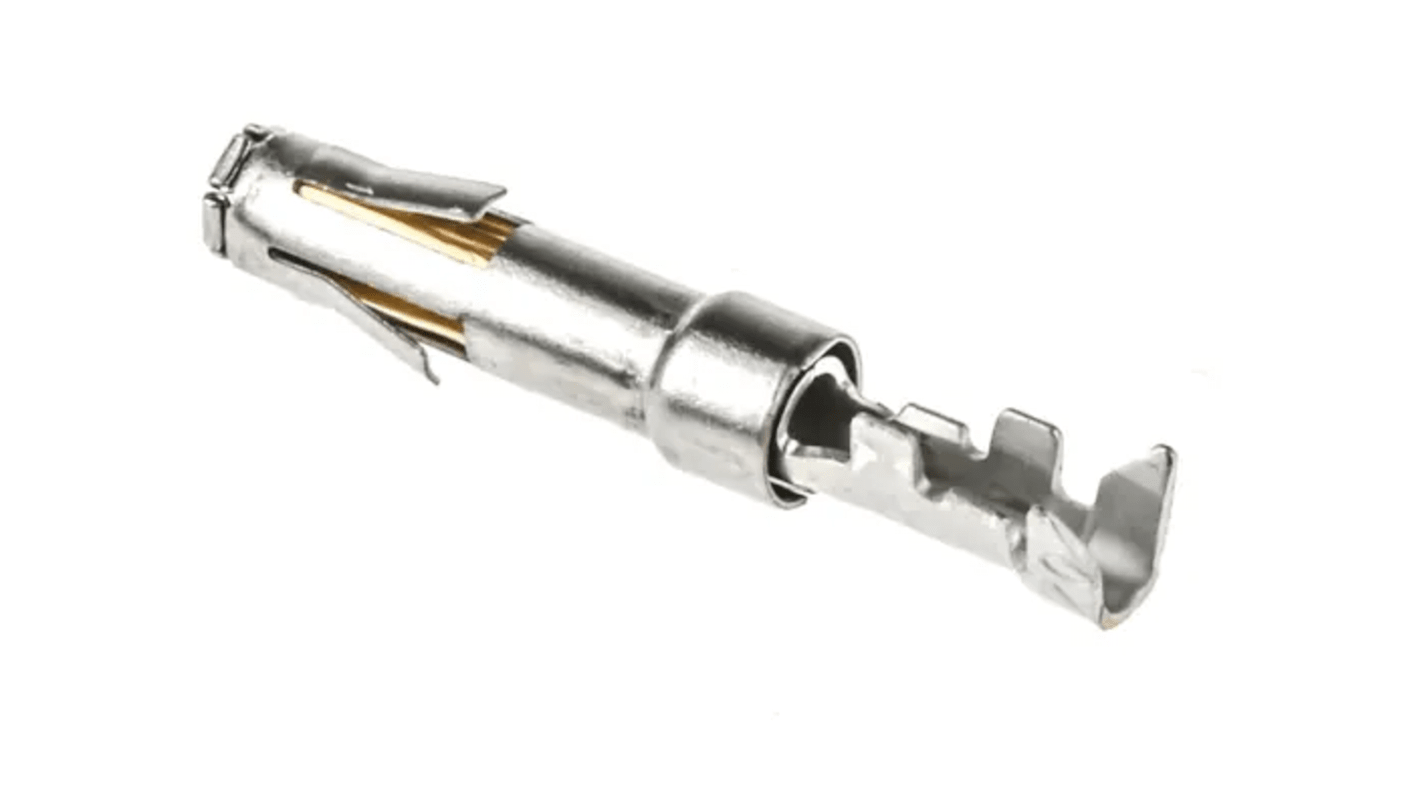

ITT Cannon 圆形连接器插针 TRIDENT系列, 母座, 压接接线, 22 → 20 AWG线规
- RS 库存编号 190-3412
- 制造商零件编号 T2P20FC1LZ / 192922-1470
- 制造商 ITT Cannon
压接两件式触点
使用钳子或棘轮式工具压接触点。
额定电流（隔离单触点） 13A
初始触点电阻 5mΩ m 欧
触点区域局部镀金
压接区域镀锡
高达 200 次接合
ITT Cannon 插座触点
该 ITT Cannon T2P 系列母插座触点的导线尺寸范围为 20AWG 至 22AWG 。这种触点由黄铜制成，并有镀金。它可与 Trident T2P 触点系统一起使用。
QM 系列触点和工具
所引用的额定电流是针对一对隔离的单触点。当连接器中一对以上的触头带有可观的电流时，必须降低每个触头的最大允许电流，以考虑到累积的加热效应。这个多路降额系数是根据多芯电缆的类似系数建立的。
特点和优势
额定电流为 13A
初始触点电阻 5mohm
触点区域局部镀金
高达 200 次接合
电缆安装
压接端接
工作温度范围 -55°C 至 125°C
QM 系列触点和工具
所述电流额定值适用于隔离状态下的单触点对；当连接器中的多对触点承载可估计的电流，则必须降低每触点的最大可能电流，以便考虑累积加热效应。 此多路降额因素通过多芯电缆建立的类似因素确立。
| 属性 | 数值 |
|---|---|
| 性别 | 母座 |
| 线规格 | 22 → 20 AWG |
| 端接方法 | 压接 |
| 系列 | TRIDENT |
| 使用于 | Trident T2P 系列圆形连接器 |
| 额定电流 | 13A |
| 触点类型 | 信号 |
| 长度 | 18.42mm |
| 触点电镀 | 金 |
| 触点材料 | 黄铜 |
| 最大接触电阻 | 5mΩ |
| 最低工作温度 | -55°C |
| 安装类型 | 电缆 |
| 最高工作温度 | +125°C |
