Microchip WiFi评估套件, 2.4GHz, RN171XV芯片

RN-XV-RD2 是一种双继电器输入/输出参考设计，可演示 Wi-Fi 模块的 RN171XV 系列。 这种方便的参考设计包括从板直接连接到 PC 的 USB 电缆，用于通过 UART 编程模块。 板上有 2 个继电器，可切换高达 240V 并由多个用于重置、自组/WPS 模式和 AP 模式的按钮。 还包括状态 LED 和跨接器，用于快速、轻松地评估 RN171XV 系列模块。

参考设计，用于评估 RN171XV 802.11 b/g Wi-Fi 模块
套件包含标准 USB 电缆，可从板直接连接到计算机上，用于通过 UART 编程模块
包含两个 10 安培继电器，可切换至高达 240V
内置温度传感器
外部温度探头连接器
三 (3) 个状态 LED，模拟 RN171XV 模块上的 LED
四 (4) 个按钮开关和跨接器，用于简化开发
十 (10) GPIO 引脚通过 3.3V 管座连接
电压调节器
支持多个 RN171XV 天线选件：电线、SMA 连接器、U.FL 连接器

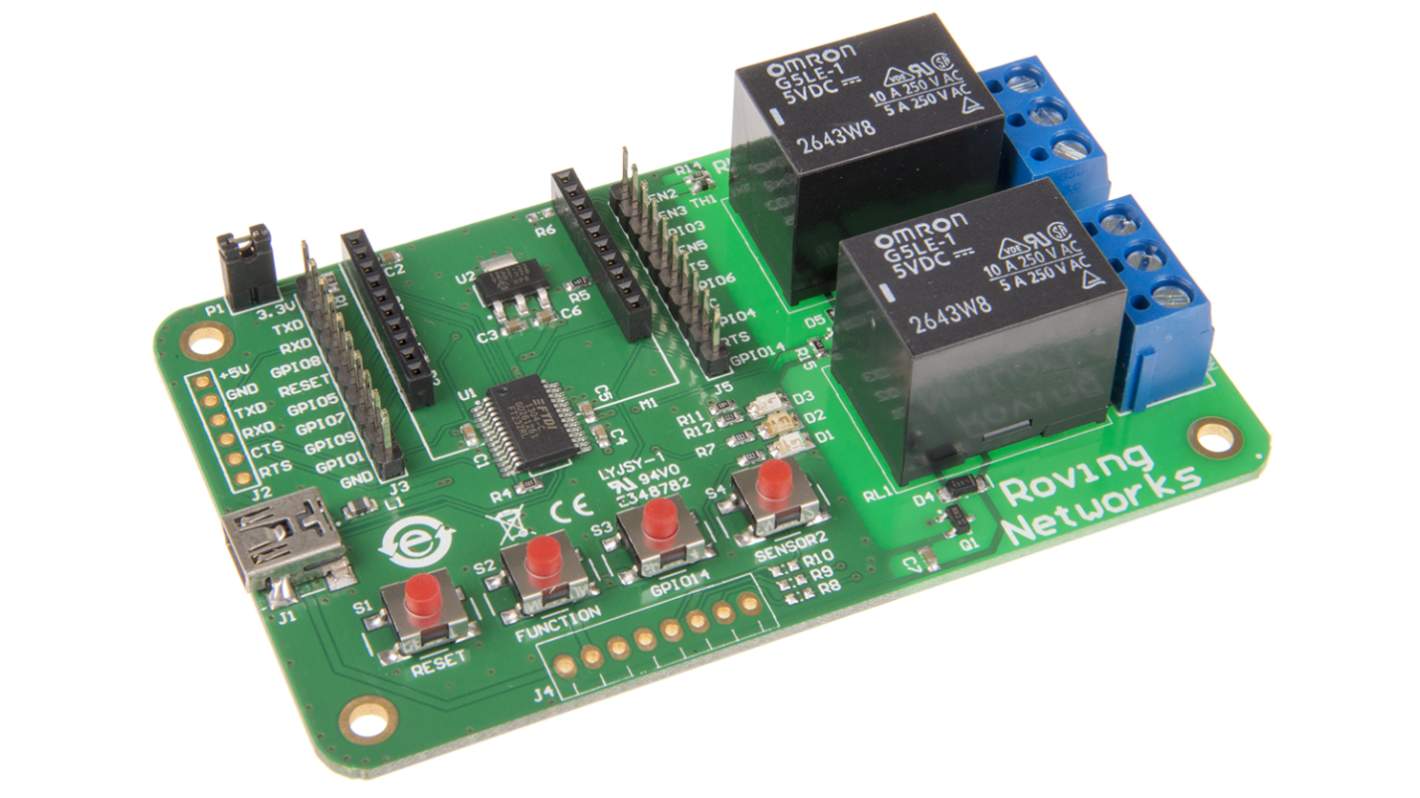

RN-XV-RD2 参考设计板
USB 电缆
