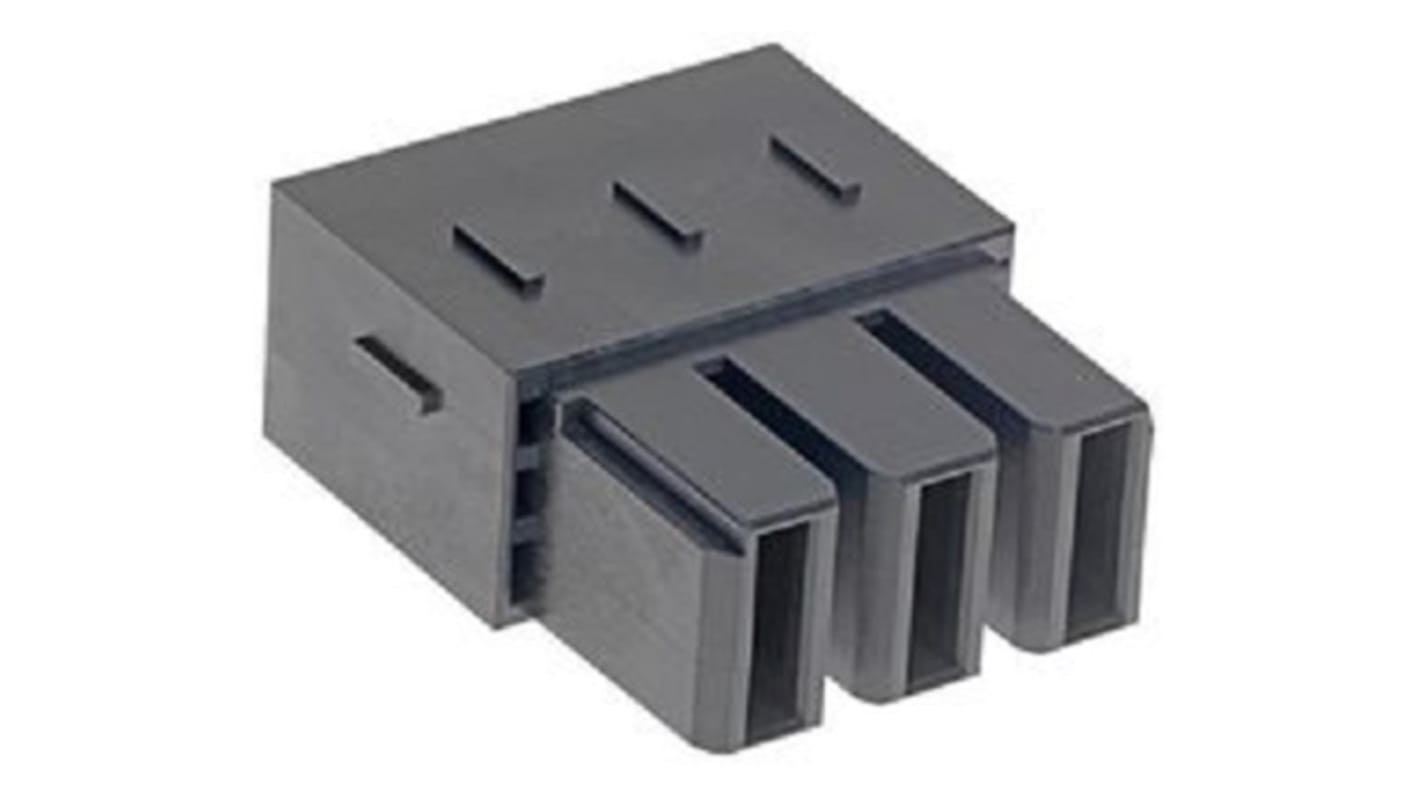

Molex EXTreme Guardian Power Connector System 系列大功率插座外壳。插座外壳可接受大规格导线(高达 6 AWG),为线对板应用提供高电流承载解决方案。插座可以强制联锁,确保插座和插头配接时牢牢固定。发出咔哒声,即表明连接器正确连接。当与部件号为 123-7194 的独立镀金接线端子一起使用时,它们可以为高电流解决方案提供单位英寸 182.0A 的电流。EXTreme Guardian 插座用来与 EXTreme Guardian Power 垂直插头 PCB 针座(参见典型部件号 123-7197)配合使用。
正向锁定
接受大电线尺寸(高达 6 AWG)
接线端子位置保证 (TPA)
完全绝缘插座接线端子
开关
服务器
路由器
集线器
UPS(不间断电源)
太阳能
电动汽车医疗
属性 | 数值 |
---|---|
极格式 | 4P |
插头/插座 | 插座 |
性别 | 母座 |
安装类型 | 电缆 |
额定电流 | 80A |
端接方法 | 压接 |
触点材料 | 铜合金 |
外壳材料 | 聚碳酸酯 (PBT) |
触点电镀 | 锡镀镍 |
最低工作温度 | -40°C |
最高工作温度 | +105°C |
