ABB 0.304 W自动复位电子过载继电器, 690 V ac电源, 触点18.9 A, 1 常开 + 1 常闭, 3P, E16系列
- RS 库存编号:
- 764-9069
- 制造商零件编号:
- 1SAX111001R1105
- 制造商:
- ABB

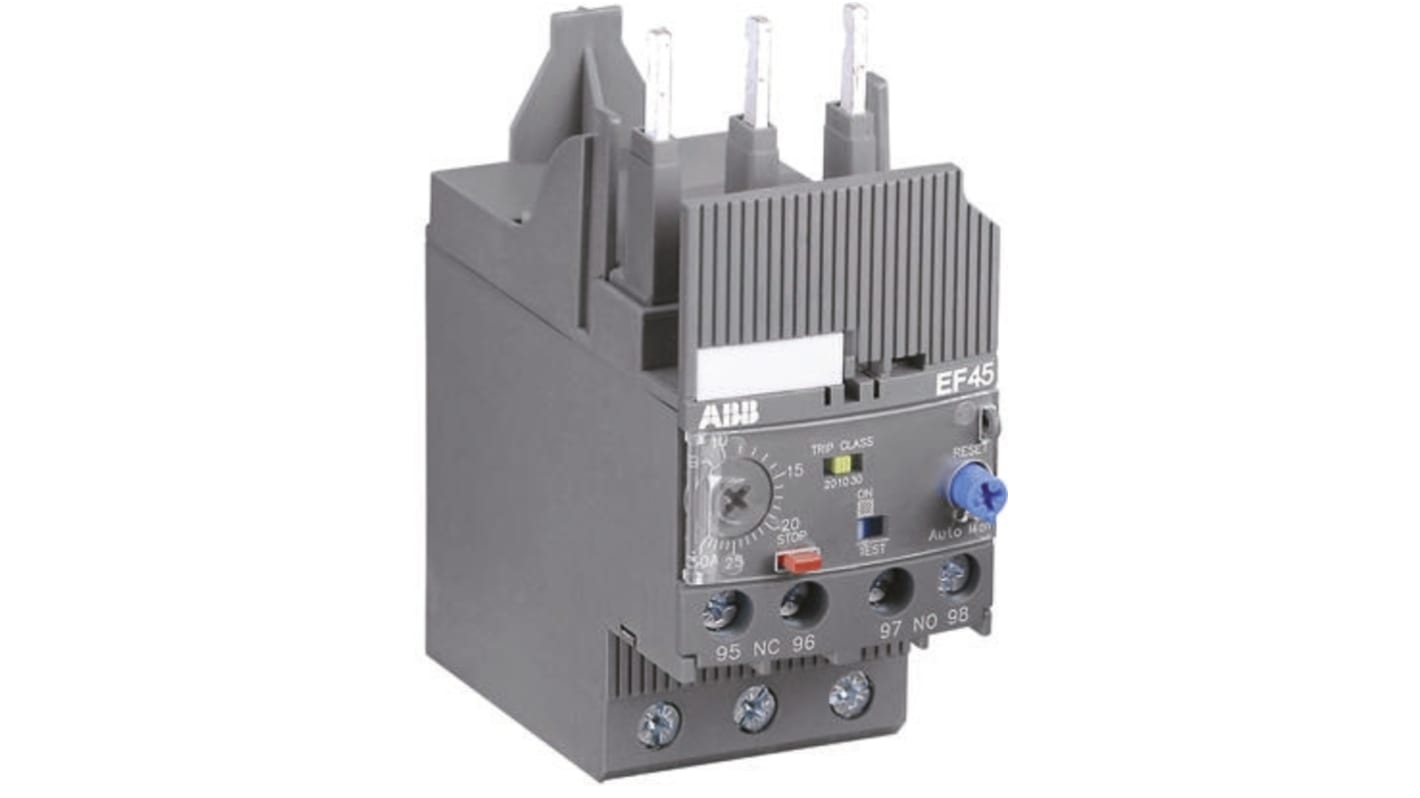

此图片代表整个产品系列，仅供参考。
暂时无法供应
抱歉，我们不知道何时会有货
替代产品
该产品我们目前不提供。 这是我们推荐的替代产品。
个
RMB760.01
(不含税)
RMB858.81
(含税)
- RS 库存编号:
- 764-9069
- 制造商零件编号:
- 1SAX111001R1105
- 制造商:
- ABB
产品技术参数
产品概述和技术数据表
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | ABB | |
| FLC 电动机额定值 | 5.7 → 18.9 A | |
| 触点额定电流 | 18.9 A | |
| 范围 | AF Range | |
| 极配置 | 3P | |
| 系列 | E16 | |
| 额定功率 | 0.304 W | |
| 正常状态配置 | 1 常开 + 1 常闭 | |
| 复位方法 | 自动, 手动 | |
| 接端类型 | 螺丝 | |
| 辅助触点数目 | 2 | |
| 宽度 | 44.4mm | |
| 深度 | 57mm | |
| 长度 | 57mm | |
| 最低工作温度 | -25°C | |
| 最高工作温度 | +70°C | |
| 工作温度范围 | -25 → +70 °C | |
| 触点额定电压 | 600 伏交流、伏直流 | |
| 电源电压 | 690 V ac | |
| 控制电压 | 600 V ac/dc | |
| 选择全部 | ||
|---|---|---|
品牌 ABB | ||
FLC 电动机额定值 5.7 → 18.9 A | ||
触点额定电流 18.9 A | ||
范围 AF Range | ||
极配置 3P | ||
系列 E16 | ||
额定功率 0.304 W | ||
正常状态配置 1 常开 + 1 常闭 | ||
复位方法 自动, 手动 | ||
接端类型 螺丝 | ||
辅助触点数目 2 | ||
宽度 44.4mm | ||
深度 57mm | ||
长度 57mm | ||
最低工作温度 -25°C | ||
最高工作温度 +70°C | ||
工作温度范围 -25 → +70 °C | ||
触点额定电压 600 伏交流、伏直流 | ||
电源电压 690 V ac | ||
控制电压 600 V ac/dc | ||
- COO (Country of Origin):
- CN
ABB E16 系列电子过载继电器，5.7 至 18.9 A FLC 电机额定值，18.9 A 触点额定电流 - 1SAX111001R1105
这款电子过载继电器设计用于有效保护电机，防止过载和相位故障。E16 型号的尺寸为宽 44.4 毫米、深 57 毫米、高 57 毫米，确保与标准电机应用兼容。作为自供电设备，它无需外接电源，使用和安装更加方便。
特点和优点
• 5.7 至 18.9 A 的 FLC 电机额定电流范围宽，可灵活适用于各种电机
• 工作温度范围广，可确保在各种环境下的可靠性
• 自动或手动复位选项增强了用户的便利性和控制性
• 两个辅助触点提供额外的功能
• 旅程等级选择提高了定制保护的效率
• 螺钉端子设计简化了接线连接和维护工作
• 工作温度范围广，可确保在各种环境下的可靠性
• 自动或手动复位选项增强了用户的便利性和控制性
• 两个辅助触点提供额外的功能
• 旅程等级选择提高了定制保护的效率
• 螺钉端子设计简化了接线连接和维护工作
应用
• 标准电机保护的理想选择
• 与接触器直接连接使用
• 适用于工业自动化和机械保护
• 适用于需要温度补偿的环境
• 专为各行各业的控制电路而设计
• 与接触器直接连接使用
• 适用于工业自动化和机械保护
• 适用于需要温度补偿的环境
• 专为各行各业的控制电路而设计
该继电器如何确保在过载情况下有效保护电机？
继电器采用无跳闸机制，可在过载或相位故障时切断电源，防止对电机造成潜在损坏。这种快速反应可确保安全运行，有效保护机器。
螺钉接线端子的设计有助于实现哪些连接？
螺钉端子的设置使柔性电缆和刚性电缆的接线都很方便。它可容纳各种规格的导线，确保电气连接安全可靠，安装简便易行。
这种继电器能否用于高温环境？
是的，该设备的额定工作温度为 -25 至 +70 °C，可用于高温工业环境而不会影响功能。强大的热特性确保了可靠的性能。
维护时应考虑哪些因素？
建议定期检查线路连接和功能测试，以保持最佳性能。继电器的内置跳闸指示功能可帮助用户有效地判断运行状态。
继电器如何满足不同的操作要求？
该继电器具有跳闸等级选择和温度补偿等功能，可满足各种操作需求，是自动化和电气领域不同应用的多功能继电器。
