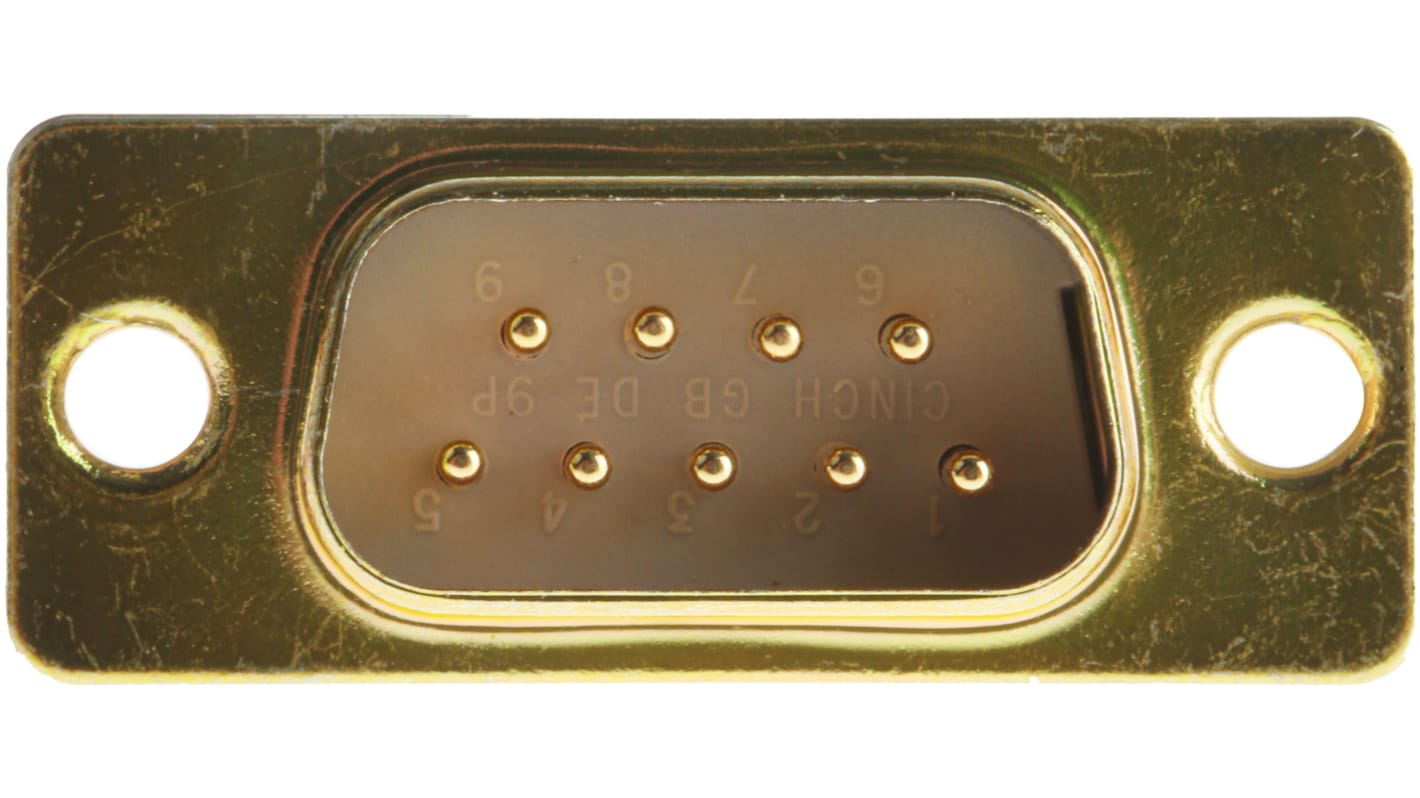

RS PRO DB9针标准D-Sub公插, 直向, 面板安装, 焊接端接, 750.0V, 5.0A

RS PRO 的高性能 D-Subminiature 连接器具有坚固的镀锌钢外壳和焊杯端子，可轻松连接电线。这些 D-sub 连接器具有 RS232 标准接口，符合 BS9523 F0010 和 F0018 标准。此超小型连接器的引脚经过高质量加工，两侧带有预钻直径为 3.05mm的孔的法兰，便于面板安装。这些 D-Sub 连接器非常适合用于各种工业和商业应用中的 I/O（输入/输出）互连。

D-Sub 连接器是一种流行的 I/O 连接器，常用于计算机和数据通信行业，为计算机和显示器等两台设备提供电源和点对点通信。D-Sub 包含两排或多排平行的引脚或插座，周围环绕着 D 形金属外壳，可提供机械支撑并确保配接时使用正确的方向。这些 D-Sub 可用作带母触点的母 D-Sub 插座（或 D-Sub 插座）或带公引脚触点的公 D-Sub 插头。插座式母连接器可与插头式公连接器配接。请注意，带塑料外壳的 D-Sub 不能与带金属外壳的 D-Sub 配接。

• 高性能设计
• 性能等级 3
• RS232 标准接口
• 坚固的镀锌钢外壳
• 机加工触点
• UL 94V-0 绝缘体
• 法兰包含 3.05mm安装孔，用于通过螺钉安装到面板
• 焊杯，用于简单的电线端接

这款 D-Sub 连接器设计坚固，可用于工业、商业和医疗等众多行业的通信和网络端口。应用包括以下内容：

• 计算机、显示器和扫描仪
• 网络和通信设备
• 数据处理设备
• 工业设备
• 测试和测量仪器
• 远程传感器和数据记录器
• 便携式发电设备

这些 D-Sub 专为面板安装而设计。面板上有一个孔，孔的大小由插头或插座的面板开孔尺寸决定。连接器两侧的两个法兰包含 3.05mm安装孔。面板上钻孔以与这些孔对齐。然后将连接器插入面板开孔中，并通过将螺钉穿过连接器和面板上的孔将其固定到位。

这些 d-sub 具有焊杯，焊杯是空心的杯状腔体，电线插入其中并通过焊接固定。首先，确保在操作连接器时将其牢固固定。剥去每根电线的末端，使用焊杯的深度来判断需要去除多少绝缘层。用烙铁给裸露的电线镀锡，并用焊料部分填充焊杯。将烙铁放在焊杯的边缘，使焊料熔化。将镀锡电线的末端插入焊杯中并固定住，直到焊料凝固。如果电线规格足够大，可以支撑在焊杯中，则将其放入焊杯中并送入焊料，同时将烙铁放在焊杯背面。

Conforms to BS9523 F0010 and F0018
Meets dimensional requirements of MIL-C-24308, BS9523 F0018 and DIN 41652

MIL-C-24308
