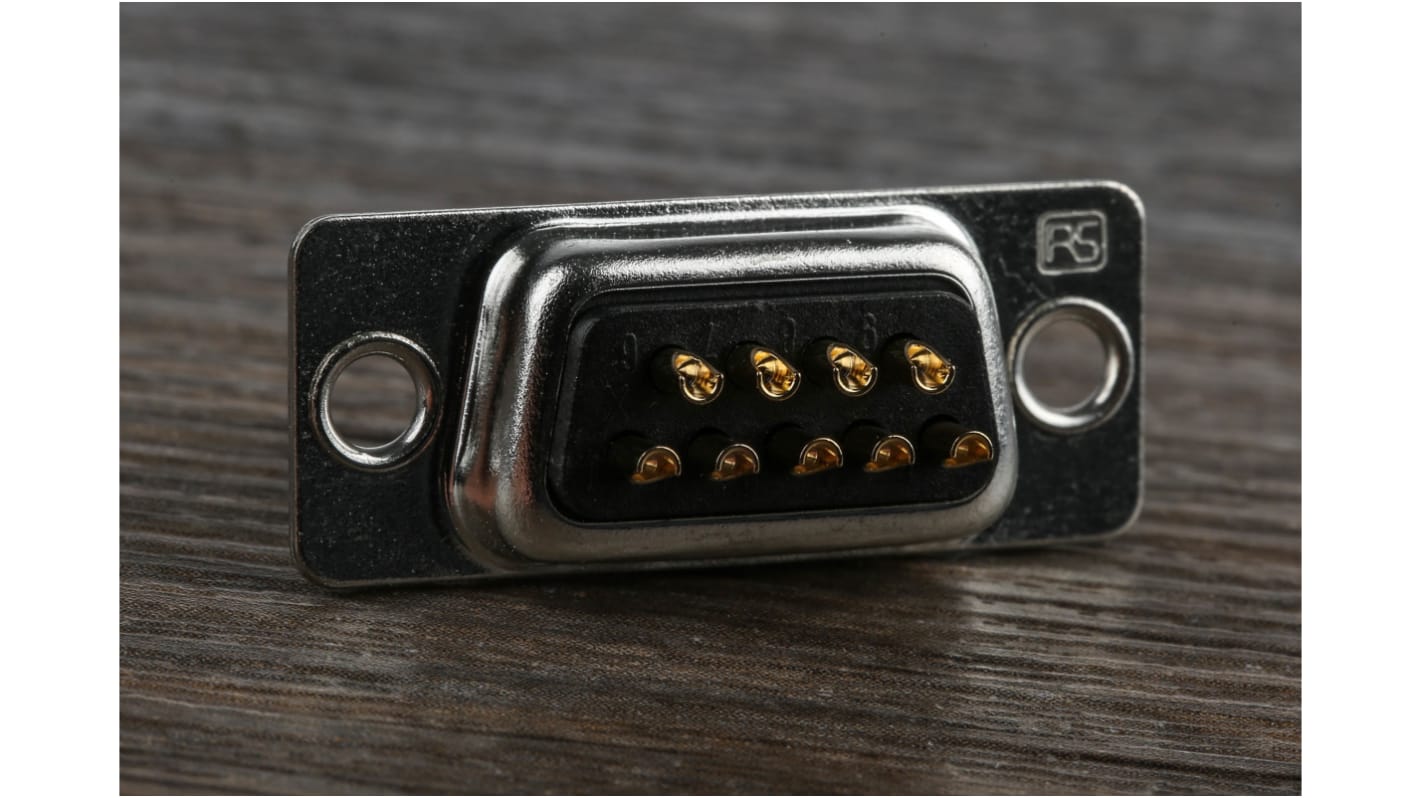

RS PRO DB9针标准D-Sub公插, 直向, 面板安装, 焊接端接, 500V, 5A

RS PRO 的耐用 D-Subminiature 连接器具有坚固的钢外壳、可靠的机械加工触点和焊杯端子，可轻松连接电线。这些 D-Sub 连接器非常适合在广泛的工业和商业应用中进行 I/O（输入/输出）互连。

D-Sub 连接器是一种常用的 I/O（输入/输出）连接器，常用于计算机和数据通信行业，为计算机和显示器等两台设备提供电源和点对点通信。D-Sub 包含两排或多排平行的引脚或插座，周围环绕着 D 形金属外壳，可提供机械支撑并确保配接时使用正确的方向。这些 D-Sub 可用作带母触点的母 D-Sub 插座（或 D-Sub 插座）或带公引脚触点的公 D-Sub 插头。插座式母连接器可与插头式公连接器配接。请注意，带塑料外壳的 D-Sub 不能与带金属外壳的 D-Sub 配接。

• 坚固的设计
• 耐用的镀锡钢外壳
• 外壳上的凹坑（仅限插头）可提高导电性
• 可靠的镀金机加工触点
• 带安装孔的法兰，可用于将螺钉安装到面板上
• 焊杯端子，方便电线连接

这款 D-Sub 连接器设计坚固、可靠性高，可用于各种工业和商业应用中的通信和网络端口。应用包括以下内容：

• 计算机、显示器和扫描仪
• 网络和通信设备
• 数据处理设备
• 工业设备
• 测试和测量仪器
• 远程传感器和数据记录器
• 便携式发电设备

这些 d-sub 具有焊杯，焊杯是空心的杯状腔体，电线插入其中并通过焊接固定。首先，确保在操作连接器时将其牢固固定。剥去每根电线的末端，使用焊杯的深度来判断需要去除多少绝缘层。用烙铁给裸露的电线镀锡，并用焊料部分填充焊杯。将烙铁放在焊杯的边缘，使焊料熔化。将镀锡电线的末端插入焊杯并固定住，直到焊料凝固。如果电线规格足够大，可以支撑在焊杯中，则将其放入焊杯中并送入焊料，同时将烙铁放在焊杯背面。

这些 D-Sub 被设计为面板安装。面板上有一个孔，该孔由插头或插座的面板开孔尺寸决定。连接器两侧的两个安装法兰包含安装孔。在面板上钻孔以与这些安装孔对齐。然后将连接器插入面板开孔中，并通过将螺钉穿过连接器和面板上的孔将其固定到位。
