Digilent 开发套件配件, 用于JTAG - hs3 、 Xilinx 工具

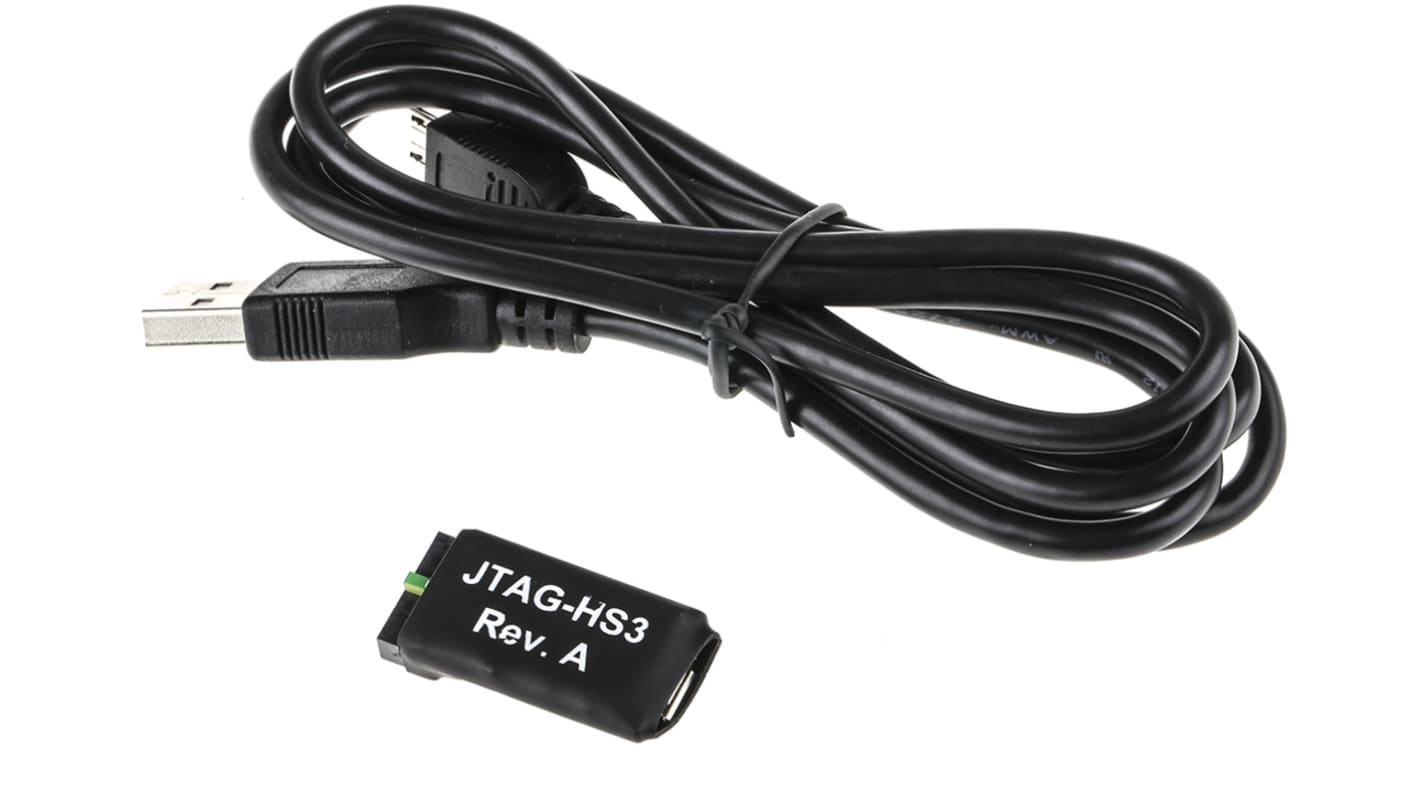

JTAG-HS3 编程电缆允许从主机 PC 进行 Xilinx FPGA 和 SoC 设备的高速编程/调试。

• 单独基准电压驱动 JTAG 信号电压
•基准电压可以为介于+1.8 V 和+5 V 之间的任意电压
• USB 2.0 HS 端口驱动 JTAG 总线，速率高达 30Mbit/s
• 与 Xilinx ISE 14.1 和更新版本兼容
• 与 Xilinx Vivado 2013.3 和更新版本兼容
• PC 连接器： MicroUSB
• JTAG 连接器：2 x 7 引脚 2mm
• 引脚 14 上的开漏缓冲器允许处理器重置 Xilinx Zynq 平台

• Xilinx FPGA

• Xilinx 9500/9500XL CPLD

Digilent Xilinx FPGA 板并不需要此电缆，因为它具有此内置功能。

USB 电缆

FPGA 是一种半导体器件，由通过可编程互连连接的可配置逻辑块 （CLB） 矩阵组成。用户通过对SRAM进行编程来确定这些互连。负载均衡可以是简单的（AND、OR门等）或复杂的（RAM块）。FPGA 允许在器件焊接到 PCB 后对设计进行更改。
