差分放大器是运算放大器,配置用于放大差分输入信号,但可抑制或拒绝共模信号;它们包含片上电阻器,用于定义差分增益。
Texas Instruments INA159 是高转换速率, G = 1/5 差分放大器,包含精密运算放大器,带 Precision Resistor 网络。1/5 增益使 INA159 可将 ±10V 信号耦合到单电源模数转换器 (ADC) ,尤其是在单 +5V 电源上工作的转换器。片上电阻器经过激光微调,可实现精确增益和高共模抑制。电阻器的出色的电阻温度系数 (TCR) 跟踪可在整个温度范围内保持增益精确度和共模抑制。输入共模电压范围超出正极和负极电源轨。它可通过 +1.8V 至 +5.5V 单电源或分离式电源工作。INA159 参考输入使用两个电阻器,易于中电或参考偏置。
增益为 0.2 ,可将 ±10V 信号连接到单电源 ADC
增益精确度: ±0.024% (最大值)
宽带宽: 1.5Mhz
高 μs 速率: 15V/ μ s
低偏置电压: ±100μV μ V
低偏置漂移: ±1.5μV μ V/°C
低至 1.8V 的单电源操作
应用
工业过程控制
仪器仪表
差分至单端转换
音频线路接收器
仪器放大器是复合差分放大器块,通常包含经典的三个操作放大器配置。 它们提供高输出阻抗、极高的共模抑制,且可通过内部或外部电阻器准确设置差分增益。 差分放大器提供低直流偏移且偏移耦合了高开路增益和低噪音,通常用于高精确测试和测量应用,及电气嘈杂环境。
属性 | 数值 |
---|---|
电源类型 | 单 |
典型单电源电压 | 3 V、5 V |
最大输入偏置电压 | 0.5mV |
最大输入电阻值 | 0.24MΩ |
最大电压增益 | 13.98dB |
最小CMRR | 80dB |
每片芯片通道数目 | 1 |

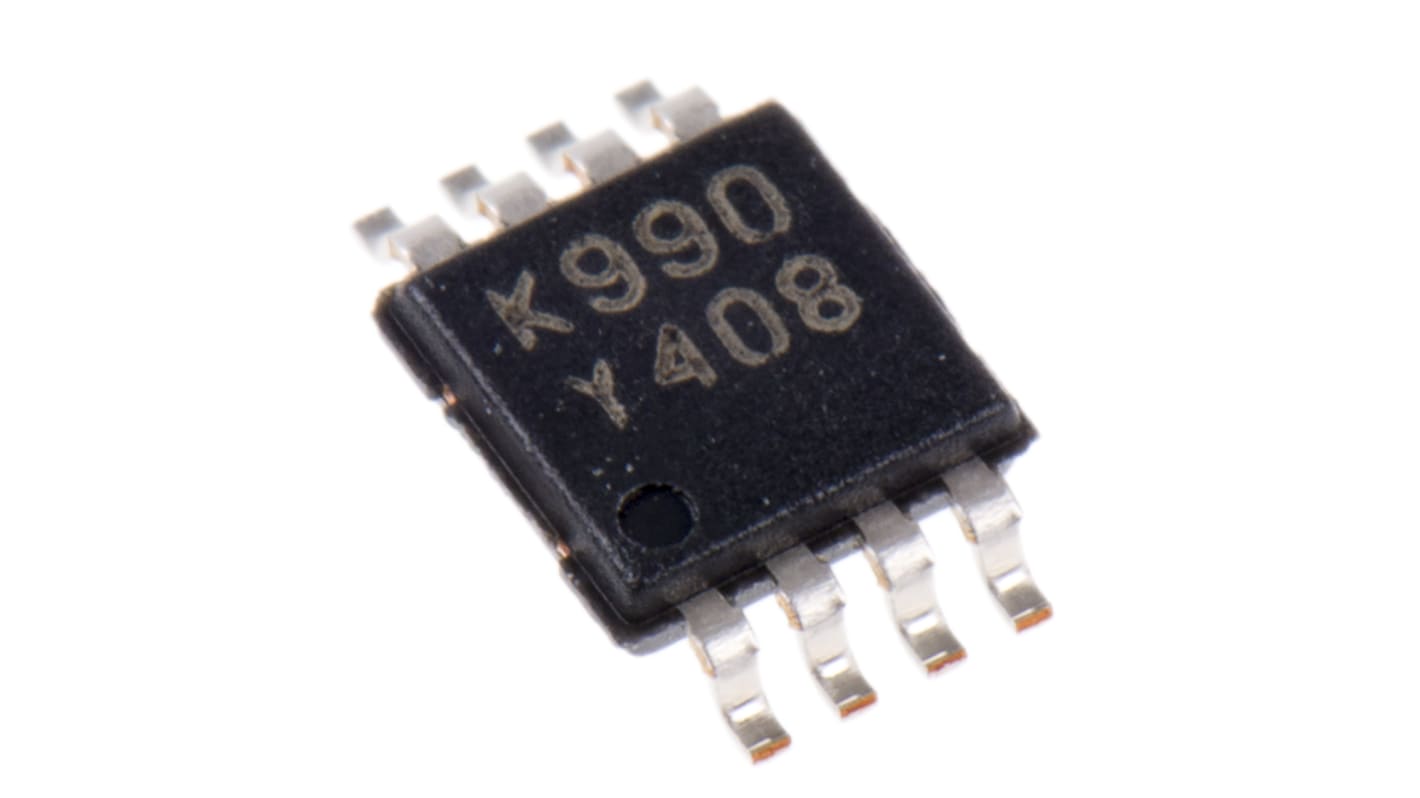

安装类型 | 贴片 |
封装类型 | MSOP |
引脚数目 | 8 |
轨对轨 | 轨至轨输入 |
