74LVC138A 是 3 到 8 线路解码器/解复用器。它接受三个二进制加权地址输入(A0、A1 和 A2),并且在启用时可提供选择后为低电平的八个互斥输出(Y0 至 Y7)。有三个使能输入:两个有源低电平(E1 和 E2)输入和一个有源高电平 (E3) 输入。每个输出都将为高电平,除非 E1 和 E2 为低电平且 E3 为高电平。这一多使能功能允许仅使用四个 74LVC138A 设备和一个变频器,即可将设备轻松并行扩展为 32 选 1(5 到 32 线路)解码器。
多个输入使能,易于进行扩展或独立控制
集成输入闩锁,用于存储解码器线路的地址
特别适用于存储器芯片选择解码
异步和同步加载选项
过电压容差输入选项
反相和非反相输出选项
3 级输出
高频
属性 | 数值 |
---|---|
安装类型 | 贴片 |

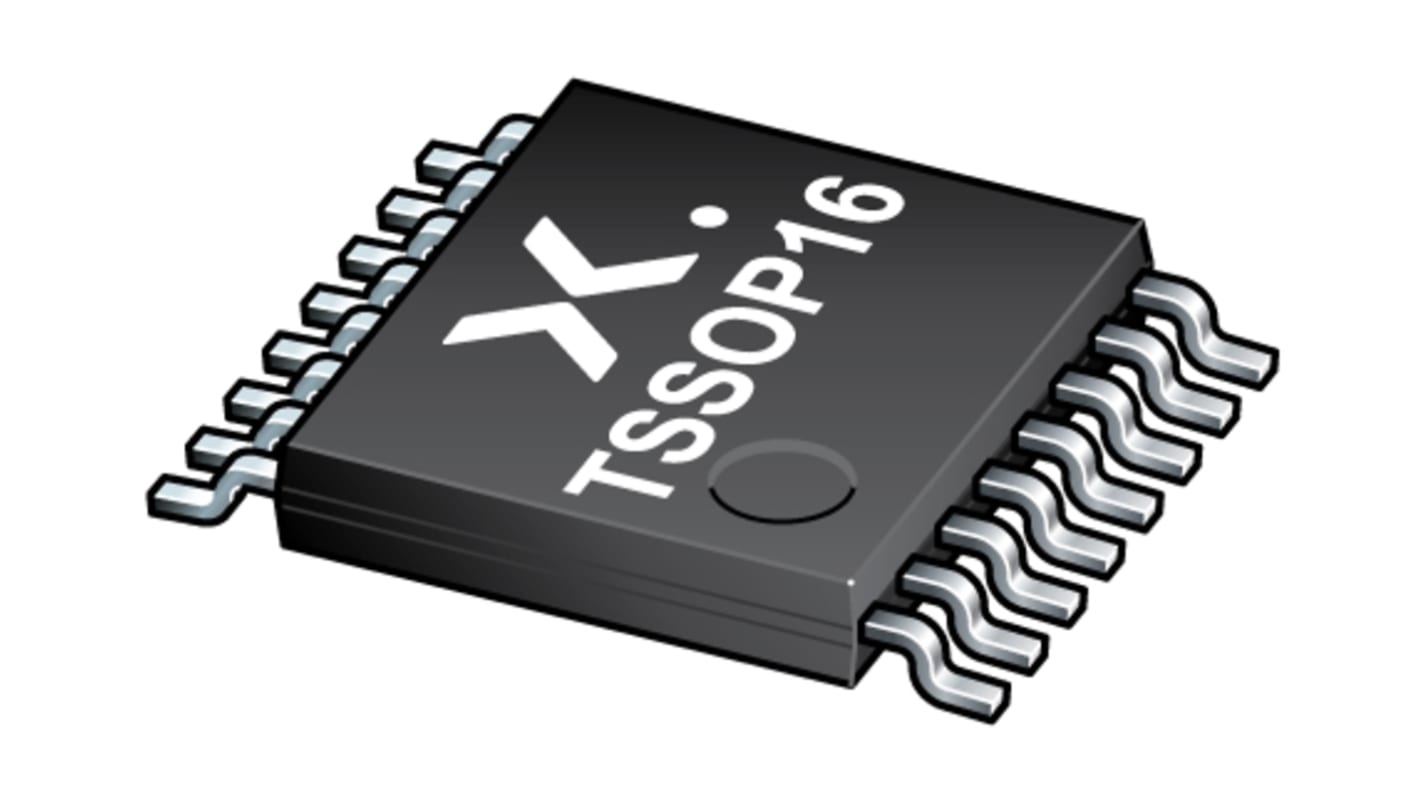

封装类型 | TSSOP |
引脚数目 | 16 |
尺寸 | 5.1 x 4.5 x 0.95mm |
最大工作电源电压 | 3.6 V |
最高工作温度 | +125 °C |
