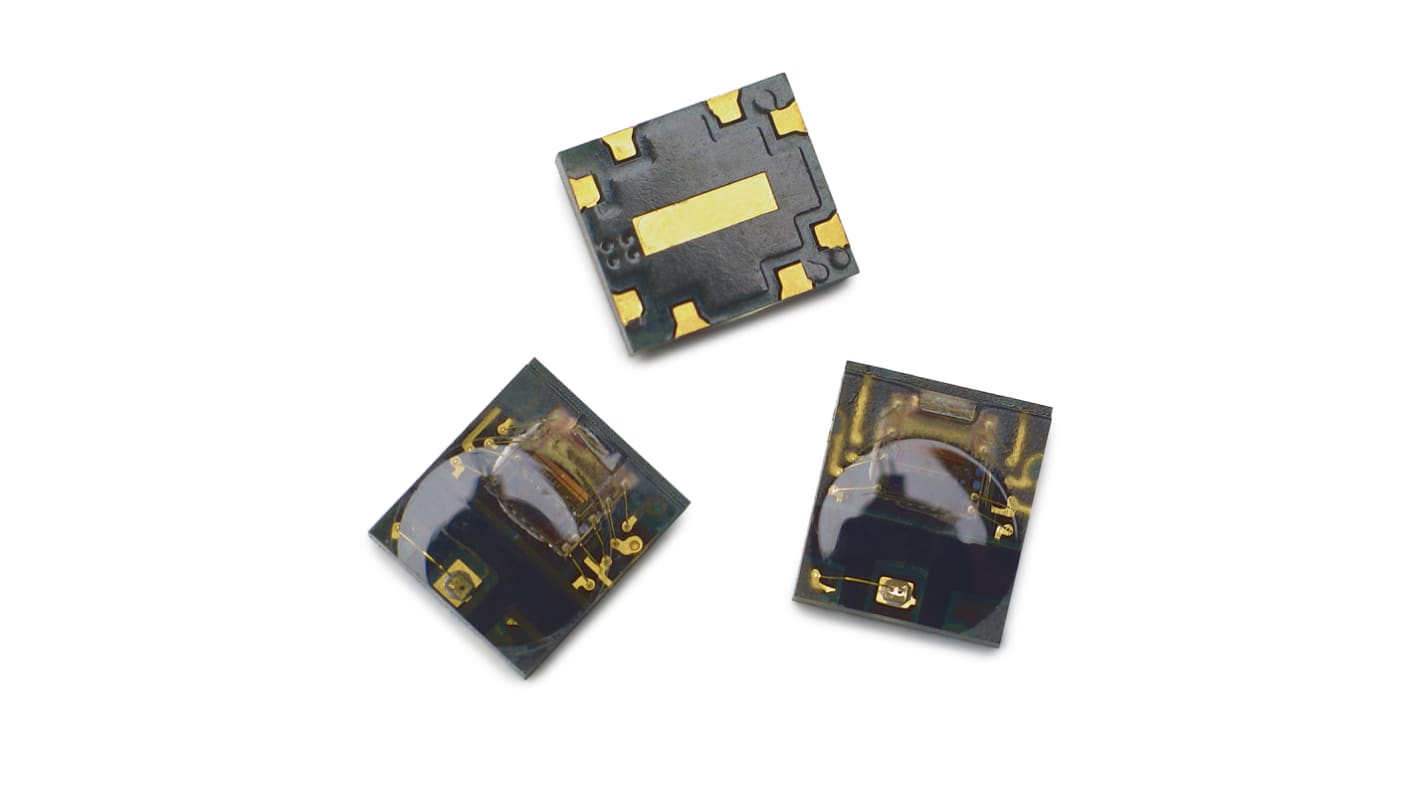

Broadcom AVDR-850x 系列编码器提供双通道正交数字输出和第三通道索引数字输出。由于与 TTL 兼容, AVDR-850X 3 通道光学编码器的输出可直接连接到大多数信号处理电路。因此,编码器提供极佳的设计灵活性,可轻松集成到现有系统中。
世界上最小的 3 通道反射技术编码器。
表面安装无引线封装 3.95 mm (长) x 3.4 mm (宽) x 0.9562 mm (高)
3 个通道
两通道正交数字输出,用于方向感应和第三通道索引数字输出。
内置内插器,可通过外部引脚选择 1 x , 2 x 和 4 x 因数
与 TTL 兼容
单 5V 供电
-20° C 至 85° C 绝对工作温度
编码分辨率: 294 至 304 (线 / 英寸)
Index Gating , Gated 360º e
属性 | 数值 |
---|---|
安装类型 | 贴片 |
封装类型 | 表面安装器件 |
引脚数目 | 8 |
尺寸 | 3.95 x 3.4 x 0.95mm |
最大工作电源电压 | 5.5 V |
最高工作温度 | +85 °C |
