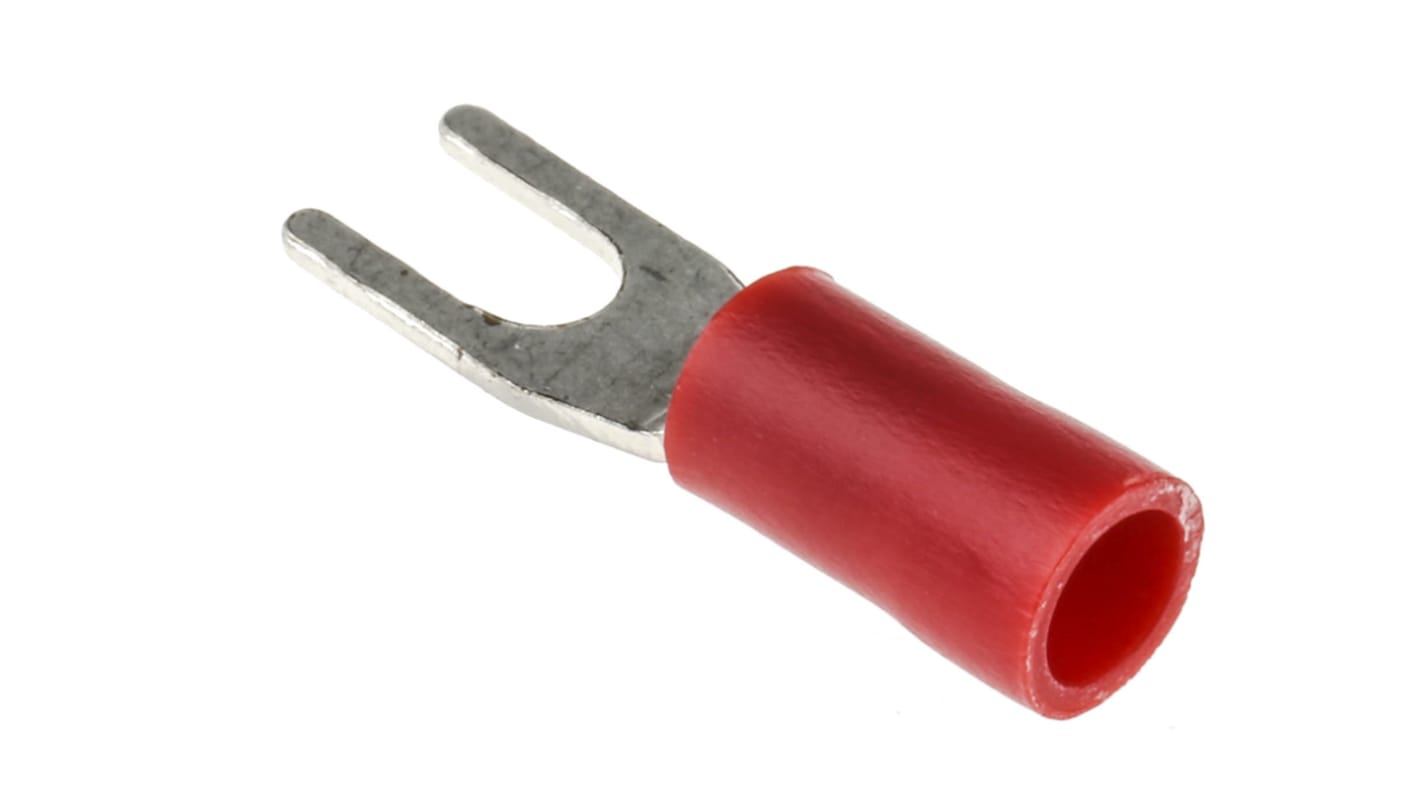

RS PRO U型端子, 绝缘端子, M3螺栓, 5.7mm宽, 最小线规0.5mm², 最大线规1.5mm²
- RS 库存编号 208-2515
- 制造商 RS PRO
卷筒上的 PVC 漏斗形引入口
卷筒上的 PVC 压接漏斗形引入口系列 提供多种常用尺寸。
电线规格：
红色 0.5-1.5mm²
蓝色 1.5-2.5mm²
黄色 4-6mm²
RS Pro 接 mm² 接头、 0.5 m ² 至 1.5 mm² m ² 、 22 awg 至 16 awg 、 M3 螺柱尺寸乙烯基、红色
此 RS Pro 形压接铲形连接器是一种可靠的方式、可将电线与螺钉和螺柱连接。您只需将绞合线插入管中、然后使用螺钉将叉连接到信号链路。
压接铲形端子由镀锡铜制成、以确保可靠的导电 Terminal适用于 16 awg 和 22 awg 的电线。根据尺寸进行颜色编码、该连接器的红色乙烯基绝缘材料表示它设计用于 0.5 mm² 至 1.5 mm² 的电线尺寸。铲形的厚度为 0.8 mm 、连接器的总长度为 20.5 mm 、宽度为 5.7 mm 。M3 螺柱尺寸意味着 Terminal 直径为 0.8 mm 。
压接铲形连接器通常用于电线束和电气面板的电气安装和维修。
特点和优势
• 16 至 22 awg （美国线规）
•镀锡触点
•铜触点材料
•红色乙烯基绝缘
•适用于 0.5 mm² 至的电线尺寸范围 1.5 mm²
•全长 20.5 mm
•宽度 5.7 mm
•铲形厚度 0.8 mm
• M3 螺柱尺寸（直径 0.3 mm 的接线端 Terminal ）
RS PRO
RS PRO 是我们的自有品牌系列，为您带来了种类繁多的高质量、超高性价比的产品，使您具有更多的选择。RS Pro 广信赖
只有 RS Pro pro 产品卓越的质量时，他们才会
| 属性 | 数值 |
|---|---|
| 绝缘 | 绝缘 |
| 绝缘材料 | 乙烯基 |
| 宽度 | 5.7mm |
| 最小电线尺寸 mm2 | 0.5mm² |
| 最大电线尺寸 mm2 | 1.5mm² |
| 最小电线尺寸 AWG | 22AWG |
| 最大电线尺寸 AWG | 16AWG |
| 螺栓尺寸 | M3 |
| 颜色 | 红色 |
| 总体长度 | 20.5mm |
| 触点电镀 | 锡 |
| 触点材料 | 铜 |
| 厚度 | 0.8mm |
