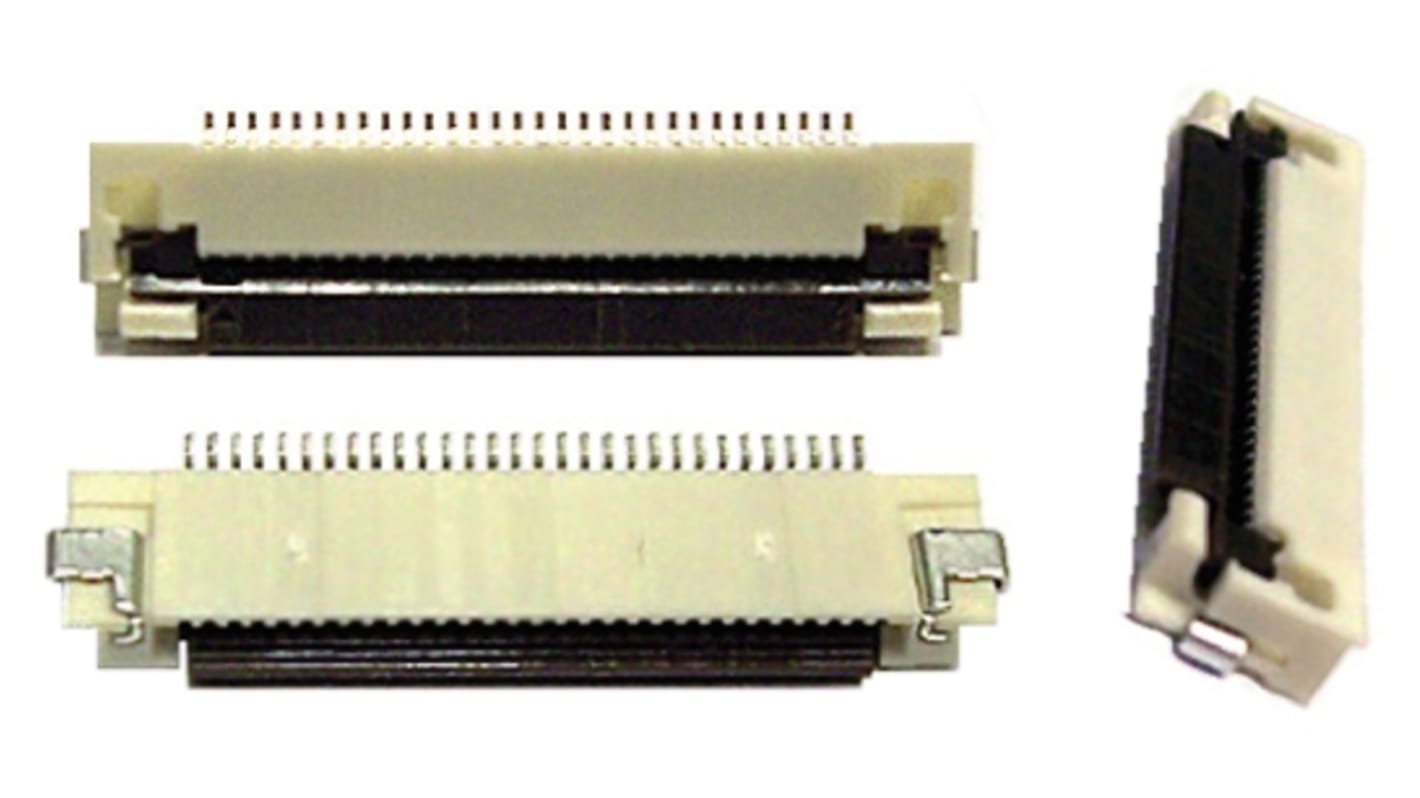

Molex FPC连接器, 10p, 0.5mm间距, 单排, 直角, 500mA, 50 V, Easy-On系列

Easy On 51296、52892 和 52893 系列 ZIF（零插入力）直角 SMT 安装 FPC 连接器，具有 0.5 mm 节距和节约空间的设计，使其特别适用于紧密封装应用。这些 Easy On FPC 连接器具有翻转锁定型执行器，可在 FPC 和连接器端子之间提供牢固的连接。此翻转锁定设计还可轻松插入 FPC。 52892 系列连接器在外壳内还具有电缆固定导轨，用于对准和固定 FPC。连接器触点为底部对齐，设计用于当上拉或下拉电缆时与电缆一起移动。该功能有助于提供牢固的触点保持力，并确保保持电气接触。连接器底座上的焊片（或钉子）可牢固固定印刷电路板，且消除应力，用于焊尾接头。

• 节约空间的设计
• ZIF，以最小磨损重复循环
• 滑动型执行器，便于插入和牢固连接 FPC
• 活动触点，用于牢固固定触点
• 焊片，用于牢固固定在印刷电路板上和消除应力
• 电缆固定特征（52892 系列）

FPC 连接器采用极其紧凑且可靠的互连技术，设计用于需要高密度平面柔性来布线复杂线束的信号和数据应用。这些 Easy On ZIF FPC 连接器特别适用于汽车、消费产品、数据通信、医疗和手机行业的各种应用。应用包括汽车导航和音频、数码相机、家庭安全、平板电脑和笔记本电脑、病人监护仪、GPS、智能手机和平板电脑。

有关合适的电缆组件，请参见典型库存号 760-8752。
用于顶部触点类型，0.5 mm 节距 Mole FFC/FPC 连接器，请参见库存号 788-3574 典型。
