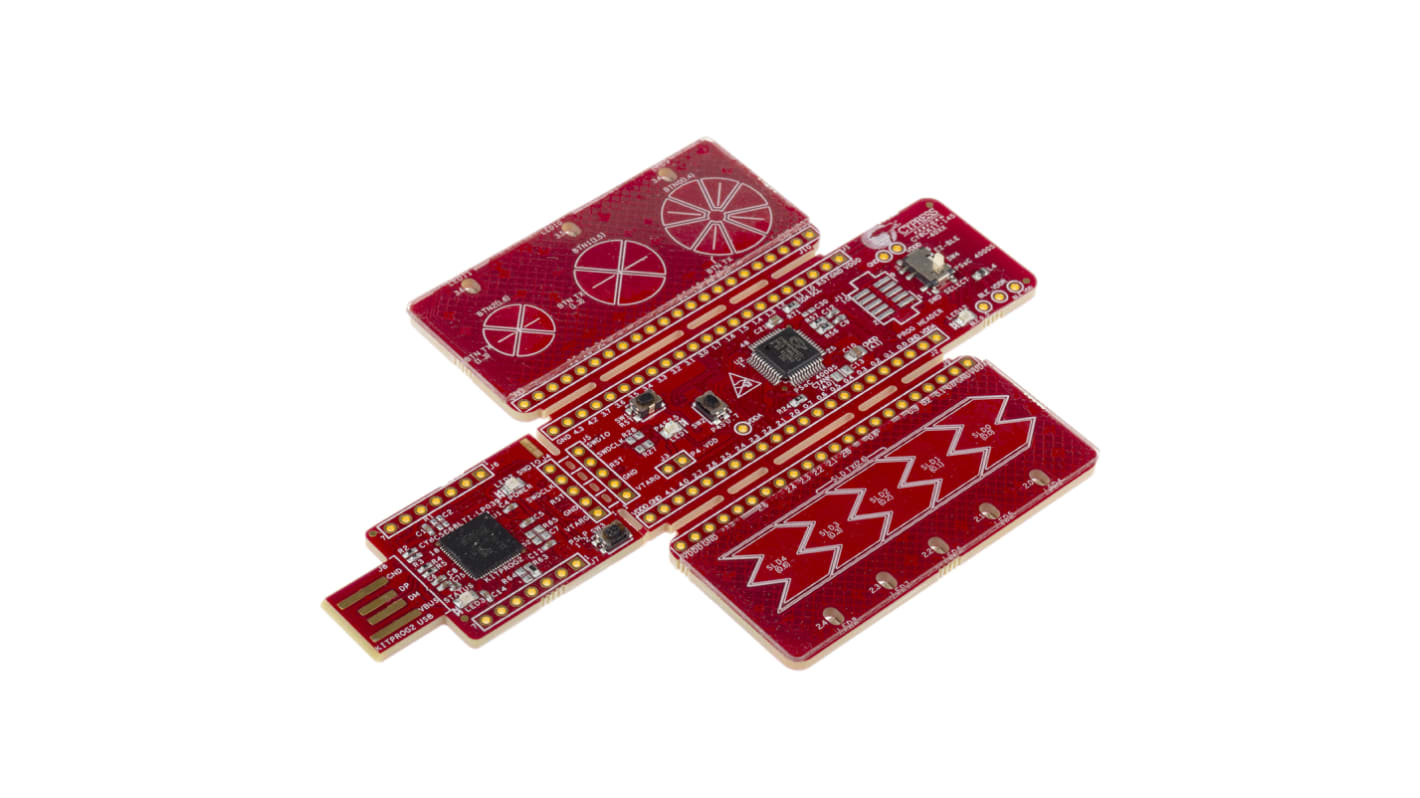

Cypress Semiconductor 生产的 CY8CKIT-145-40XX 是用于电容式触摸应用的 PSoC 4000S 原型设计套件。它是一款可用于探索 PSoC 4000S 设备功能的开发板。CY8CKIT-145-40XX 随附 USB 连接器,这样就可将 KitProg 端口直接插入 PC 中。
该套件包含 3 个连接板。2 块电容板,1 块含 3 个按钮,1 块含 5 段式滑块。两者都可实现自电容和互电容感应。
是否可以单独使用 KitProg 和目标板?
是,此开发套件采用折断式结构。这意味着您只需将目标板从 KitProg 编程器/调试器上折断,就能单独使用。如有需要,还可以从目标板上拆下两块电容式触摸板。
什么是 PSoC 4000S?
PSoC(可编程片上系统)4000S 是一款包含 32 位 MCU、通信和计时外围设备、CapSense、可编程连续时间和开关电容模拟块,以及可编程连接的设备。PSoC 4000S 采用 Arm Cortex-M0+ 处理器。
板上搭载哪些器件?SoC:PSoC 4000S ARM Cortex-M0+
编程器/调试器:Cypress KitProg2
蓝牙:Cypress EZ-BLE® PRoC™ 模块
CapSense:3 个按钮、5 段式滑块
电容器:用于 CapSense 的 CMOD、CTANK、CintA 和 CintB
用户输入:1 个按钮
LED使用哪些软件?
Cypress PSoC Creator 是一款 IDE 工具,设计用于开发和调试基于 PSoC 4000S 的项目。
快速入门指南
属性 | 数值 |
---|---|
套件名称 | PSoC 4000 CapSense |
套件分类 | 开发套件 |
