来自 Weidmuller 的该系列端子导轨插座使您可以使用 ST 连接器连接安装电缆、RJ45 电缆、FO 电缆。 带集成夹,用于快速、简便的安装,该端子导轨插座适用于安装在 TS35 端子导轨上。

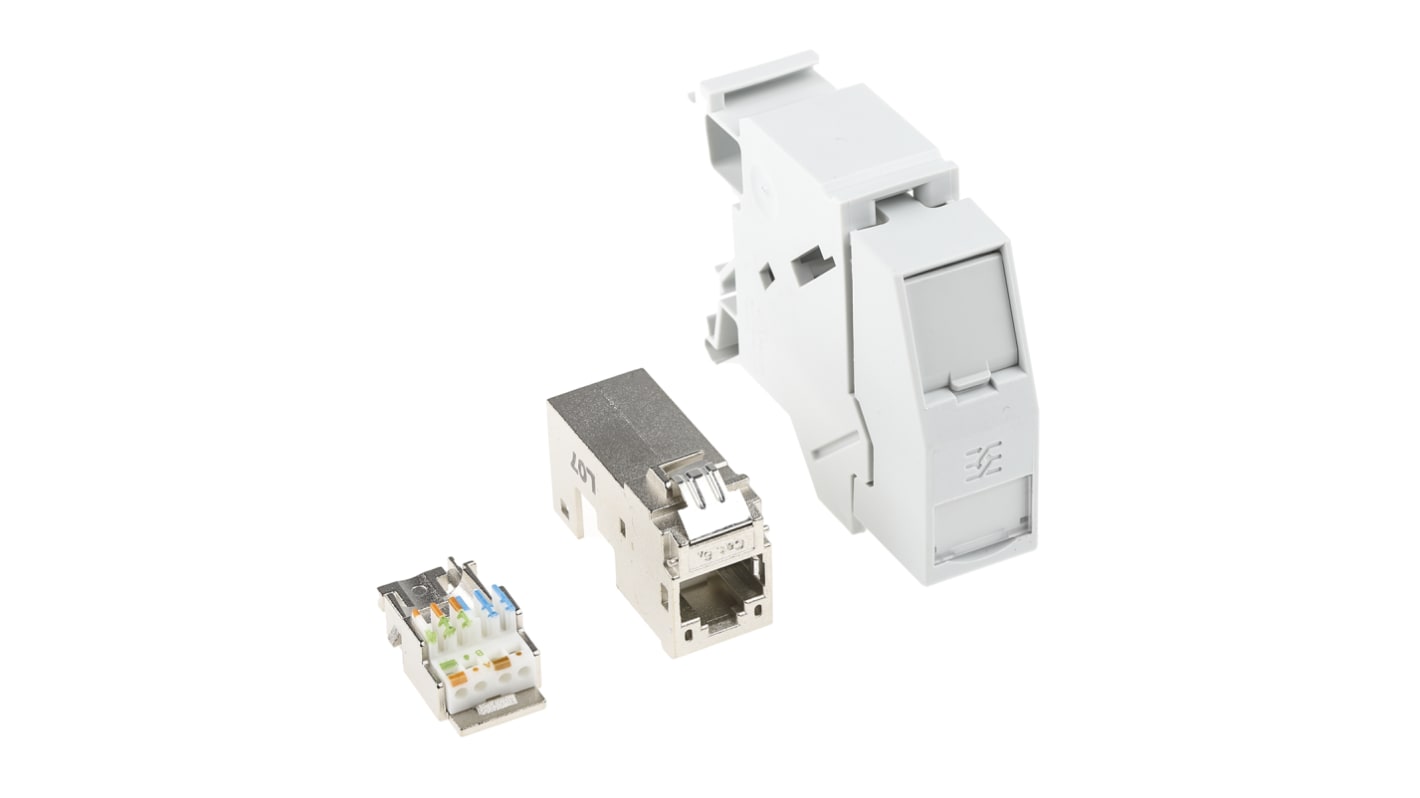

7417345 - 8 极 IDC , RJ45 连接器接口模块
7417351 - 2 极 ST 连接器接口模块
7417357 - 2 极 RJ45 连接器,母对母接口模块
7417360 - 2 极 USB 连接器接口模块
7417363 - 2 极 SC 连接器接口模块
使用这款 Weidmuller 接口模块在电子设备和控制系统之间传输信号。一端为 RJ45 连接器,另一端为 IDC 连接器,方便快速设置电线,无需额外连接器。从模块可耐受 750 次插入循环,能够反复使用。-25°C 至 +70°C 的宽工作温度范围,可安全用于有挑战性的环境。
• IP20 防护等级表示具备手指安全性且可防止超过 12 mm 的物体进入
• PA66 壳体耐磨损、耐冲击
• 额定电流 1A,用于低功率系统
• 制造行业
• 航空工程
• 建筑设备
• 医疗技术
此模块兼容 26 至 22AWG 的电线尺寸,用途多样。
此接口模块支持 6 类 LAN 连接,可在要求苛刻的应用中提供可靠的性能。
连接器标准 IEC 60603-7-5
证书号(cULus)E316369
证书号(GERMLLOYD)33451-06
属性 | 数值 |
---|---|
线规格 | 22 → 26 AWG |
触点数目 | 8 |
连接器类型 | IDC,RJ45 |
安装类型 | DIN导轨 |
额定电流 | 1A |
电缆 CSA | 0.4 → 0.64mm² |
尺寸 | 60 x 45 x 17.5mm |
深度 | 17.5mm |
长度 | 60mm |
