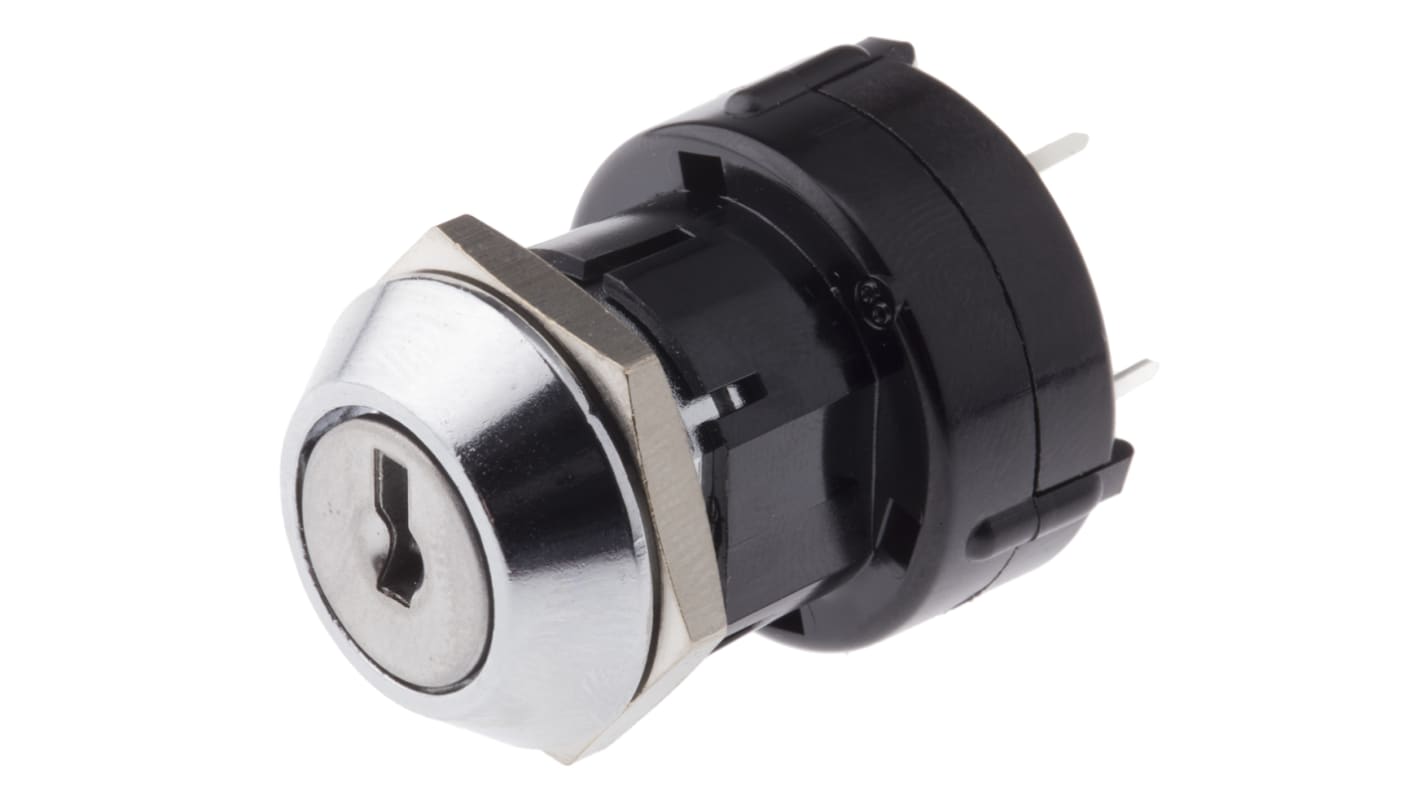

Lorlin 钥匙开关 6位置, -30°C最低工作温度 , Break Before Make开关, SP6T, 通孔接端

  • RS 库存编号 739-2927
  • 制造商零件编号 CKL5100RS
  • 制造商 Lorlin
产品技术参数资料
法例与合规
符合
COO (Country of Origin): GB
产品详细信息

19mm 钥匙开关 - CKL5100 系列

Lorlin Electronics CKL5100 钥匙开关为单极 6 路模制单晶片,带 60 度分度。 5 磁盘钥匙开关配有一个锥形座圈和一个相同的(通用)钥匙轮廓。 CKL5100 钥匙开关为两件式结构,有一个可以从面板后部扣合到锁上的模块。

19mm 切口,最大面板厚度为 3.4mm
锌合金锁外壳,带有一个锥形座圈
300° 总锁定行程
6 个位置,5 个分度位置
钥匙可以 60º 插入/拔出
非短路 (BBM) 触点
随附 2 个镀镍低碳钢键
单插入式钥匙(只可用一种方式插入锁)

产品规格
触点额定值 30 V 直流 100 mA
机械寿命 <5 ´ 104
测试电压 1000 V 1 分钟(主要接线端子)
分度角 90°
焊接温度 <185°C 至 250°C 3 秒
工作温度范围 -20°C 至 +55°C
产品技术参数
属性 数值
位置数目 6
开关操作 Break Before Make
触点配置 SP6T
钥匙捕集
触点额定电流 150 mA @ 250 V 交流
钥匙类型 通用
接端类型 通孔
外壳材料 PC
座圈形状 锥形
面板后的深度 32.3mm
钥匙指标角度 60°
触点材料 镀银黄铜
最高工作温度 +85°C
机械寿命 10000Cycles
工作温度范围 -30 → +85°C
最低工作温度 -30°C
请联系我司查询海外库存及货期. 若海外库存满足, 可于14日内送达. 网上下单, 免运费.
单价(不含税) 个
RMB 69.19
(不含税)
RMB 78.18
(含税)
单位
Per unit
1 - 9
RMB69.19
10 - 49
RMB67.72
50 - 99
RMB65.37
100 - 249
RMB62.13
250 +
RMB57.89
