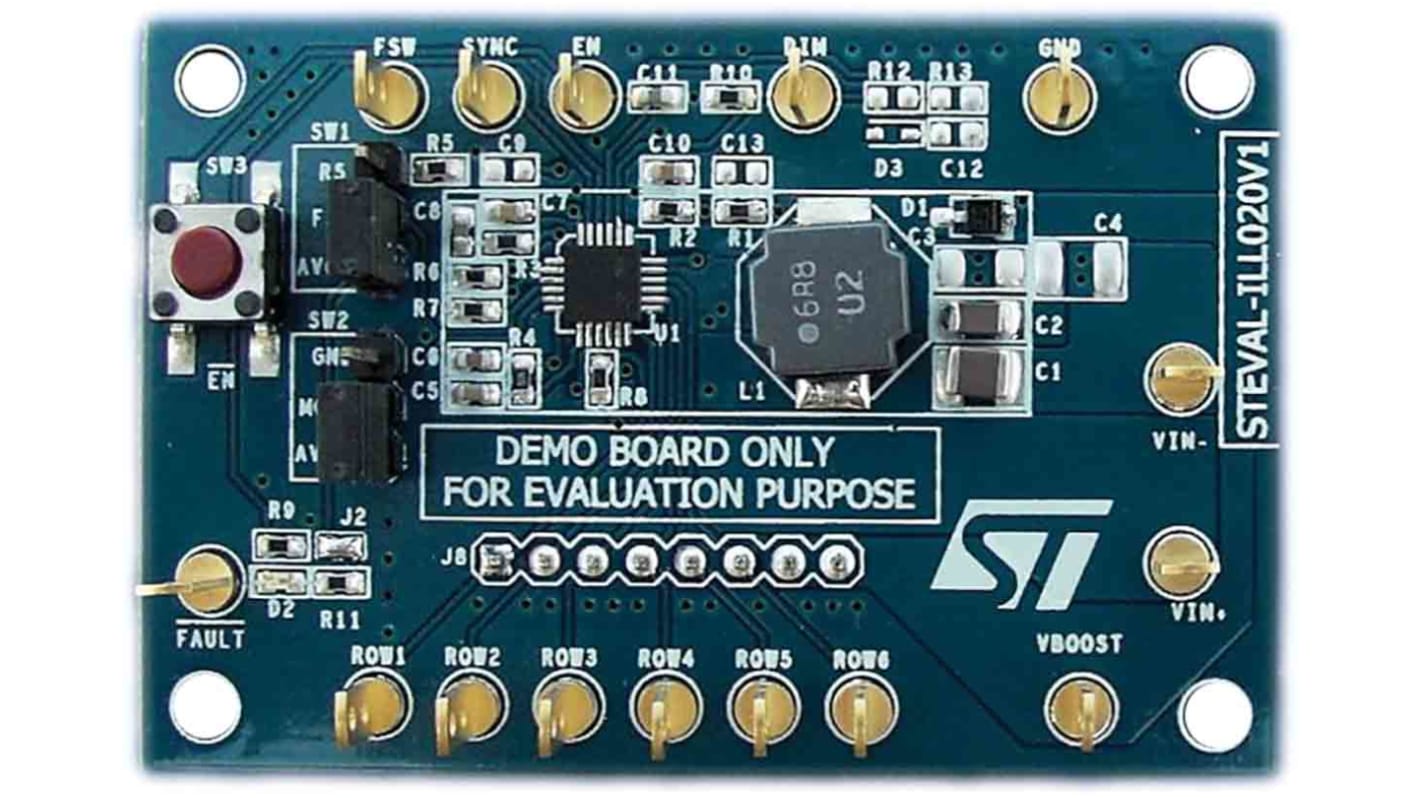

此演示板基于 LED7706 、实施高效单片升压转换器和六个受控电流发生器(行)、专门设计用于为 lcd 面板背光中使用的 led 阵列供电。该设备可管理高达 36 v 的输出电压(即每排 10 个白色 led )。发电机可外部编程、以吸收高达 30 毫安的电流、并可通过 pwm 信号进行调光(可管理 20 khz 时 1% 调光占空比)。该设备允许检测和管理开路和短路 led 故障、并允许未使用的行浮动。提供基本保护(输出过电压、内部 mosfet 过电流和热关闭)。
属性 | 数值 |
---|---|
LED 技术 | LED |
套件分类 | 演示板 |
使用于 | LED 驱动器 |
功能完备的设备 | LED7706 |
套件名称 | STEVAL |
