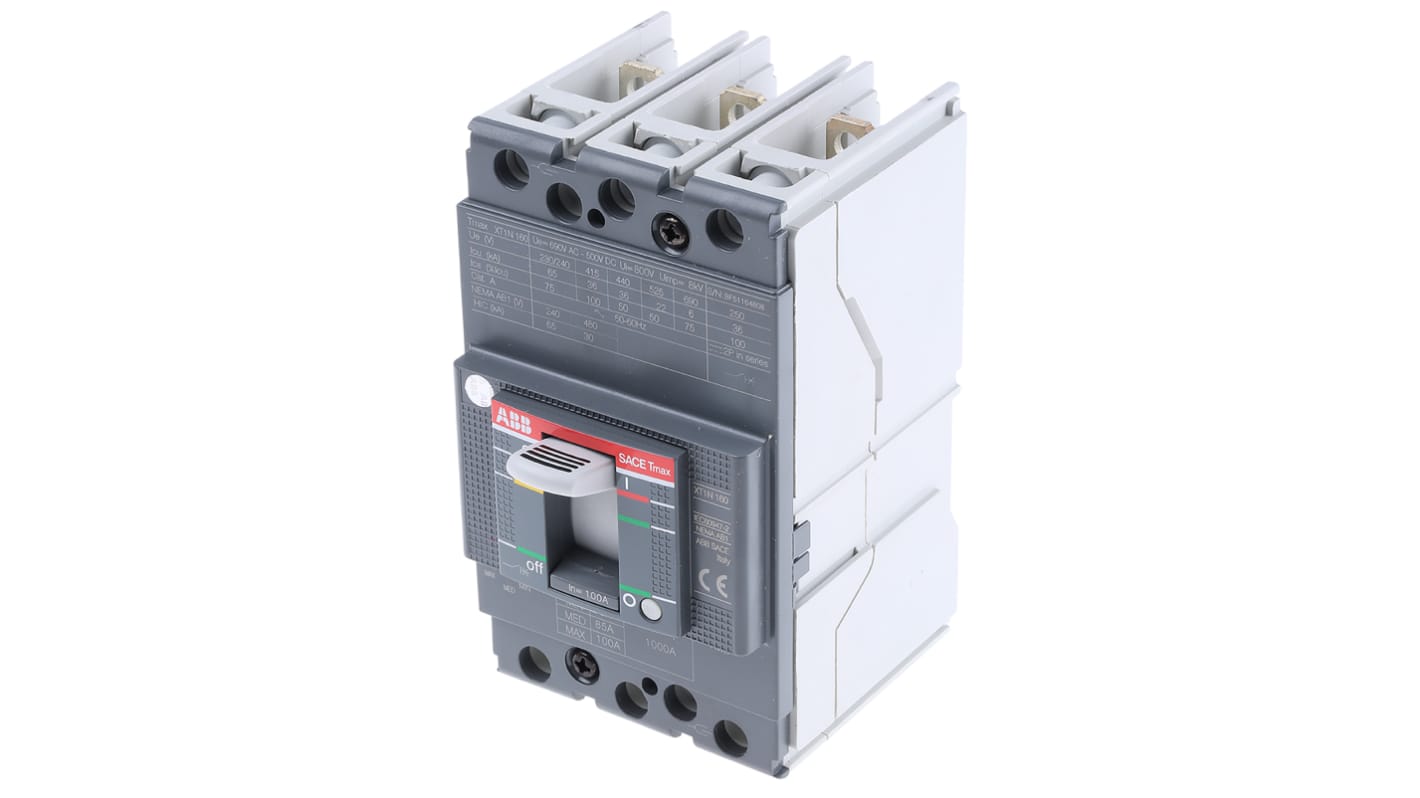

ABB 100A 3P MCCB塑壳断路器, XT1N系列, 额定690VAC, 500VDC, 36 kA断开能力, 面板安装

  • RS 库存编号 831-9172
  • 制造商零件编号 1SDA067416R1 XT1N 160 TMD 100-1000 3p F F
  • 制造商 ABB
产品技术参数资料
法例与合规
符合
产品详细信息

ABB MCCB,690V 交流额定电压,130mm 宽度 - XT1N 系列 - 1SDA067416R1

使用 ABB 的这款 3 极 MCCB 快速消除电气故障。它使用热磁脱扣器来保护设备免受过载和短路的影响。打开时间为 15ms,表明它可以快如闪电般地做出反应并防止损坏。由于该器件适用于交流和直流电路,并且阈值调节范围为 70 至 100A,因此是一种多功能选择。凭借 690V 的最大额定电压和 500V 直流下 36kA 的分断能力,它能够为大功率应用提供保护。

特性和优势

• 扳钮开关带有红色和绿色指示灯,定位清晰
• 机械耐用性高达 25,000 次操作,使用寿命长
• 利用测试按钮可以检查它是否正常工作

应用

• 电力配送
• 电机和发电机保护
• 能源管理
• 工业机器

可以在哪里安装这款 MCCB?

它可以水平或垂直安装在表面上,包括安装在开关柜面板和配电板上,用途广泛。

这款 MCCB 尺寸是多少?

它的框架小巧,尺寸仅为 76.2(长)x 130(宽)x 70mm(深),可节省空间。

产品技术参数
属性 数值
范围 Tmax XT
系列 XT1N
极数 3
额定电流 100A
断路能力 于最大电压 R 36 kA
额定交流电压 690V
额定直流电压 500V
安装样式 面板安装
长度 76.2mm
宽度 130mm
深度 70mm
请致电4008218857,确认RS海外库存数量及货期。
单价(不含税) 个
RMB 2,247.98
(不含税)
RMB 2,540.22
(含税)
单位
Per unit
1 +
RMB2,247.98
