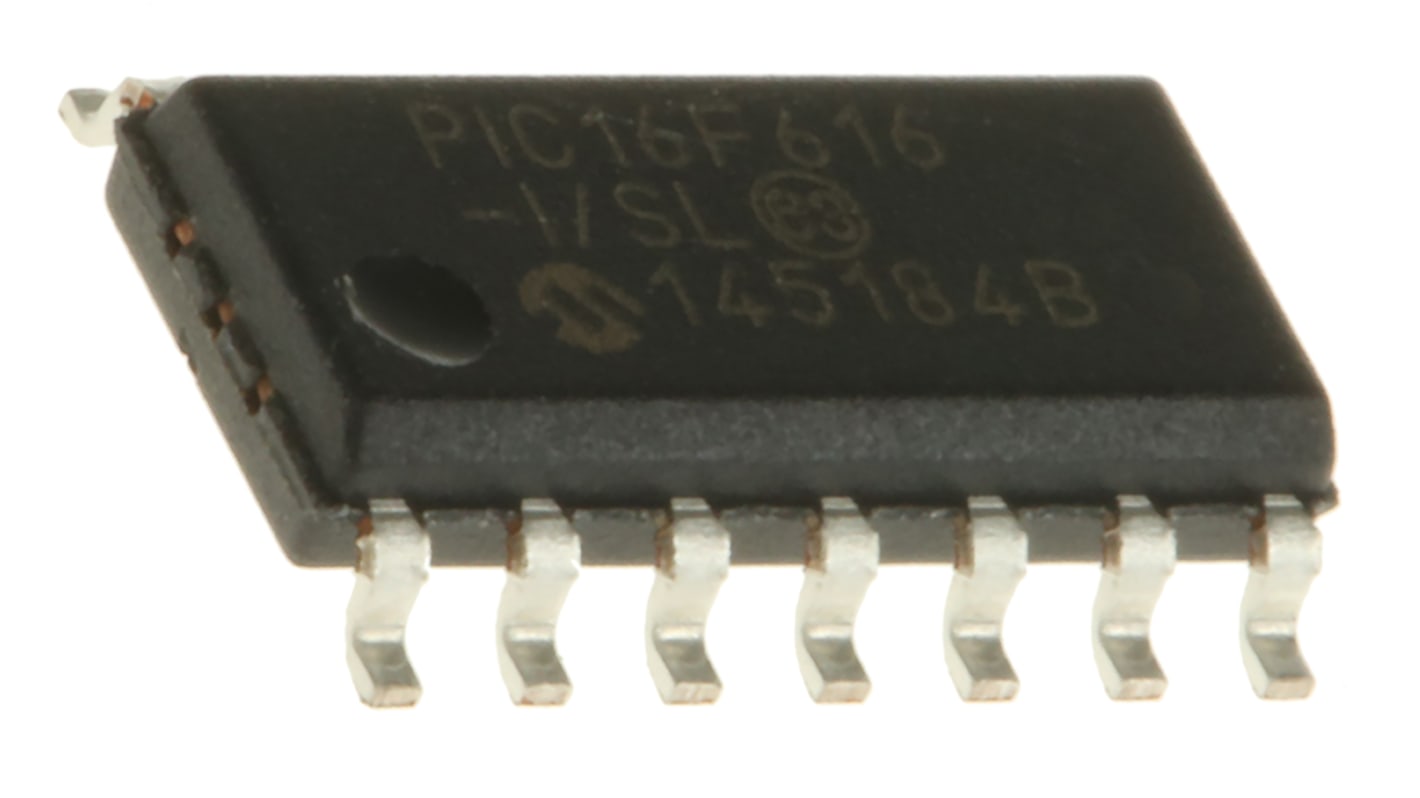

Microchip PIC16F单片机, PIC内核, 14针, SOIC, 最大20MHz, 2048 字 闪存, 128 B RAM
- RS 库存编号:
- 400-548
- 制造商零件编号:
- PIC16F616-I/SL
- 制造商:
- Microchip
可享批量折扣
小计（1 包，共 5 件）*
¥50.69
(不含税)
¥57.28
(含税)
有库存
- 55 件将从其他地点发货
- 另外 9,055 件在 2025年11月21日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每包* |
|---|---|---|
| 5 - 10 | RMB10.138 | RMB50.69 |
| 15 - 25 | RMB9.936 | RMB49.68 |
| 30 + | RMB9.736 | RMB48.68 |
* 参考价格
- RS 库存编号:
- 400-548
- 制造商零件编号:
- PIC16F616-I/SL
- 制造商:
- Microchip
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Microchip | |
| 系列名称 | PIC16F | |
| 封装类型 | SOIC | |
| 安装类型 | 贴片 | |
| 引脚数目 | 14 | |
| 装置核芯 | PIC | |
| 数据总线宽度 | 8Bit | |
| 程序存储器大小 | 2048 字 | |
| 最大频率 | 20MHz | |
| 内存大小 | 128 B | |
| USB通道 | 0 | |
| PWM单元数目 | 1 x 10 bit | |
| SPI通道数目 | 0 | |
| CAN通道数目 | 0 | |
| 典型工作电源电压 | 2 → 5.5 V | |
| UART通道数目 | 0 | |
| USART 通道数量 | 0 | |
| I2C通道数目 | 0 | |
| 以太网通道的最大数量 | 0 | |
| 最低工作温度 | -40°C | |
| 以太网通道数目 | 0 | |
| LIN 通道数量 | 0 | |
| 高度 | 1.5mm | |
| 尺寸 | 8.65 x 3.9 x 1.5mm | |
| 最高工作温度 | +85°C | |
| 脉冲宽度调制 | 1 （ 10 位）（ eccp ） | |
| 指令集结构 | RISC | |
| 模数转换器 | 8 x 10 位 | |
| 长度 | 8.65mm | |
| 模数转换器单元数目 | 1 | |
| PCI通道数目 | 0 | |
| 程序存储器类型 | 闪存 | |
| 宽度 | 3.9mm | |
| 选择全部 | ||
|---|---|---|
品牌 Microchip | ||
系列名称 PIC16F | ||
封装类型 SOIC | ||
安装类型 贴片 | ||
引脚数目 14 | ||
装置核芯 PIC | ||
数据总线宽度 8Bit | ||
程序存储器大小 2048 字 | ||
最大频率 20MHz | ||
内存大小 128 B | ||
USB通道 0 | ||
PWM单元数目 1 x 10 bit | ||
SPI通道数目 0 | ||
CAN通道数目 0 | ||
典型工作电源电压 2 → 5.5 V | ||
UART通道数目 0 | ||
USART 通道数量 0 | ||
I2C通道数目 0 | ||
以太网通道的最大数量 0 | ||
最低工作温度 -40°C | ||
以太网通道数目 0 | ||
LIN 通道数量 0 | ||
高度 1.5mm | ||
尺寸 8.65 x 3.9 x 1.5mm | ||
最高工作温度 +85°C | ||
脉冲宽度调制 1 （ 10 位）（ eccp ） | ||
指令集结构 RISC | ||
模数转换器 8 x 10 位 | ||
长度 8.65mm | ||
模数转换器单元数目 1 | ||
PCI通道数目 0 | ||
程序存储器类型 闪存 | ||
宽度 3.9mm | ||
PIC16F610/616 8 位闪存微控制器
Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F610/616 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、3.5 千字节程序存储器、128 字节 RAM 和 128 字节数据 EEPROM。 板载是一个可配置振荡器，工厂校准到 ±1% 精确度。
PIC16F610/616 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、3.5 千字节程序存储器、128 字节 RAM 和 128 字节数据 EEPROM。 板载是一个可配置振荡器，工厂校准到 ±1% 精确度。
微控制器功能
最大 20 MHz CPU 速度
35 指令
8 级硬件堆栈
8 MHz 内部振荡器 - 可选频率范围 4 MHz 或 8 MHz
11 个输入/输出引脚
通电重置 (POR)
通电计时器 (PWRT)
振荡器启动计时器 (OST)
掉电重置 (BOR)
监控器计时器 (WDT)
在线串行编程 (ICSP)
35 指令
8 级硬件堆栈
8 MHz 内部振荡器 - 可选频率范围 4 MHz 或 8 MHz
11 个输入/输出引脚
通电重置 (POR)
通电计时器 (PWRT)
振荡器启动计时器 (OST)
掉电重置 (BOR)
监控器计时器 (WDT)
在线串行编程 (ICSP)
外设
8 通道 10 位模拟到数字转换器 – 仅限 PIC16F616 型号
两个比较器
8 位计时器 - PIC16F610 x 1、PIC16F616 x 2
一个 16 位计时器
两个比较器
8 位计时器 - PIC16F610 x 1、PIC16F616 x 2
一个 16 位计时器
