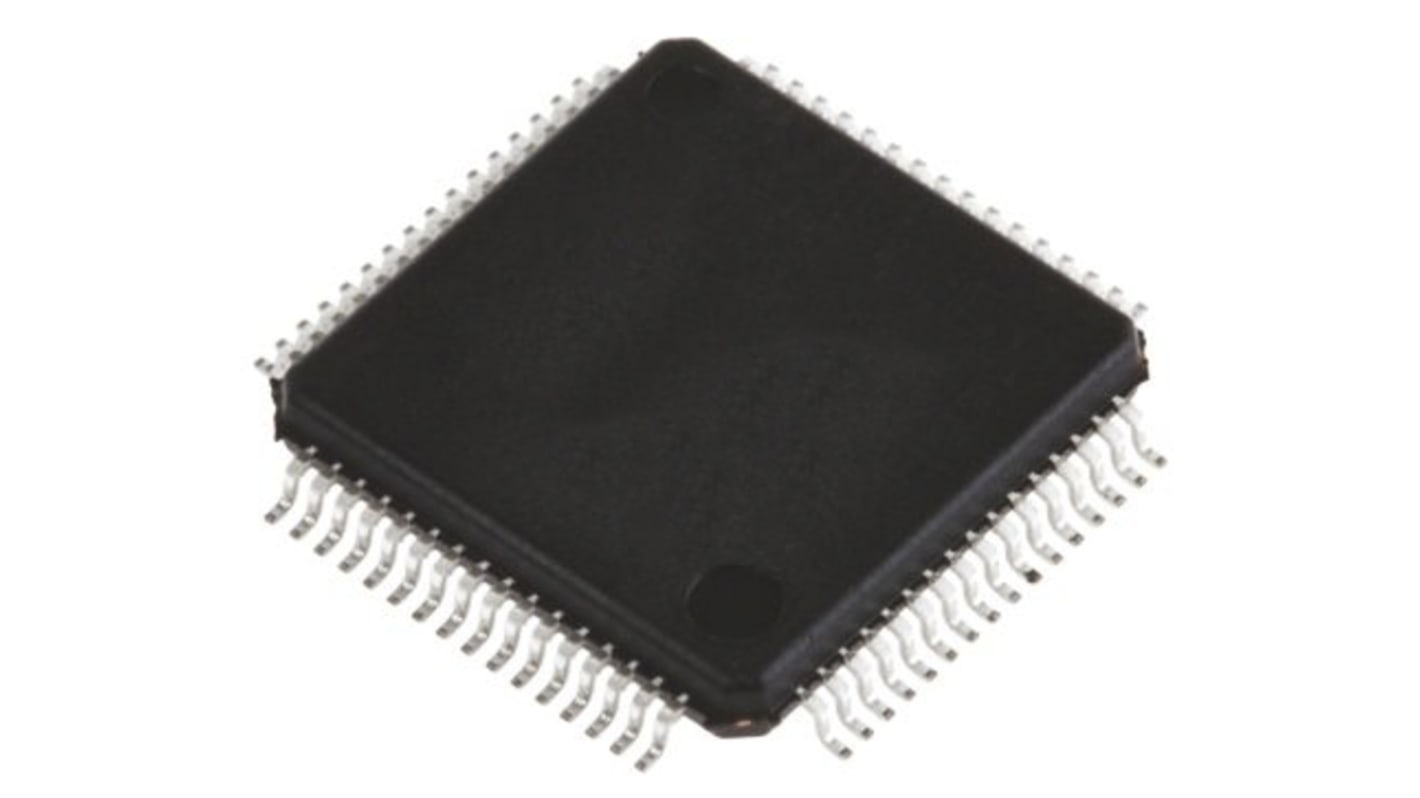

STMicroelectronics STM32G4单片机, ARM Cortex M4内核, 64针, LQFP, 最大48MHz, 512 kB 闪存

RS 库存编号:: 215-0849
制造商零件编号:: STM32G491RET6
制造商:: STMicroelectronics

STMicroelectronics STM32G4单片机, ARM Cortex M4内核, 64针, LQFP, 最大48MHz, 512 kB 闪存

单价个/ 个（每套 160）*

RMB58.854

(不含税)

RMB66.505

当前暂无库存，可于2025-10-09发货，8 工作日送达。

单位	每单位	Per Tray*
160 +	RMB58.854	RMB9,416.64

* 参考价格

RS 库存编号:: 215-0849
制造商零件编号:: STM32G491RET6
制造商:: STMicroelectronics

主流Arm Cortex-M4 MCU 170 MHz 配备 512 千字节 Flash 内存、Math Accelerator、High Analog 级集成

STMicroelectronics STM32G491xC/xE 设备基于高性能的 Arm® Cortex®-M4 32 位 RISC 核心。它们工作频率高达 170 MHz。

Cortex-M4 内核具有单精密浮点装置 (FPU),支持所有臂单精密数据处理指令和所有数据类型。它还执行了一套完整的 DSP(数字信号处理)指令和存储器保护装置 (MPU),可提高应用的安全性。

这些器件嵌入了高速存储器(512 千字节闪存和 112 千字节 SRAM)、四路 SPI 闪存接口、广泛的增强型输入/输出和外围设备,连接到两个 APB 总线、两个 AHB 总线和 32 位多 AHB 总线矩阵。

该设备还嵌入了多个保护机制,用于嵌入式闪存和 SRAM:读取保护、写入保护、可安全存储区域和专有代码读取保护。

这些设备内置了允许数学/算术函数加速的外围设备(三角函数的CORDIC,过滤函数的FMAC单位)。

它们提供三个快速 12 位 ADC(5 Msps)、四个比较器、四个运算放大器、四个 DAC 通道(2 个外部和 2 个内部)、一个内部电压参考缓冲器、一个低功率 RTC、一个通用 32 位计时器、三个专用于电动机控制的 16 位 PWM 计时器、七个通用 16 位计时器和一个 16 位低功率计时器。

它们还具有标准和高级通信接口,如:

三个 I2C

三个 SPI 多路复用,带两个半双工 I2S

三个 USART、两个 UART 和一个低功率 UART。

两个 FDCAN

一个 SAI

USB 设备

UCPD

设备在 -40 至 +85 °C (+105 °C 接点)和 -40 至 +125 °C (+130 °C 接点)温度范围内工作,电源为 1.71 至 3.6 V。一套全面的节能模式允许设计低功率应用。

支持一些独立电源,包括用于 ADC、DAC、OPAMP 和比较器的模拟独立电源输入。VBAT 输入允许备份 RTC 和寄存器。

STM32G491xC/xE 系列提供 9 个封装,从 32 引脚到 100 引脚。

主要功能

芯:臂^® 32 位 Cortex^®-M4 CPU,带 FPU、适应式实时加速器(ART 加速器),允许从闪存执行 0 等待状态,频率高达 170 MHz,带 213 DMIPS、MPU、DSP 指令

工作条件:

V_DD,V_DDA 电压范围:1.71 V 至 3.6 V

数学硬件加速器

CORDIC,用于三角形功能加速
FMAC:滤波器数学加速器

存储器

512 K 字节闪存,支持 ECC,专有代码读取保护 (PCROP),可安全存储区域,1 K 字节 OTP
96 K 字节 SRAM,在第一个 32 K 字节上执行了硬件等效检查
常规增强器:指令和数据总线上的 16 K 字节 SRAM,带硬件等效检查 (CCM SRAM)
四路SPI 存储器接口

重置和电源管理

开/关电源重置 (POR/PDR/BOR)
可编程电压探测器 (PVD)
低功率模式:睡眠、停止、待机和关闭
V_BAT 电源,用于 RTC 和备份寄存器

时钟管理

4 至 48 MHz 晶振振荡器
32 kHz 振荡器,带校准
内部 16 MHz RC,带 PLL 选项(± 1%)
内部 32 kHz RC 振荡器 (± 5%)

高达 86 个快速输入/输出

所有可在外部中断向量上绘制
多个输入/输出,具有 5 V 容差能力

互连矩阵

16 通道 DMA 控制器

3 个 ADC 0.25 μs(多达 36 个通道)。分辨率高达 16 位,带硬件超采样,0 至 3.6 V 转换范围

4 x 12 位 DAC 通道

<乌尔><李>2 x 缓冲式外部通道 1 个 MSPS<李>2 x 未缓冲的内部通道 15 个 MSPS

属性	数值
系列名称	STM32G4
封装类型	LQFP
安装类型	贴片
引脚数目	64
装置核芯	ARM Cortex M4
数据总线宽度	32Bit
程序存储器大小	512 kB
最大频率	48MHz
程序存储器类型	闪存

STMicroelectronics STM32G4单片机, ARM Cortex M4内核, 64针, LQFP, 最大48MHz, 512 kB 闪存

主流Arm Cortex-M4 MCU 170 MHz 配备 512 千字节 Flash 内存、Math Accelerator、High Analog 级集成

主要功能

芯:臂^® 32 位 Cortex^®-M4 CPU,带 FPU、适应式实时加速器(ART 加速器),允许从闪存执行 0 等待状态,频率高达 170 MHz,带 213 DMIPS、MPU、DSP 指令

工作条件:

数学硬件加速器

存储器

重置和电源管理

时钟管理

高达 86 个快速输入/输出

互连矩阵

16 通道 DMA 控制器

3 个 ADC 0.25 μs(多达 36 个通道)。分辨率高达 16 位,带硬件超采样,0 至 3.6 V 转换范围

4 x 12 位 DAC 通道

4 x 超快的铁路-铁路模拟比较器

4 x 可在 PGA 模式下使用的操作放大器,所有终端都可以访问

内部电压参考值

该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。

STMicroelectronics STM32G4单片机, ARM Cortex M4内核, 64针, LQFP, 最大48MHz, 512 kB 闪存

主流Arm Cortex-M4 MCU 170 MHz 配备 512 千字节 Flash 内存、Math Accelerator、High Analog 级集成

主要功能

芯:臂® 32 位 Cortex®-M4 CPU,带 FPU、适应式实时加速器(ART 加速器),允许从闪存执行 0 等待状态,频率高达 170 MHz,带 213 DMIPS、MPU、DSP 指令

工作条件:

数学硬件加速器

存储器

重置和电源管理

时钟管理

高达 86 个快速输入/输出

互连矩阵

16 通道 DMA 控制器

3 个 ADC 0.25 μs(多达 36 个通道)。分辨率高达 16 位,带硬件超采样,0 至 3.6 V 转换范围

4 x 12 位 DAC 通道

4 x 超快的铁路-铁路模拟比较器

4 x 可在 PGA 模式下使用的操作放大器,所有终端都可以访问

内部电压参考值

该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。

芯:臂^® 32 位 Cortex^®-M4 CPU,带 FPU、适应式实时加速器(ART 加速器),允许从闪存执行 0 等待状态,频率高达 170 MHz,带 213 DMIPS、MPU、DSP 指令
