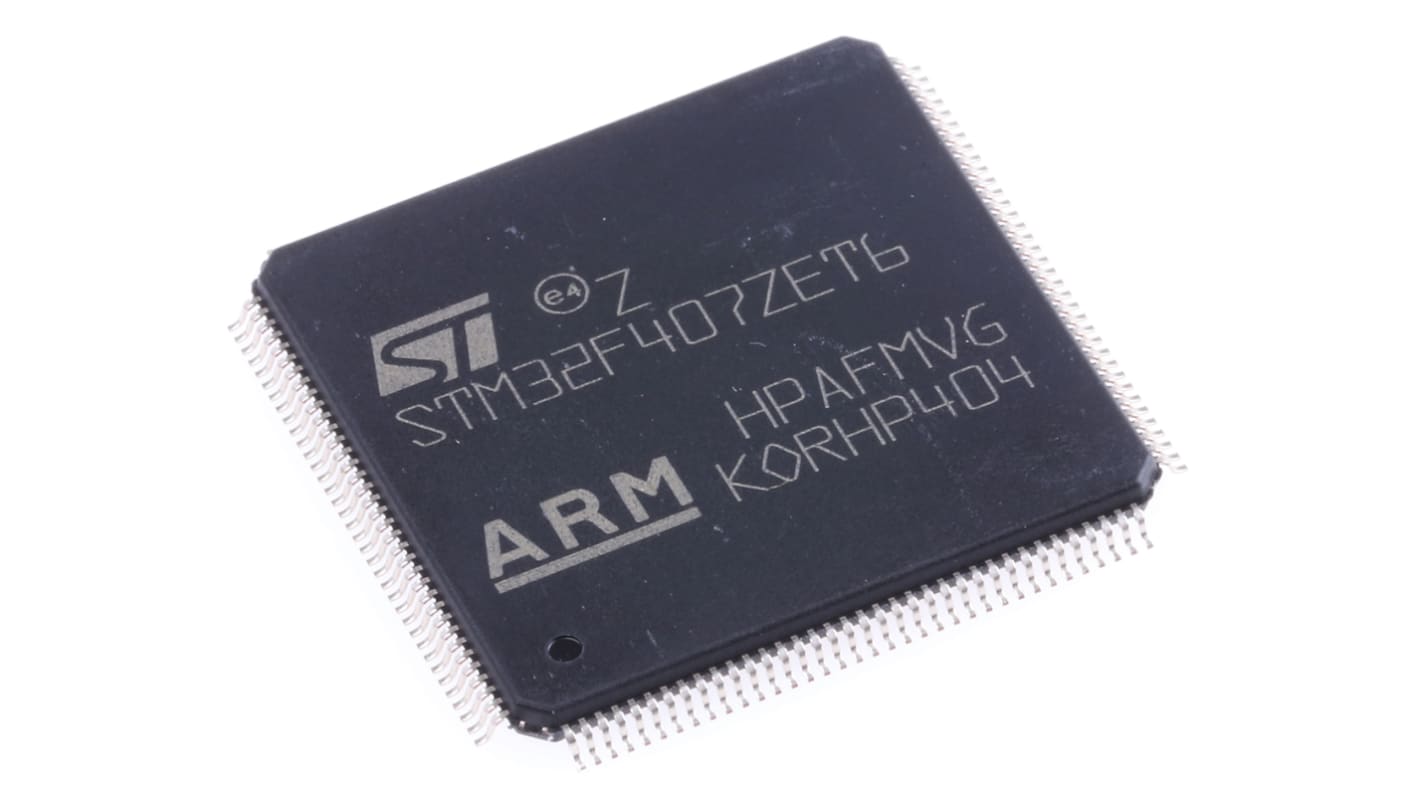

STMicroelectronics STM32F4系列单片机, ARM Cortex M4内核, 144针, LQFP封装, 2CAN通道

产品技术参数资料
法例与合规
符合
产品详细信息

STM32F407/417 微控制器,STMicroelectronics

基于 STM32 F407/417 高性能 ARM® Cortex™ M4 的微控制器集成创新外设,168 MHz 工作频率,此外,还具有以太网 MAC 和用于 CMOS 传感器的照相机接口。 STM32 F407/417 32 位闪存 MCU 具有浮点单元 (FPU),带数字信号处理 (DSP) 说明和存储器保护装置 (MPU),提高了应用安全性。 ST STM32F417 微控制器带有一个 crypto/hash 处理器,为 AES 128、192、256、Triple DES 和 hash (MD5, SHA-1) 提供硬件加速。

STMicroelectronics STM32 F407/417 高性能和工业标准芯体系,随附增强外设和连接的输入/输出。 它们包括 ADC、DAC、RTC、16 位计时器(包括两个用于电动机控制的 PWM 计时器)、32 位计时器。 还有真随机编号发生器 (RNG)。 此外,省电模式套件具有低功耗应用设计。 将涵盖多种应用,包括电动机驱动器和应用控制、工业应用:反相器、PLC、扫描仪、HVAC、视频对讲机、家用音频设备和医疗设备。

168MHz CPU/210DMIPS
ART 加速器(动态电源比例)
12 位 DAC、12 位 ADC
计时器:16 位和 32 位
温度范围:–40 至 +85 °C 和 –40 至 +105 °C
电源 1.8 至 3.6 V
标准和高级通信
I2C、SPI、I2S 全双工(专用内部音频 PLL)
USART;UART
USB OTG FS;USB OTG HS、CAN
SDIO/MMC 接口
真随机编号发生器
闪存:高达 1 MB,SRAM:高达 192 KB,备用 RAM:高达 4 KB
Crypto/hash 处理器(仅限 STM32F417)

STM32F4 系列 32 位 ARM Cortex-M4 微控制器,STMicroelectronics

基于 ARM Cortex-M4 的 STM32 F4 系列高性能 MCU,带有 DSP 和 FPU 指令,是行业领先的 STM32 组合向更高性能的扩展。 工作频率高达 180 MHz。

多达 2 个 USB 2.0 OTG FS/HS
SDIO(安全数字输入输出)
USART、SPI、I²C
I²S(内部 IC 声音)+ 音频 PLL
16 和 32 位计时器
多达 3 个 12 位 ADC
低电压 1.7 V 至 3.6 V

产品技术参数
属性 数值
系列名称 STM32F4
封装类型 LQFP
安装类型 表面贴装
引脚数目 144
装置核芯 ARM Cortex M4
数据总线宽度 32Bit
程序存储器大小 512 kB
最大频率 168MHz
内存大小 192 + 4 kB
USB通道 2
PWM单元数目 1 x 32 bit
SPI通道数目 3
典型工作电源电压 3.6 V
I2C通道数目 3
UART通道数目 2
USART 通道数量 4
CAN通道数目 2
