MC14521B 由 24 个触发器链组成,其输入电路允许三种操作模式。输入将用作晶体振荡器、 RC 振荡器或外部振荡器的输入缓冲器。每个触发器将先前触发器的频率除以两个,因此此器件计数将高达 224=16,777,216 。计数将沿时钟的负向边缘前进。最后七个阶段的产出可用于增加灵活性。
所有阶段均可重置
Reset (重置)禁用低待机电源的 RC 振荡器
RC 和晶体振荡器输出能够驱动外部负载
测试模式可缩短测试时间
VDD' 和 VSS' 引脚通过晶体振荡器反向器引出,允许连接外部电阻器以实现低功耗操作
电源电压范围 =3.0 VDC 至 18 VDC
能够在额定温度范围内驱动两个低功率 TTL 负载或一个低功率肖特基 TTL 负载。
属性 | 数值 |
---|---|
逻辑功能 | 分频器 |
最小脉冲宽度 | 120 ns |
最长传播延迟时间@最长CL | 2600 ns @ 50 pF |
最大静态电流 | 150µA |
安装类型 | 表面贴装 |

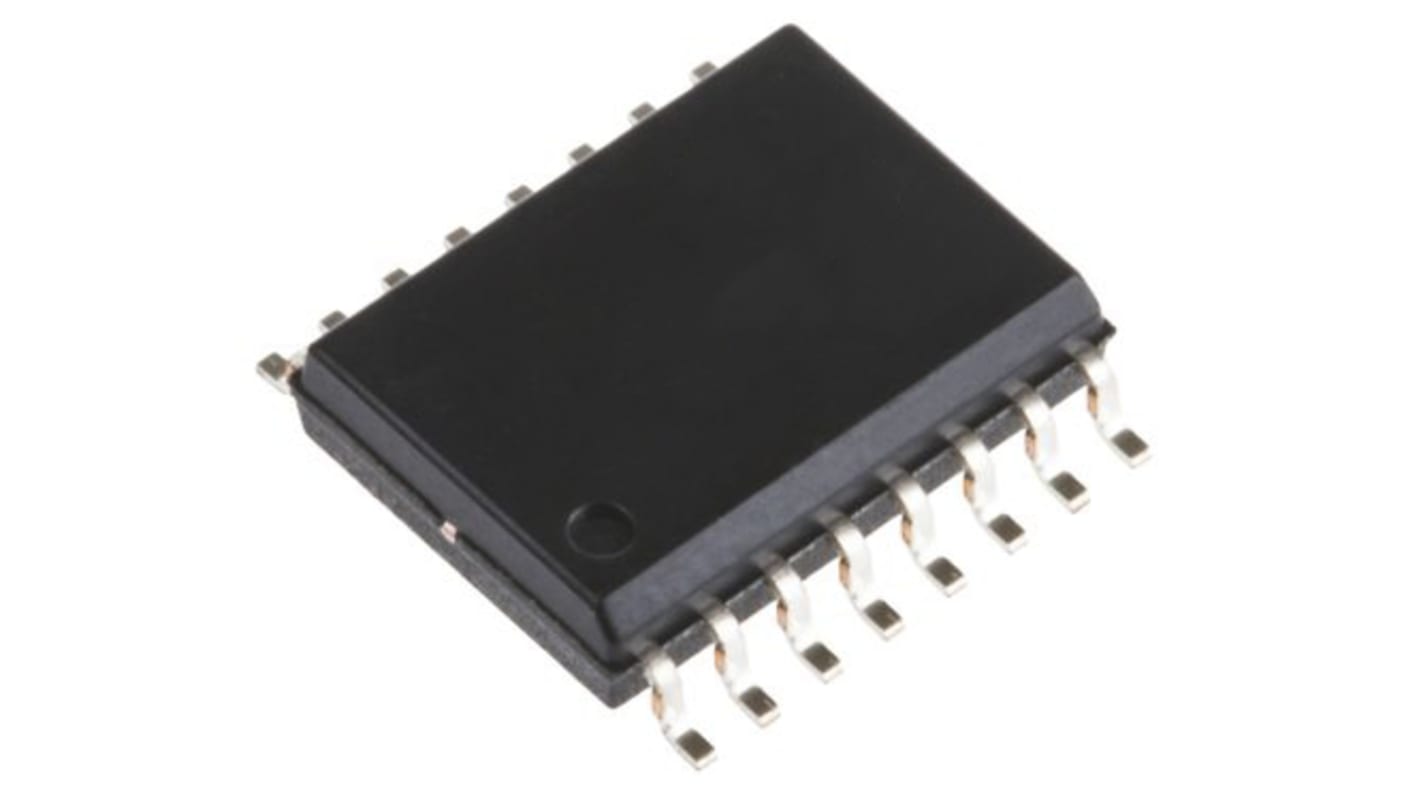

封装类型 | SOIC |
引脚数目 | 16 |
尺寸 | 10 x 4 x 1.5mm |
高度 | 1.5mm |
长度 | 10mm |
