36 mm 绝对编码器、最大 26 位(单位: 14 位多转: 12 位)
面安装法兰、伺服法兰、空心轴
可旋转公连接器或电缆连接
具有可编程参数化的 io 链路、开路、 ssi 接口
诊断功能
不锈钢(不锈钢型号)
IP67 至 IP69K 保护等级
可旋转公连接器或、实现简单的机械安装 电缆连接和各种安装孔模式和轴
通过 io 链路、开路和 ssi 接口轻松集成到各种控制环境中
智能诊断功能评估整个系统的维护间隔
得益于坚固、可靠、完全磁性的传感器、它们还可用于恶劣环境
由于采用不锈钢设计、对环境影响具有高耐受性 和 IP69K 外壳等级(不锈钢型号)
节省空间且经济高效的设计
以经济实惠的价格提供高性能
将夹持 ARM 车上
在飞机拖拉机中进行位置检测
重型卡车上的转向角检测

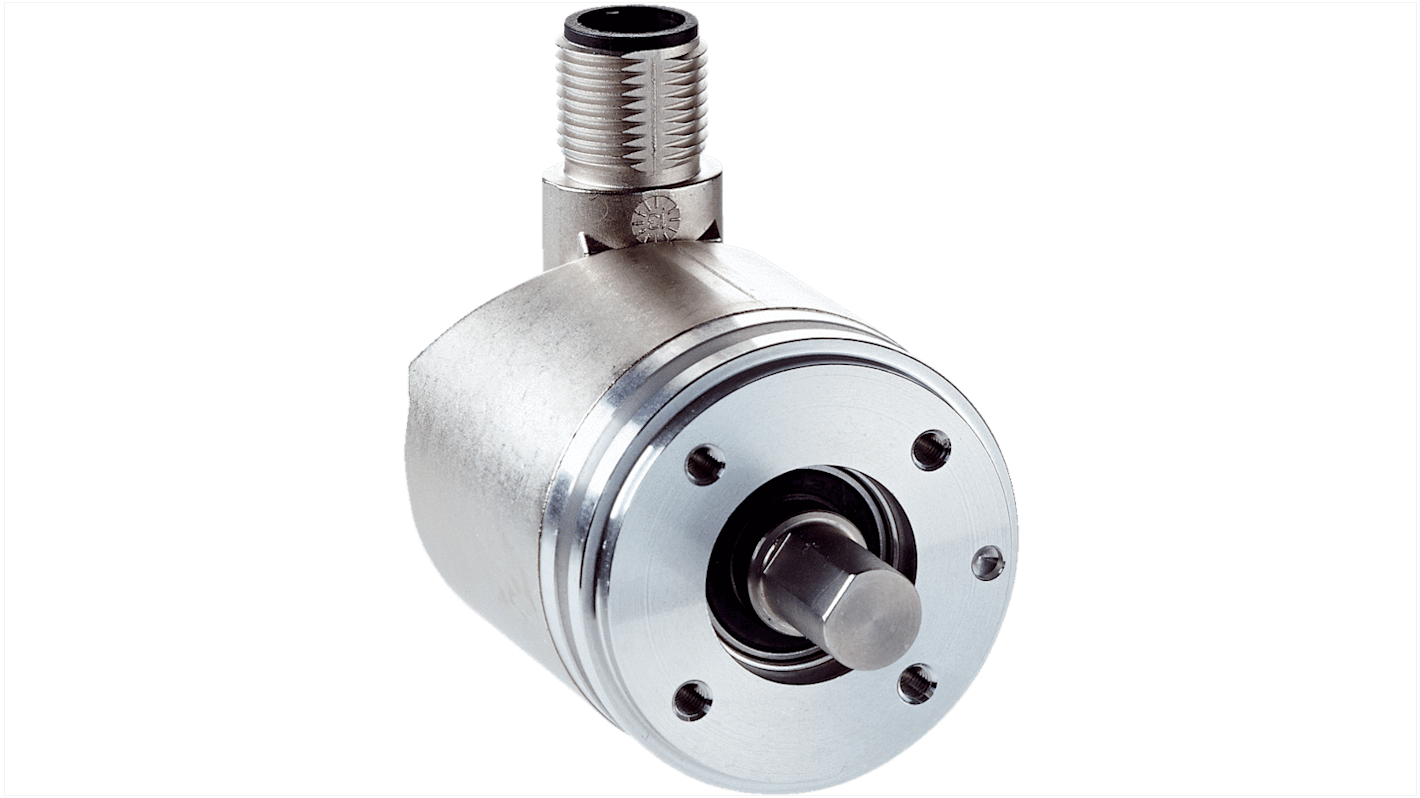

ahs/5t AHM36 绝对编码器在机械适应、通信和耐环境影响方面设定了标准。这些编码器具有可旋转公连接器或电缆连接以及各种安装孔模式和适配器法兰、几乎适用于任何应用。io 链路、开路和 ssi 接口可轻松集成到各种控制环境中。编码器配置可使用各种工具调整以满足个人需求。坚固、可靠、完全磁性传感器系统提供 14 位(单转)或 26 位(多转)的最大分辨率。由于不锈钢设计和外壳等级为 IP69K 、不锈钢型号适用于非常恶劣的环境条件。
测量各种行业、机器和工具的绝对位置、包括自动化引导式车辆系统( agv 系统)、工业卡车、商用车辆、包装机器、物流应用、机器构造和医疗技术。
包装膜的长度测量
监视或传送的树中继
螺钉枪导向和监控螺钉深入
方位马达控制
测量物体之间的长度和间隙
监控行李大厅的下滚门
自动导向车辆的转向角检测
在旋转门上确定位置
高速 Gates 的位置确定
确定方捆的长度
测量收割机上的树干
调平挖掘机 AR
检测回转环位置
用于钻臂角度检测的编码器
监控钻进给量和钻头速度
用于天线梯角度检测的编码器
放置水 / 泡沫监测器
属性 | 数值 |
---|---|
编码器技术 | 绝对 |
每转脉冲 | 4096 |
系列 | AHS/AHM36 |
最大转数 | 9000rpm |
输出信号类型 | SSI |
轴类型 | 连续轴 |
电源电压 | 4.5 → 32 v |
轴直径 | 6mm |
分辨率 | 12 位 |
每转步数 | 4096Steps |
IP 防护等级 | IP65 |
总体高度 | 36mm |
总体宽度 | 36mm |
总体深度 | 43mm |
最低工作温度 | -20°C |
安装类型 | 全轴 |
最高工作温度 | +70°C |
