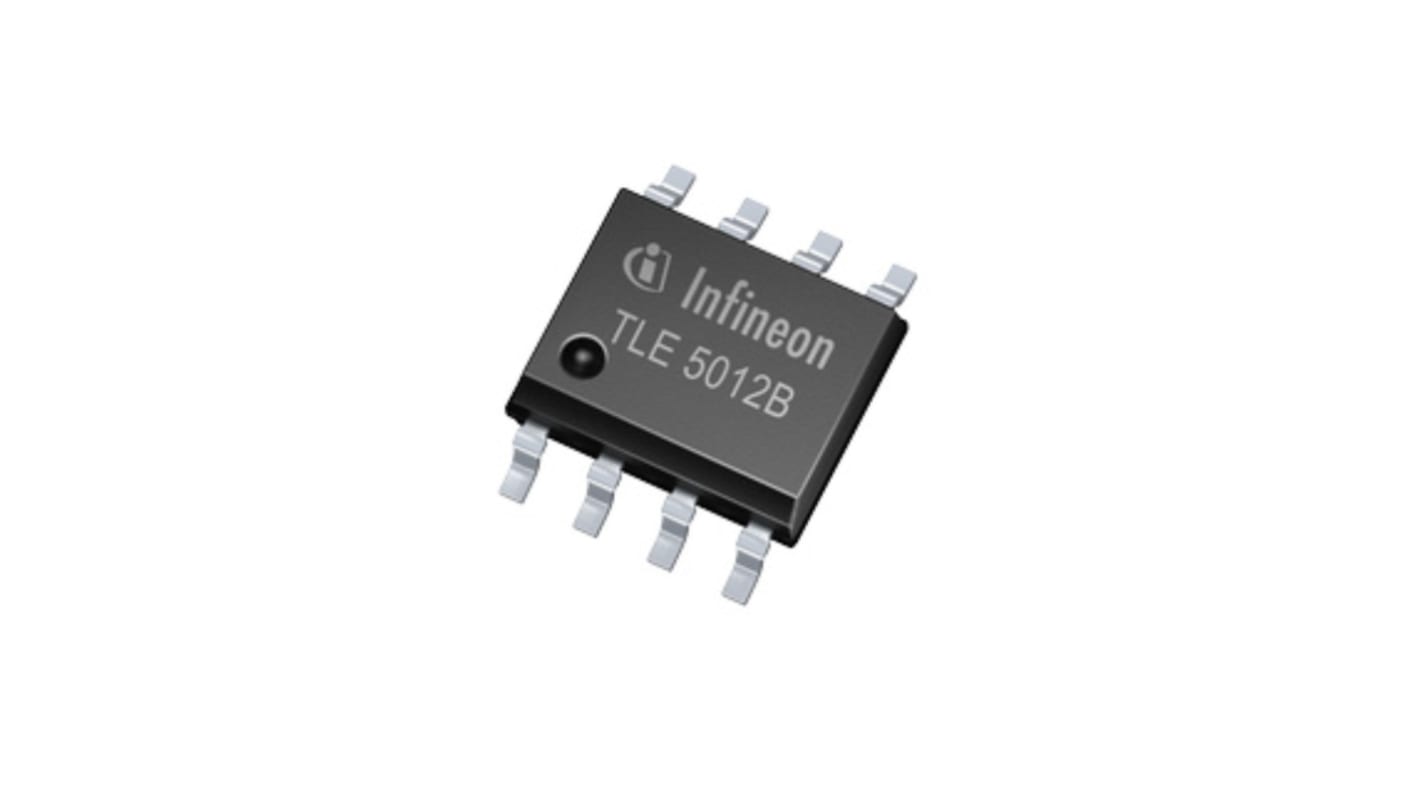

Infineon, DSO, 8pin, 贴片安装

Infineon TLE5012B 是 360° 角度传感器,可检测磁场的方向。通过测量正弦和正弦角组件,使用单片式集成巨型磁电阻 (iGMR) 元件实现这一目标。这些原始信号(正弦和正弦)在内部进行数字处理,以计算磁场(磁铁)的角度方向。TLE5012B 是预校准的传感器。校准参数存储在激光熔丝中。在启动时,熔丝的值将写入转弯片,在那里这些值可以根据应用特定参数更改。通过启用可选的内部自校准算法,可在宽温度范围内进一步提高角度测量精确度和长使用寿命。数据通信通过双向同步串行通信 (SSC) 实现,兼容 SPI。传感器配置存储在注册表中,通过 SSC 接口可访问。此外,TLE5012B 还提供四个其他接口:脉冲宽度调制 (PWM) 协议、短 PWM 代码 (SPC) 协议、霍尔开关模式 (HSM) 和增量接口 (IIF)。这些接口可与 SSC 并行使用或单独使用。提供具有不同接口设置的预配置传感器衍生器。提供在线诊断功能,以确保可靠的操作。

• 基于巨型磁铁电阻 (GMR) 的原理
• 集成磁场感应,用于角度测量
• 360° 角度测量,带转速计和角速度测量
• 两个独立的高精度单位 SD-ADC
• 输出上绝对角值的 15 位表示(分辨率为 0.01°)
• 接口上的正弦/正弦值的 16 位表示
• 使用寿命和温度范围内最大 1.0° 角度错误,带有启用自动校准
• 双向 SSC 接口,高达 8 Mbit/s
• 支持安全完整性级别 (SIL),带诊断功能和状态信息
• 接口:SSC、PWM、增量接口 (IIF)、霍尔开关模式 (HSM)、短 PWM 代码 (SPC,基于 SAE J2716 定义的 SENT 协议)
• 输出引脚可配置(编程或预配置)为推拉或开放式排放
• 通过 SSC 或 SPC 接口,可在一条线路上实现多个传感器的总线模式操作
• 0.25 μm CMOS 技术
• 汽车认证:-40°C 至 150°C(接线温度)
• ESD > 4千伏(HBM)
• TLE5012B E5000:带 PWM(推拉配置)接口
• TLE5012B E5020: 带 PWM(开放式排水配置)接口
• 符合 RoHS 标准(无铅封装)
• 无卤素

• 测试矢量可切换到 ADC 输入(通过 SSC 接口激活)
• 过滤器输入流的反向或组合(通过 SSC 接口激活)
• 通过 8 位循环冗余检查 (CRC) 检查数据传输,用于 SSC 通信,并通过 4 位 CRC 咬接,用于 SPC 接口
• 内置自测试 (BIST) 例程,用于 ISM、CORDIC、CCU、ADC 启动时运行
• 可能有两个独立的有源接口
• 过电压和欠电压检测

• 电气切换电动机(例如,用于电力导向 (EPS))
• 旋转开关
• 导向角度测量
• 一般角度感应
