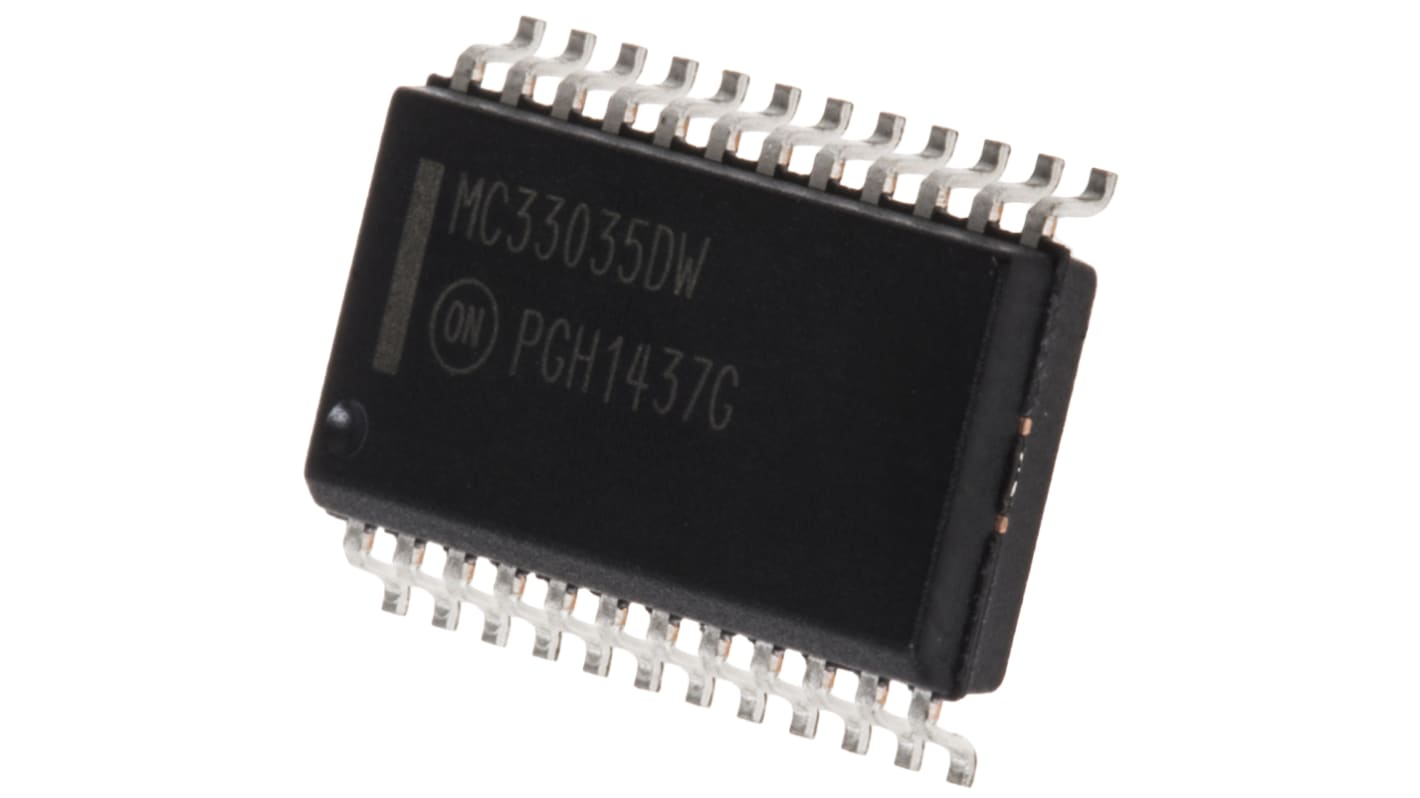

onsemi 直流无刷电机控制芯片, 3 相输出, SOIC封装
- RS 库存编号 464-053
- 制造商零件编号 MC33035DWG
- 制造商 onsemi
产品技术参数资料
产品详细信息
ON Semiconductor MC33035 DWG 是 MC33035 系列的无刷直流电机控制器。此单片无刷直流电机控制器器件具有多种保护功能，可提供高性能。
MC33035 DWG BLDC 电机控制器包含创建功能齐全的开放式回路、三相或四相电机控制系统所需的所有功能。换向序列是一个过程，在该过程中，从切换电流中分阶段生成运动。这可以通过内置转子位置解码器实现。MC33035 DWG 还包含温度补偿参考，可提供传感器电源、频率可编程锯齿振荡器、 3 个集电极 TOP 驱动器和 3 个高电流 Totem 极底驱动器。这是驱动功率 MOSFET 器件的理想选择。
保护功能：
• 欠压闭锁
•逐周期电流限制
•可选的延时锁定关闭模式
•内部热关机
•唯一的故障输出
其它功能：
• SOIC-24 封装
• 10-30 V 操作
• 6.25V 参考，用于提供传感器电源
• 60/300 ° 或 120/240 º 传感器电压
•可以使用外部 MOSFET 半桥控制 BLDC 电机
可选型号：
464-053- 单个
125-0025 －管 30
该产品的行业包装为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
电动机控制器和驱动器，ON Semiconductor
产品技术参数
| 属性 | 数值 |
|---|---|
| 电动机类型 | BLDC |
| 输出配置 | 3 相 |
| 最大集电极-发射极电压 | 40 V |
| 安装类型 | 贴片 |
| 封装类型 | SOIC |
| 引脚数目 | 24 |
| 最大工作电源电压 | 30 V |
| 最小工作电源电压 | 10 V |
4 现货库存，2024-04-25 发货。
10 海外库存，在5工作日内到达本地仓库并发货
单价（不含税） 个
RMB
46.61
(不含税)
RMB
52.67
(含税)
单位
Per unit
1 - 7
RMB46.61
8 - 39
RMB45.64
40 +
RMB37.57
包装方式：
