RS PRO 示波器探头, 200MHz带宽, BNC接头

  • RS 库存编号 238-7411
  • 制造商 RS PRO
产品技术参数资料
法例与合规
符合
COO (Country of Origin): TW
产品详细信息

RS Pro 无源高压示波器探头

这款受欢迎的无源示波器探头来自深受信赖的 RS PRO 品牌。此手持式附件工具用于将信号源连接到高压示波器。人机工程学设计的探头在检查时手感极佳,即使在长期使用时,工程师也能获得出色的用户体验。探头随附一系列附加测试附件,使工程师能够执行多项任务。这款高压探头配合阻抗为 1 MΩ 的示波器。

特性和优势

  • 分割比:1000:1

  • 带宽:直流 ∼ 200 MHz

  • 可调频率响应

  • 颜色:黑色/灰色

  • 电缆长度:2 m

  • 限室内使用

  • 兼容数字和模拟示波器

操作

  • 将分离器探头通用引线(鳄鱼夹)连接到可靠的接地点。

  • 将 BNC 连接器连接到示波器的 BNC 输入端。

  • 选择示波器所需的范围

规格

  • 输入电阻:900 MΩ

  • 输入电容:最大 2.0 pF

  • 直流+交流峰值:CAT 0 类 39 kV

  • 最大交流有效值:CAT 0 类 27 kV

  • 最大载荷电流:45 μA

  • 带宽:直流 ∼ 200 MHz

  • 上升时间:1.6 nS

  • 信号/噪音:>60dB @ 1KHz;>50dB @ 1MHz

  • DCV 准确度:≦ 3%(0 ∼ 35kV)

  • ACV 准确度:≦ 6% @ 1kHz

  • 温度系数:≦ 200 ppm/°C

  • 补偿范围:10 pF ∼ 35 pF

  • 安全:IEC61010-031:2015

  • 电缆长度:2 m ± 0.2m

  • 工作温度:-10°C ∼ 55°C

  • 湿度:相对湿度 85% 或更低(@ 35°C)

  • 贮存温度:-20 ∼ 70°C

  • 重量:460 g

  • 尺寸:宽 80 mm x 高 80 mm x 长 320 mm

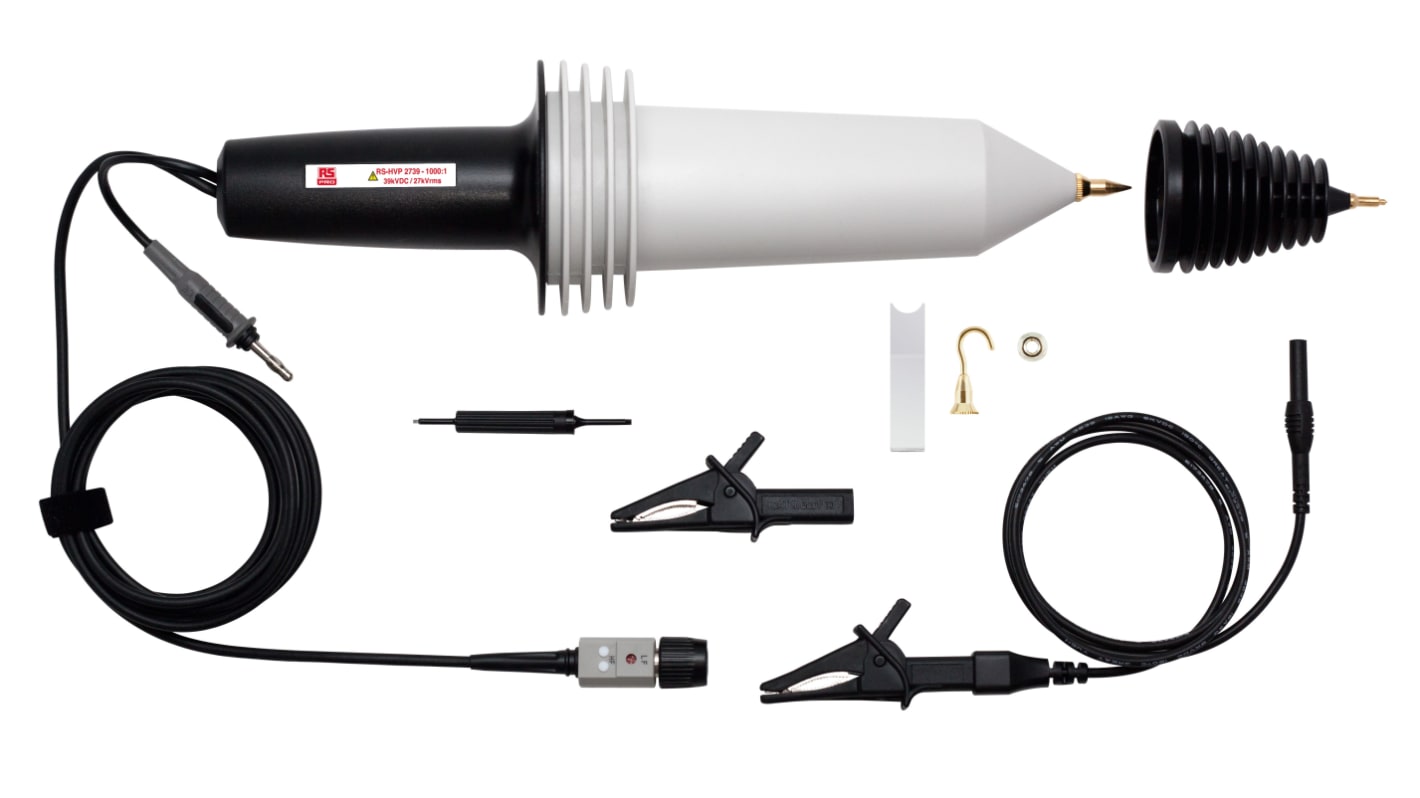

这款产品有何优势?

  • RS-HVP 2739 高压探头

  • 接地电缆

  • 鳄鱼夹

  • 校准工具

  • 高压测试头附件

  • 挂钩测试头

  • 平触点测试头

  • 用户手册

应用

  • 测试与测量

  • 教育实验室

  • 电子排障和测量

  • 嵌入式电子

  • 混合信号和视频设计

  • 汽车电子

为什么选择 RS PRO 示波器探头?

RS PRO 提供与数字和模拟示波器兼容的全系列示波器探头。每个探头均具有最高质量,提供各种型号,满足您的应用。深受全球工程师的信赖,RS PRO 产品的每个部件都经过严格的行业标准测试;只有达到我们高标准的产品才会获得 RS PRO 批准印章,这意味着您可以放心使用。

产品技术参数
属性 数值
探头类型 无源高电压
衰减 1:1000dB
带宽 200MHz
最大共模输入电压 39kV (DC+AC Peak)
连接器类型 BNC
型号(P) RS-HVP 2739
探头数目 1
系列 TT-HVP
安全类别 IEC61010-031:2015
上升时间 =1.6ns
