Tektronix TCP 0150 交流/直流示波器探头, DC → 20MHz, CAT I 600V安全等级
- RS 库存编号 661-3283
- 制造商零件编号 TCP0150
- 制造商 Tektronix

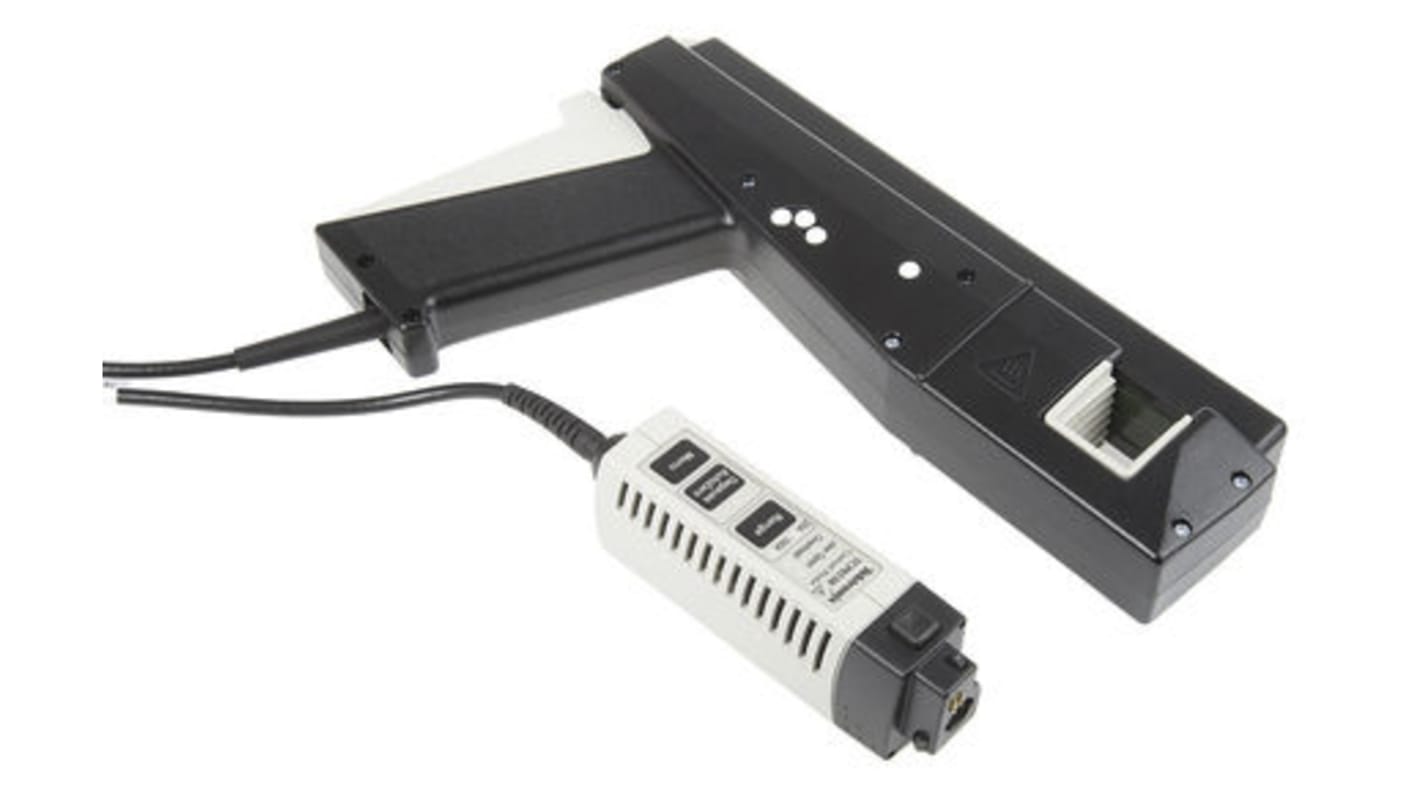

TCP0150 交流/直流电流探头
使用 TekVPI 接口，可直接连接到 DPO4000、MSO4000 和 DPO7000 示波器
上升时间：≤17.5 ns
有效值最大电流：150 A
最大浪涌峰值电流：500 A
工作温度：0 → 50°C
Tektronix 电流探头和夹具
Tektronix 是一款高性能且易于使用的 150A 交流 / 直流电流探头，设计用于直接连接 tekvpi ™探头接口。此交流 / 直流电流测量探头提供 20MHz 频率带宽、可选范围控制、用于 25A 和 150A 测量范围。它还提供低电流测量能力和精确度、每个除以低至 5mA 的电流水平、对于实现高电平和低电平测量信号的广泛动态电流范围非常重要。
特点和优势
•易于使用且准确的交流 / 直流电流测量
•使用 tekvpi ™探头接口直接连接到示波器
•低噪声和直流漂移
•在示波器显示屏上提供自动单位缩放和读数
•通过示波器进行远程的 pbeb/usb 探头控制
•分离式探头结构可轻松连接到导线
•易于消磁和自动调零
•探头硬件上和通过易于访问的示波器 ui 显示菜单提供设置控件、探头状态和诊断指示灯
应用
• 电源
•半导体设备
•电源变频器 / 转换器
•电子镇流器
•工业 / 消费电子产品
• 电动机驱动器
•运输系统
认证
CAT i
• cat ii 600V 。 CAT 也可以
• CAT i
• i 类。 CAT 可以
• cat ii CAT 可以
• iii 类。 CAT 可以
| 属性 | 数值 |
|---|---|
| 探头类型 | 交流/直流 |
| 带宽 | DC → 20MHz |
| 型号（P） | TCP 0150 |
| 安全类别等级 | CAT I， CAT II， CAT III |
| 安全类别电压 | 300 V, 600V |
| 电流 | 150A |
| 安全类别 | CAT I 600 V, CAT II 600 V, CAT III 300V |
