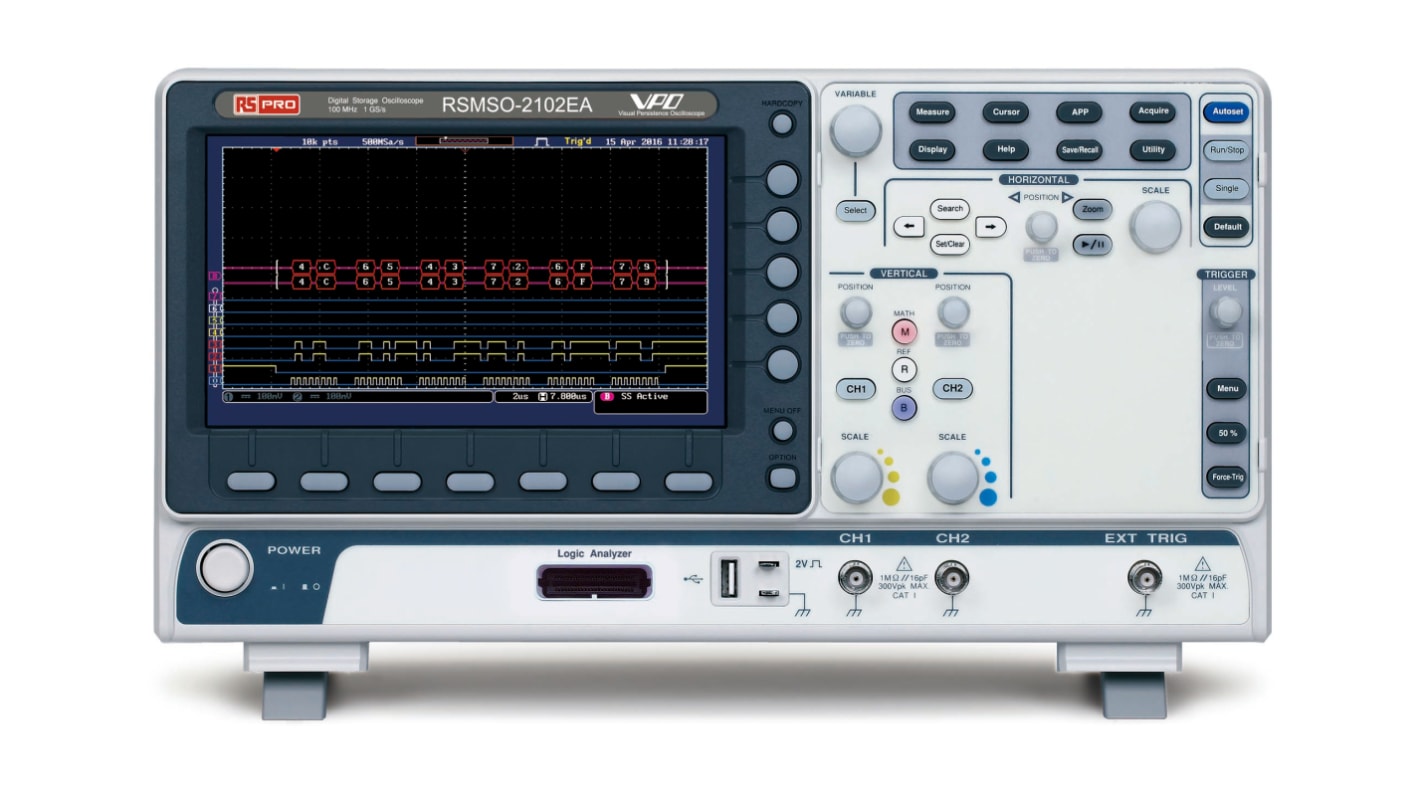

介绍 RS Pro RSMSO-2000E 系列混合信号示波器 (MSO) 。高性能系列提供双模拟通道和 16 个数字通道或 4 个模拟通道以及 16 个数字通道。这款 RS Pro 系列示波器还提供 200 MHz 、 100 MHz 和 70 MHz 的带宽选择,以及 8 英寸 800 x 480 TFT LCD 彩色屏幕,可清晰显示测量结果。此系列示波器的一个特点是内置 29,000 个分段存储器部分和波形搜索功能。这使用户能够找到所需的结果并保存这些结果,同时绕过不重要的结果,从而使其成为一种更有效的工作方式。通过使用波形搜索功能,用户可以根据所需的触发条件搜索所需的波形,从而节省更多的时间。用户友好的界面和该系列的多功能性是诸如电路模拟和教育测试以及许多其它应用的理想选择。
• RSMSO-2000E 混合信号示波器系列提供 200 MHz/100 MHz 带宽选择和 2 或 4 个信道
•双模拟通道模型提供每通道 1GSA/s 实时采样率;四个模拟通道模型提供 1GSA/s 最大实时采样率
•任意波形发生器(请注意、 2202E 范围没有此功能)
•每通道 10M 内存深度和 VPO 波形显示技术、供用户完全检索和分析波形
•可选内存深度( 1 k 、 10 k 、 100 k 、 1 M 或 10 M 内存深度)允许用户在选择短内存深度时观察快速变化的波形、而长内存深度旨在显示持续变化的波形
•波形更新率高达 120,000 WfM/s
• 8 英寸 WVGA TFT LCD 彩色屏幕,可显示清晰的结果
•最大 1M FFT 提供更高频率的域分辨率测量
•高通滤波器、低通滤波器和带通滤波器功能
• 29 、 000 个分段内存部分和波形搜索功能、使用户能够绕过任何不重要的波形、快速高效地找到所需的波形
• I2C/SPI/UART/CAN/LIN 串行总线触发和解码功能
•数据记录功能可跟踪长达 1000 小时的信号变化
•掩码测试功能和网络存储功能
• RSMSO-2000EA 配备了 16 通道逻辑分析仪和双通道 25 MHz 及免费频率响应分析器软件(请注意、 2202E 范围没有此功能)
混合信号示波器 (MSO) 是一种功能强大的数字存储示波器(显示和分析电子信号波形的设备),可为示波器添加多达 16 个数字通道。MSO 能够扩展标准示波器可以执行的分析类型。这样的设备使您能够更轻松、更高效地对嵌入式系统进行详细的调查,从而节省时间和精力。
混合信号示波器通常用于使用医疗设备的行业。它们也是调查串行数据、电源、宽带射频和嵌入式系统混合信号设计的理想选择。
您可以使用 MSO 来观察信号在一段时间内电路的变化,它们还允许您查找中断的电视、收音机和其它类似设备中的故障。
属性 | 数值 |
---|---|
数字/模拟 | 数字 |
带宽 | 100MHz |
模拟通道数目 | 2 |
数字通道数目 | 16 |
示波器形式 | 混合信号 |
示波器类型 | 台式 |
接口 | CAN, IIC, LIN, RS232, RS422, RS485, SPI, UART, USB |
电源 | 市电 |
显示器类型 | WVGA |
最小垂直灵敏度 | 1mV/div |
最大垂直灵敏度 | 10V/div |
最低时基 | 1ns/div |
屏幕尺寸 | 8in |
采样率随机 | 1 Gsps、200 (AWG) Msps |
输入阻抗 | 1 MΩ |
最大时基 | 100s/div |
垂直分辨率 | 8 位 |
尺寸 | 384 x 127.3 x 208mm |
输入电容值 | 16 pF |
重量 | 2.8kg |
