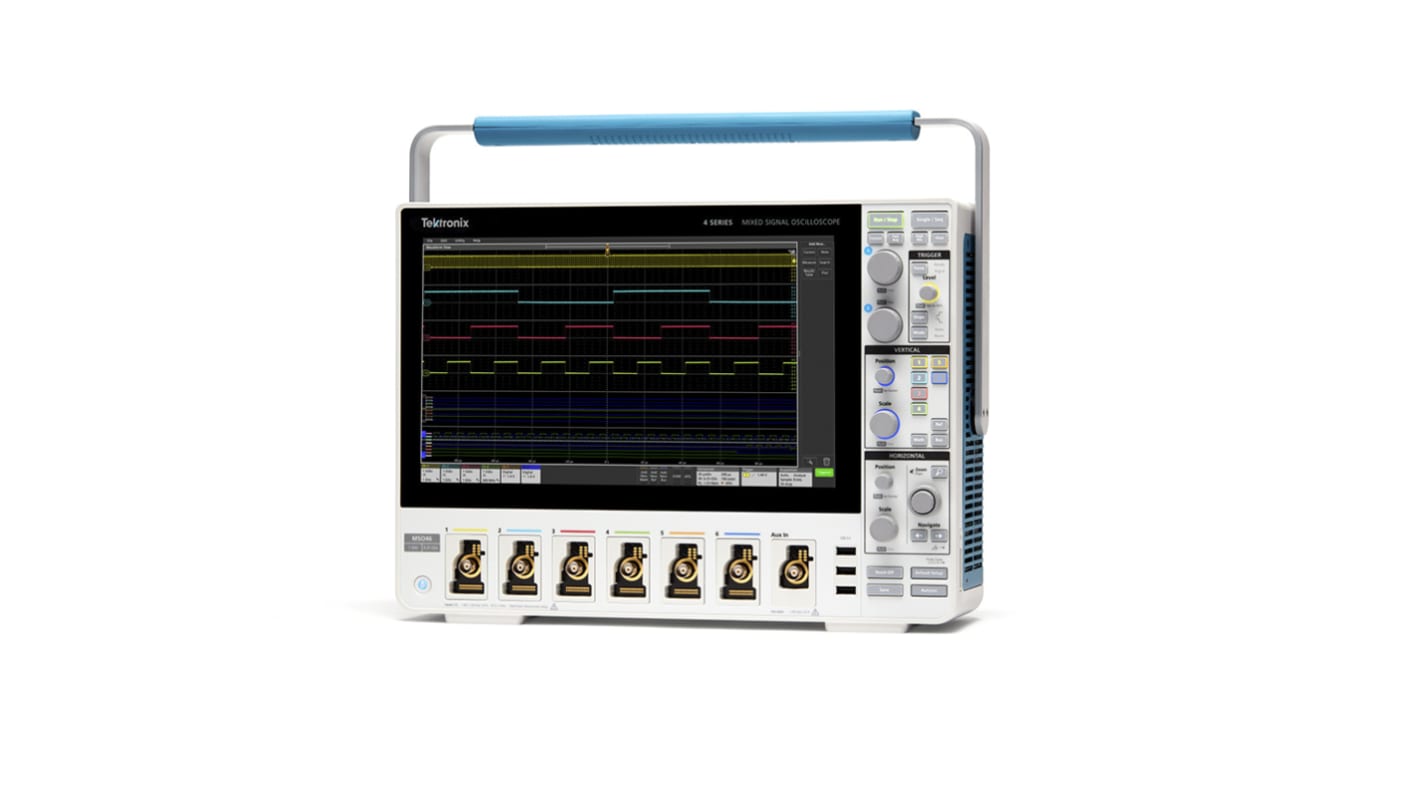

Tektronix 数字示波器, 混合信号示波器, 台式, 200MHz带宽, 32数字通道, 4模拟通道, 4 Series MSO系列 Mso.

具有同类中最大的显示屏和最高可用通道数量,4 系列在工作台友好型封装中提供前所未有的见解。4 系列 MSO 设置了一个新的预期范围应如何工作。 出色的细节和多达 6 个超灵活通道,任何通道都可以显示波形、频谱或两者。 通过连接逻辑探头,可使用任何输入查看八个数字通道,在所有通道上提供出色的细节和准确的测量。 每个 4 系列 MSO 都随附行业领先的探头,确保准确的测量始于仅 3.9 pF 的负载和高达 1 GHz 的带宽。TPP 系列探头是您日常使用的必备探头,还有额外的 30+ 探头选项,用于电流、高和低电压差分、高和低电压单端、无源、电源导轨、逻辑和 IsoVu 隔离应用。 多用途且可升级,可立即获得您所需的所有调试工具,或在您需要时添加它们 - 无需发送回来。

随附您的 4 系列 MSO 示波器:
• 四个或六个低电容 10X 无源探头(每个通道一个)
• 200 MHz 型号:TPP0250 250MHz 探头
• 350 MHz 和 500 MHz 型号:TPP0500B 500MHz 探头
• 1 GHz 或 1.5 GHz 型号:TPP1000 1GHz 探头
• 探头附件套件、附件袋、电源线
• 安装和安全手册,英语、日语和简化中文
• 校准证书,可记录国家计量学研究所和 ISO9001/ISO17025 质量系统注册的可追溯性
• 3 年保修,涵盖仪器上的所有部件和劳动力。 1 年保修,部件和劳动力,用于随附的探头

• 屡获殊荣的 13.3 英寸高清彩色显示屏,钳口、丝锥、滑动电容式触摸屏
• 6.1 英寸 (15.5cm) 深工作台友好印迹
• 所有模拟和数字通道的采样率高达 6.25 GS/s
• 31.25 或 62.5 M 点
• 4 或 6 个 FlexChannel 输入,提供 1 个模拟单输入或 8 个数字逻辑输入,带 TLP058 探头
• 12 位高达 16 位(高清模式)垂直分辨率
• 带宽选项为 200Mhz、350Mhz、500Mhz、1Ghz 或 1.5Ghz
• 解码和分析选项(有关所有支持的总线,请参见数据表)
• 频谱查看混合域分析
• DVM/频率计数器(注册时免费)
• 可升级带宽选项、信号生成、自动功率测量、三相功率测量
• 软件包,用于完整的应用或单个应用特定软件选项,包括电源、安全、汽车、航空、合规性测试和多个串行触发选项
• 使用 TekScopeTM 软件和 TekDrive 协作工作空间启用远程混合学习

4 系列配件

最常用的软件选项
STARTER、PRO 和 ULTIMATE 捆绑包选项以及 30 多种单独应用选项 www.tek.com/en/products/oscilloscopes/4-series-mso
TekScopeTM www.tek.com/en/products/software/tekscope-pc-analysis-software
TekDrive www.tek.com/en/products/software/tekdrive
Kickstart www.tek.com/en/products/keithley/keithley-control-software-bench-instruments/kickstart

有关附件、应用程序和软件选项的完整列表,请参见数据表,或访问 www.tek.com/en/products/oscilloscopes/4-series-mso,了解其他技术文档、手册、应用说明和常见问题解答。

保持仪器的最新状态,并增强功能,请访问 Tektronix 网站,了解最新软件更新,请访问 https://www.tek.com/en/products/software

汽车
嵌入式设计
嵌入式串行总线分析
功率测量和分析
电磁干扰 (EMI) 故障诊断
研究和开发
IoT 设计
制造测试/故障诊断

有关技术文档、手册、应用说明和常见问题解答的完整列表,请访问 www.tek.com/en/products/oscilloscopes/4-series-mso
