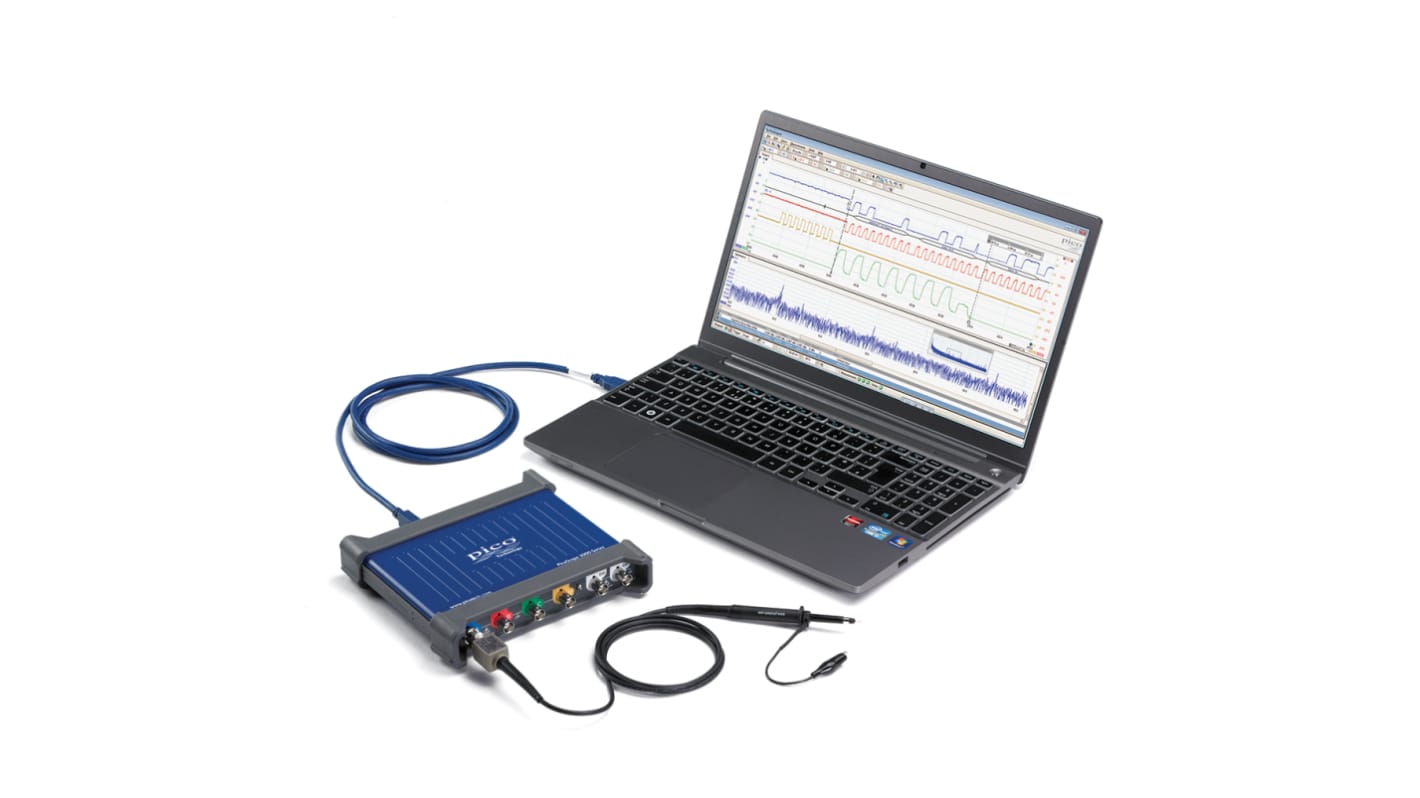

Pico Technology 3000 系列示波器的带宽为 200MHz。它是一个 4 通道、基于 PC 的紧凑型、USB 连接的完整便携式测试系统,可插入笔记本电脑。它与 PicoScope6 软件兼容,可提供先进且经济高效的解决方案。该示波器在用户 PC 屏幕上可调整大小的窗口中显示波形,为多个高分辨率模拟和数字轨迹创建一个整洁的空间。使用 PC 网络、存储和处理设施可以快速简单地保存、共享和分析波形。它还包括数学通道、带统计的自动测量、频谱分析和颜色持久性显示模式,并具有内置的高级数字触发,包括脉冲宽度、窗口、压差、通道逻辑、数字模式和其他限定符、模板限制测试和警报。串行解码支持多达 20 个模拟和数字通道上的 SPI、I2C、I2S、RS-232/UART、CAN、LIN 和 FlexRay 协议,即使同时使用多种协议。
随附:
便携包中的可切换 x1/x10 探头(每个模拟通道 1 个)、快速入门指南、软件和参考 CD、USB 电缆、电源适配器(仅限 4 个模拟通道型号)
1GS / 秒实时采样
512MS 缓冲存储器
100,000 波/秒
任意波形发生器
USB 3.0 连接和供电
标配串行解码和掩码测试
硬件加速更新速率
设计
测试
教育
维修
监测
故障查找
维修
EN 61010-1:2010
WEEE 认证
EN61326-1:2006
FCC 第 15 部分 B 子部分
属性 | 数值 |
---|---|
带宽 | 200MHz |
数字/模拟 | 模拟 |
模拟通道数目 | 4 |
示波器类型 | 基于PC |
系列 | PicoScope 3000 |
接口 | CAN, IIC, LIN, RS232, SPI, UART, USB |
电源 | 市电 |
最小垂直灵敏度 | 4mV/div |
最大垂直灵敏度 | 4V/div |
最低时基 | 500ps/div |
采样率随机 | 10 Gsps |
尺寸 | 190 x 170 x 40mm |
重量 | 500g |
垂直分辨率 | 8 位 |
最大时基 | 5000s/div |
