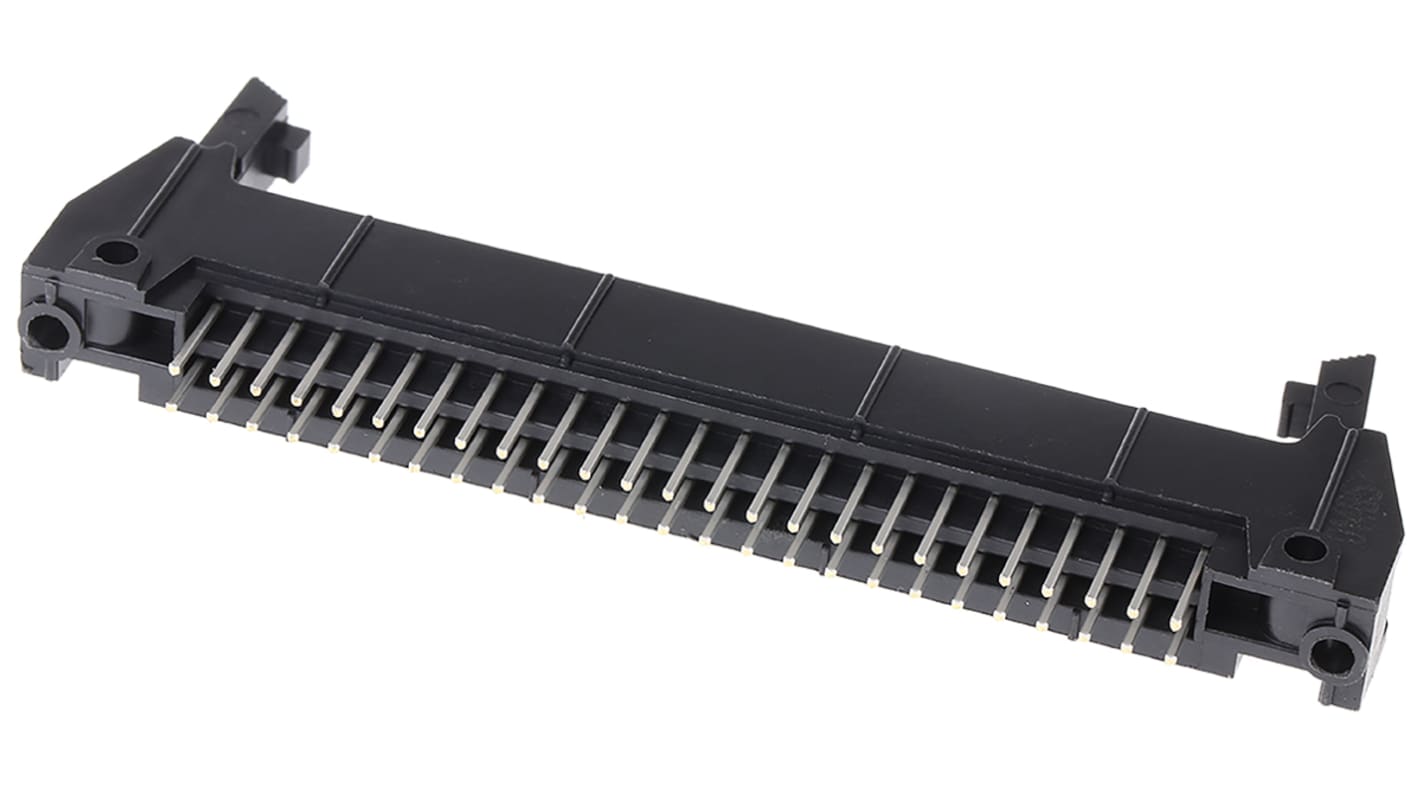

3M D3000 系列印刷电路板通孔安装线对板管座具有双排方形引脚,节距为 2.54 x 2.54 mm。这些 D3000 系列管座完全屏蔽,以保护触点免受损坏,并具有安装孔,用于牢固连接到印刷电路板。
这些 D3000 系列印刷电路板管座的弹出闩锁可牢固连接到配接连接器,并可在需要时轻松拆卸。弹射闩锁的设计具有卷引脚,用于在高振动应用中增加保持力,并可防止弹射时发生断裂。弹射闩锁可随管座一起提供或单独购买。这些 D3000 系列有罩印刷电路板管座在壳体中含有一个切口,以容纳具有中心凸缘极化的配接连接器。还提供额外极化的插槽,可实现快速连接并最大程度减少偏差。还可通过使用极化键(3M 部件号 N3518)实现军用极化。
这些管座型号提供的壳体由高温 PCT 热塑性塑料制成,使其适用于高达 260°C 的无铅焊接处理 (JEDEC J-STD-020C)。 这些 D3000 系列管座可直角或垂直安装,并具有各种触点编号,为您的线对板要求提供了通用型解决方案。
4 壁罩,用于提供触点保护
中心凸缘极化
可使用 N3518 极化键进行军用极化
前缀为 "N" 的部件号具有高温 PCT 外壳
部件号 X3XXX-0 未安装弹出闩锁
部件号 X3XXX-2 具有短辊销闩锁弹出器
部件号 X3XXX-2 具有长辊销闩锁弹出器
推出器闩锁单独提供,请参见 典型库存号 827-3562
对于安装, 提供了一个全刀头螺纹切割螺钉 (库存号 448-5562) 和六角头螺栓,螺母和垫圈 (库存号 827-7706)。
IDC 连接器适用于各种市场中的应用。这些市场包括工业,仪器仪表,医疗市场,消费者,通信和数据。
3M 是计算和电子连接领域的可靠名称。结合 RS Components 出色的客户服务, 3M 为各种行业和应用提供一系列专业连接解决方案。
使用此 3M 的 PCB(印刷电路板)针座使用单块将电气连接连接到 PCB。通孔针座设计用于板对板和线对板连接,并使用焊接端接连接铜合金引脚。它完全有罩,可保护镀金触点免受损坏。内置安装孔接受标准螺钉,用于牢固连接到 PCB 或配接连接器,同时卡入式滚动引脚闩锁可确保坚固的连接。
额定电流为 2A,让您可以使用针座用于数据或电源连接,或两者的组合 三个极化凹口可确保针座始终与配接连接器正确配接 热塑性聚酯(PCT)壳体可耐受高达 +260°C 的处理温度和 -55°C 至 +105°C 的工作温度
汽车指示灯、前灯和制动灯 医疗设备 数据通信和计算机网络
与其他触点相比,镀金触点需要的力更小,因此它们可以在发生故障之前被连接和断开更多次。由于线路噪声较低而且更耐腐蚀,它们还更适合任何类型的模拟信号。
属性 | 数值 |
---|---|
系列 | 3000 |
节距 | 2.54mm |
触点数目 | 50 |
行数 | 2 |
主体定位 | 直向 |
覆盖/无覆盖 | 覆盖 |
连接器系统 | 板对板, 线对板 |
安装类型 | 通孔 |
端接方法 | 焊接 |
触点电镀 | 金 |
触点材料 | 铜合金 |
额定电流 | 1A |
