Infineon 直流-直流转换器评估测试板, 评估板

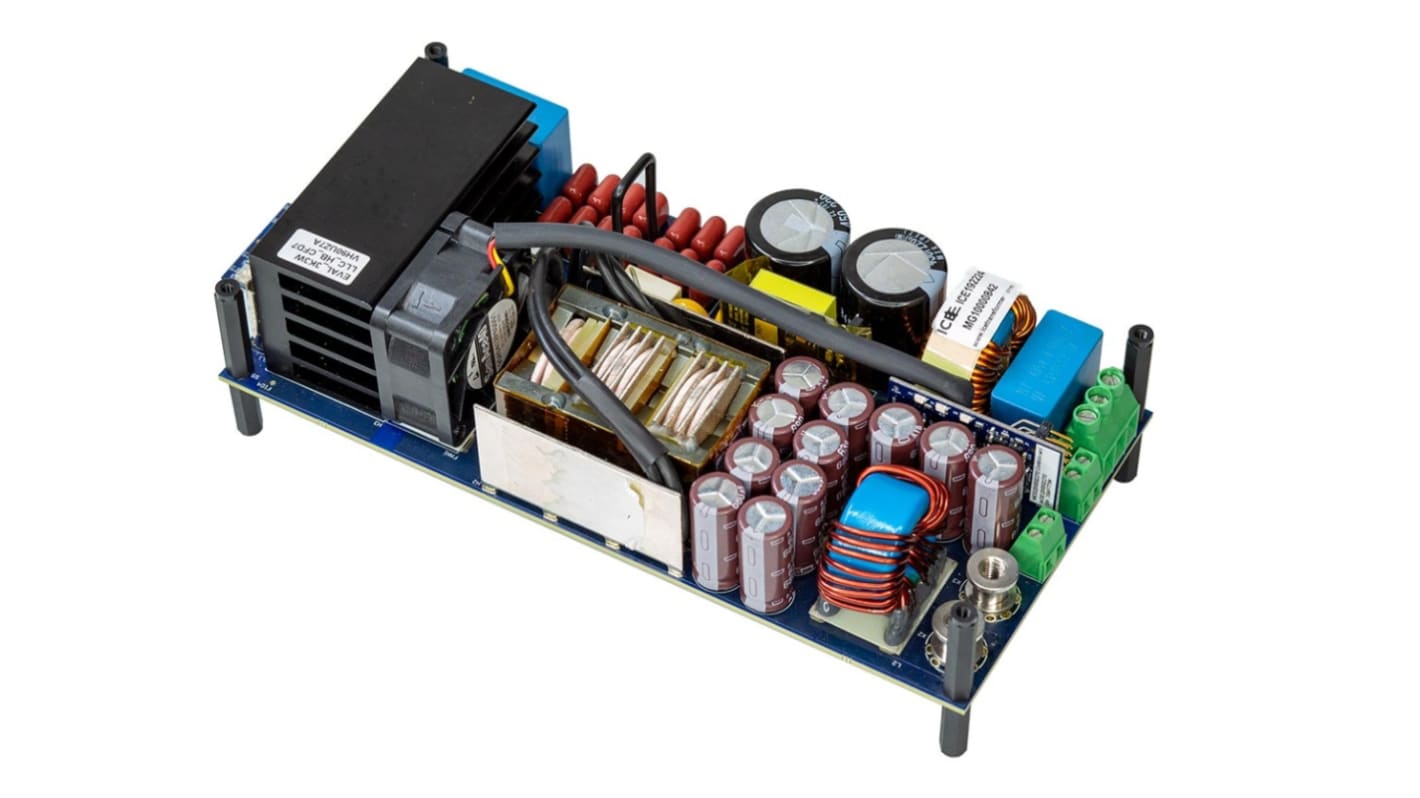

评估板 3300 W 52 V LLC 和 600 V CoolMOSTM CFD7

此转换器是一个完整的 Infineon 系统解决方案,用于 3300W LLC 直流-直流转换器,从 400 V 到 51.5 V,达到 98.1% 的峰值效率。实现的功率密度在 4 W/cm3 (66 W/in3) 范围内,可通过使用 SMD 封装、创新堆叠磁性结构和创新冷却解决方案实现。
此直流-直流转换器可证明 HB LLC 是 3.3 kW 转换器的高效地理学,在全桥 LLC 或双级 LLC 级别时,结合最新的同类最佳 Infineon 器件,具有基准低 RDS(接通)和低寄生性。
由Infineon XMCTM微控制器驱动的数字控制不仅能够控制LLC的地形,而且是克服其困难和陷阱的最有效方法。此外,包含的保护机制和控制方案进一步提升了最新的Infineon设备的可靠性和性能,实现了最佳效率。

功能摘要

• 高效率和高功率密度
• 新型集成磁性结构
• 全数字控制
• 图形用户界面 (GUI)
• 可配置可变输出电压

优势汇总

• 最佳性能 HV 和 LV 电源器件
• 在所有负载范围内完全或几乎完全 ZVS
• 全数字控制

组件清单

• 600 V CoolMOS™ CFD7 超结 MOSFET (IPW60R018CFD7) 222-4719
• N 通道电源 MOSFET (BSC037N08NS5) 222-4618
• 1200 V 单高边栅极驱动器 IC (1EDI20N12AF) 133-9927
• 双通道和功能隔离 MOSFET 栅极驱动器 (2EDF7275F) 244-0940
• 准谐振反激式 PWM 控制器 (ICE5QSAG)
• 800 V CoolMOS™ P7 SJ MOSFET (IPU80R4K5P7) 222-4717
• 工业微控制器 (XMC4200-F64k256BA)
• 中等功率肖特基二极管 (BAT165) 249-6997
• 直流-直流降压稳压器 (IFX91041EJ V33)
• 200 V 次级端高速控制器 (IR1161L)

该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
