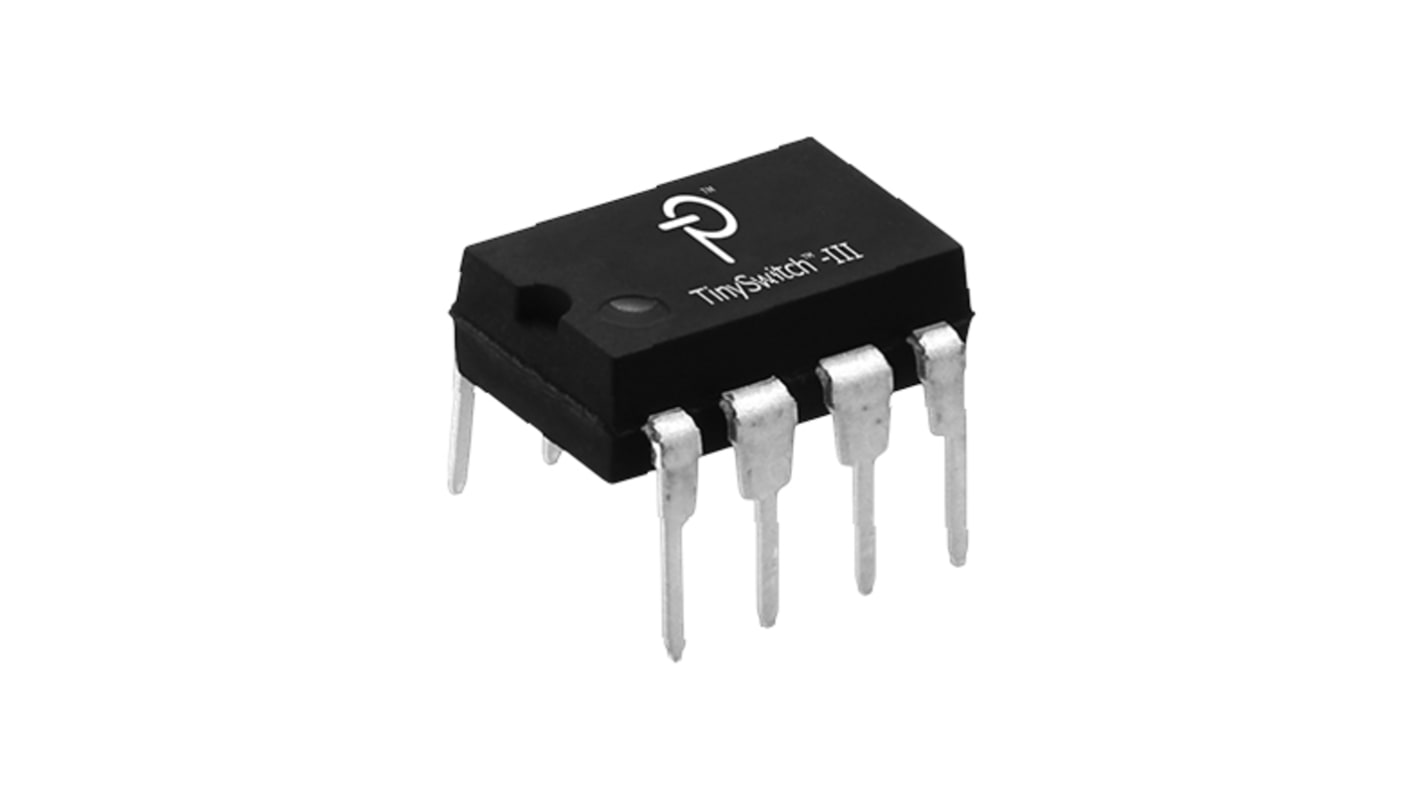

TinySwitch-III 系列提供低功耗交流-直流功率转换(可高达 36.5W)
700V 内部 MOSFET 额定值
频率波动可减少 EMI
EcoSmart® 待机/空载功耗低
闭锁输出过电压保护
线路欠压 (UV) 闭锁
可选的电流限制
TinySwitch-III 包含 700 V 功率 MOSFET、振荡器、高电压切换电流源、电流限制(用户可选)和热关闭电路。该 IC 系列采用开/关控制系统并提供设计灵活的解决方案,具有低系统成本和扩展功率能力。
简单的开/关控制,无需回路补偿
通过 BP/M 电容器值选择电流限制
最大限度提高 MOSFET 和磁铁电力传输
最大程度减少最大过载功率
导通时间延长
自偏置:无偏置绕组或偏置组件
频率抖动降低 EMI 滤波成本
引脚输出简化了印刷电路板的散热片
属性 | 数值 |
---|---|
电源开关类型 | 离线 |
开关接通电阻值 | 13.5Ω |
最大工作电流 | 1650mA |
输出数目 | 1 |
额定功率 | 18W |
保护功能 | 过温 |
安装类型 | 通孔 |
封装类型 | DIPC |
引脚数目 | 8 |
最高工作温度 | +150 °C |
最低工作温度 | -40 °C |
尺寸 | 9.83 x 6.6 x 3.68mm |
