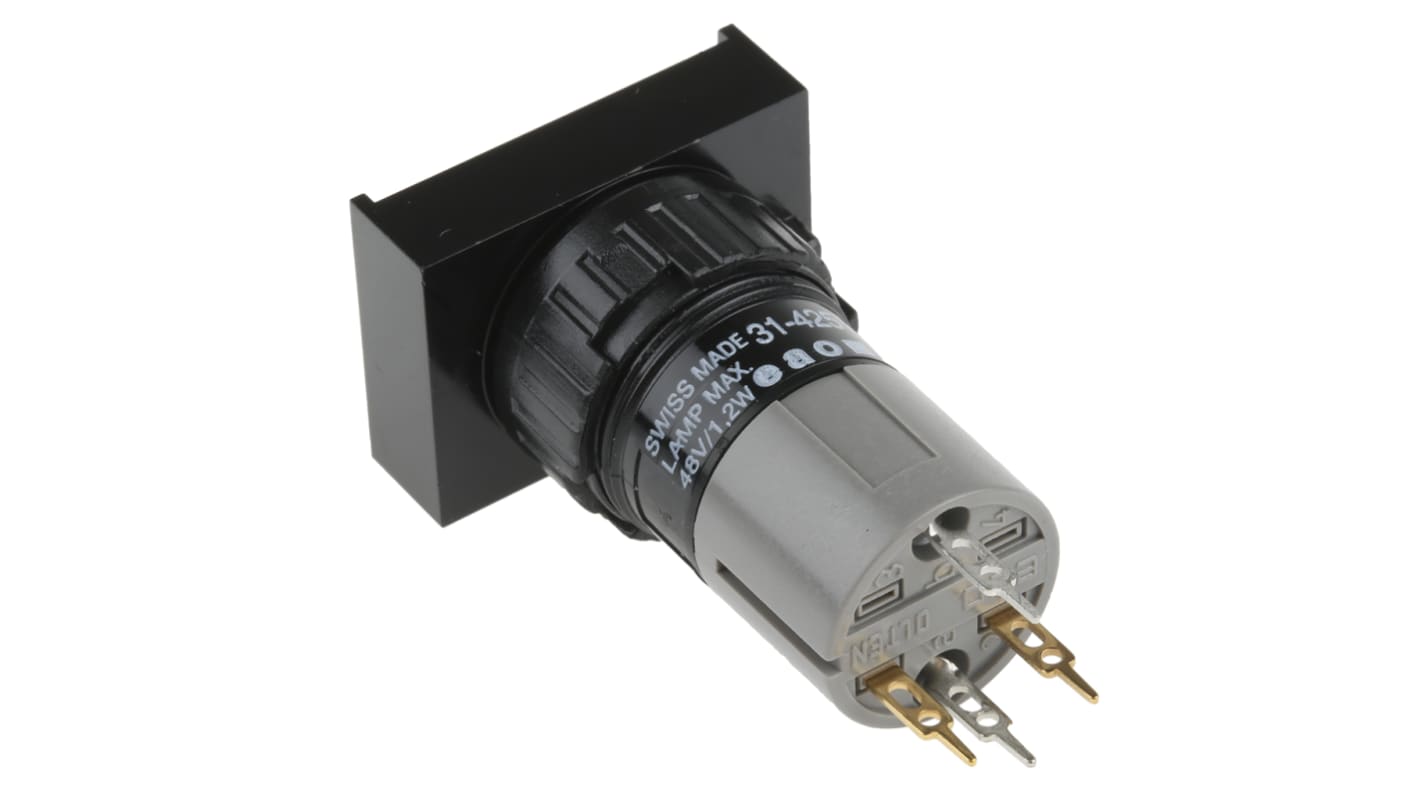

EAO 按钮开关, PCB安装

EAO 31 系列照明按钮开关适用于多种人机接口 (HMI) 面板上的设备，包括过程控制、面板建造、机械和仪器等。 照明按钮开关可选择圆形（18mm 直径）、方形（18x18mm）或矩形（18x24mm）的座圈，同时可选择是否配备扣合式或低电平开关元件，以及是否具有瞬时或保持开关作用。
扣合式开关元件是带有焊接端子的自清洁、双断开、扣合式系统，而低电平开关元件则是设计用于开关低电力负载（电子电路范围：10 μA 100μV 至 100mA 42V 交流/直流），端接通过通用接线端子来实现，允许直接进行焊接或印刷电路板安装。
EAO31 系列按钮开关的照明采用 T1 微型槽白炽灯或单芯片 LED （电压为 6 - 48V） 对于电源电压超过 48V 的，必需外接串行电阻器。
EAO31 系列照明按钮开关全系均需要一个 16mm 面板开孔且适用于板厚为 1.5 - 6mm 的面板。 这些开关使用寿命长，回弹时间短且触点电阻稳定。

可选择各种配置，包括低电平或扣合式元件、瞬时或保持开关作用以及常闭或常开触点
凸起的按钮轮廓
自熄灭开关和执行器外壳材料
符合 II 类标准
所有终端和接地之间的电强度为 2500V 交流 50Hz（1 分钟），符合 IEC60512-2-11

要组装成一个完整的照明开关，您将需要开关、一个透镜和一个白炽灯或 LED。
有关 EAO31 系列指示灯，请参见典型库存号 248-5368。
有关 EAO 31 系列镜片，请参见典型库存号 749-2611 或 248-5425 或 248-5374。
有关 EAO31 系列工具套件，请参见库存号 248-5481。
有关合适的白炽灯，请参见典型库存号 655-9211。
有关合适的白色单芯片 LED，请参见典型库存号 225-997。

EN 61058

正在寻找控制工业设备的可靠方式吗？请选择这款 EAO 按钮开关。由于它是瞬时开关，它只在按下时激活您的机械，使其成为控制短时长过程的理想选择。照明头使其工作状态一目了然，易于确定。其镀金银触点具有高导电性和耐腐蚀性，确保可靠开关。

• IP40 防护等级，可防触摸，也可防止超过 1 mm 的工具和电线进入
• 其电源额定电压为 42V，使其适用于低功耗系统

• 过程控制
• 面板构建
• 工业操作
• 电子设备
• 家用电器

按下按钮时，触点闭合以生成完整的电路并激活一个连接的设备。释放按钮后，触点打开并断开电路。

有些应用（如工业粉碎机）需要手动操作和持续监控。此按钮开关有助于确保只有在工作条件安全时才能启动危险机械。
